CA6140车床开合螺母闸体门闩结构件

　　在普通卧式车床的进给传动链里，开合螺母机构承担着把丝杠旋转运动转化为刀架纵向进给的关键任务，而门闩（也常被称作开合螺母闸体、闸块座体）正是这套机构中实现上下半螺母合拢与张开动作的核心承载零件。CA6140作为车间里保有量极大的通用卧式车床，其溜板箱内部空间紧凑，开合螺母的动作可靠性直接决定车削螺纹时的啮合精度与脱开灵活性，这一闸体零件的结构设计完全围绕这一工作场景展开。

　　从实际装配关系看，该门闩件安装在溜板箱内腔、开合螺母下半部与操纵凸轮之间的位置，本体上加工出的横向圆孔用于穿装操纵销轴或凸轮顶杆，当操作者扳动溜板箱外侧的开合螺母手柄时，圆盘凸轮转动，通过该销轴推动两块半螺母沿导轨槽合拢，扣住床身下方的长丝杠；反向扳动手柄时，闸体在弹簧或凸轮回程作用下让位，半螺母张开脱离丝杠，刀架随即恢复由光杠驱动的普通纵进给状态。零件顶部的内凹弧形面并非随意造型，而是为避让开合螺母背部的圆弧让位轮廓或贴合凸轮盘外缘所做的仿形结构，保证凸轮在整个转角行程内都能平稳推压，不出现运动干涉。

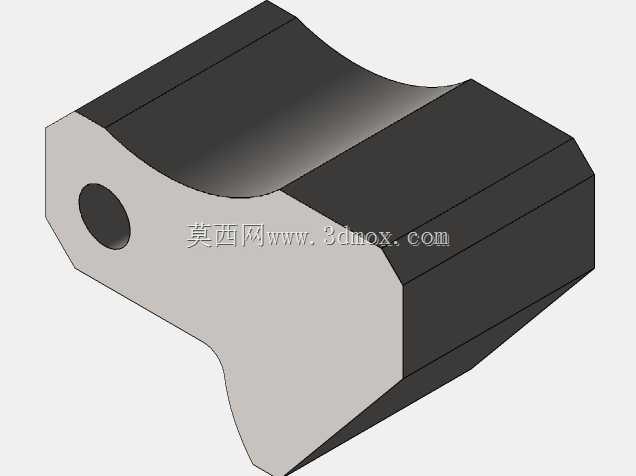

　　外形上，该件整体呈块状楔体布局，一端为带圆孔的平直铰接端，另一端收窄成斜楔形态，这种楔形轮廓在装配时嵌入溜板箱箱体的对应导向槽内，既承担开合螺母分合时的侧向推力，又借助斜面实现磨损后的自动补偿导向。零件上下两个大平面分别与半螺母背面、箱体支承面贴合，侧面的台阶面用于限定半螺母的开合行程极限，避免合拢过量造成丝杠与螺母牙型卡死。设计时所有承力面都保留了足够的壁厚，铰接孔周边做了局部加厚处理，因为频繁扳动操作带来的冲击载荷主要集中在孔壁与凸轮接触区域，加厚结构可显著提升抗挤压变形能力。

　　从建模思路上还原这类零件，需要先在草图中勾勒出块状本体的外轮廓，再依据溜板箱装配空间切出顶部弧形让位槽与底部斜楔导向面，横向铰接孔采用贯穿式拉伸切除，保证销轴穿装后两端可由箱体孔位支承。端部的倒角与斜切面并非单纯去毛刺，而是装配导入工艺所需——工人在总装溜板箱时，楔形端可顺着箱体导向槽顺利滑入，直角边缘的倒角也能避免应力集中在热处理或长期冲击下产生裂纹。零件的非配合面保留规整的块状外形，配合面则通过平面加工保证贴合度，这种“功能面精做、非功能面简化”的思路在机床箱体内部小件中非常典型。

　　在设备维护场景中，开合螺母闸体属于易受磨损的传动件：长期车削螺纹频繁开合，凸轮接触面与铰接孔会逐渐磨出间隙，表现为螺纹车削时刀架窜动、螺距不稳。检修时测量该件铰接孔的圆度、楔形导向面的磨损量，超差后即可按原结构尺寸更换新件，因此三维结构完整还原各配合面与让位轮廓，对测绘仿制、备件加工都有直接参考价值。安装边界上，该件被完全包容在溜板箱内腔中，横向孔轴线需与开合螺母手柄凸轮轴轴线保持平行，楔形导向方向严格对齐半螺母的开合滑动方向，任何装配偏斜都会导致半螺母啮合错位、丝杠磨损加剧。建模时把这些装配基准面、铰接孔位、弧形让位与楔形导向关系完整表达，就能为车床进给机构的装配校验、运动仿真与备件制造提供清晰的结构依据。
