CA6140车床溜板箱安全门闩锁止构件

　　在普通卧式车床的日常操作与维护场景中，溜板箱、进给箱外侧的检修防护门需要可靠的启闭锁止结构，门闩这类小构件看似不起眼，却直接关系到设备检修时的防护可靠性、操作便利性以及车间现场的安全规范落地。这款适配CA6140系列普通车床的门闩构件，正是针对车床箱体侧部检修门的安装空间与使用需求完成的结构设计，整体造型没有多余的装饰特征，所有轮廓、孔位、曲面与倒角都围绕实际装配和操作逻辑展开。

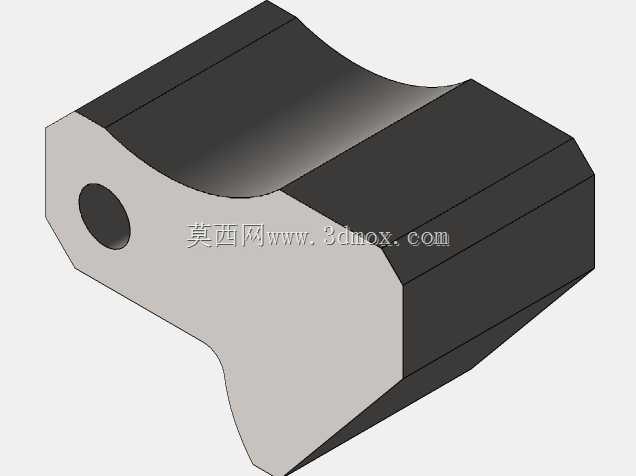

　　从结构设计的思路来看，构件主体采用块状承力布局，宽度方向预留45毫米的安装配合厚度，这个尺寸既匹配车床防护门常用的薄钢板门框搭接宽度，也能保证门闩在反复插拔、转动锁止过程中拥有足够的刚性，不会因为长期受侧向挤压力出现弯折变形。构件左端设置直径6毫米的贯通圆孔，这个孔位是门闩与门框铰接销轴的配合位置，孔径按照常规销轴的间隙配合公差预留，装配后销轴可以穿过孔位将整个构件铰接在门体预设的安装座上，让门闩能够绕销轴顺畅转动，实现锁止与解锁两个工位的切换。

　　轮廓曲面的设计完全贴合车床箱体外侧的避让需求，构件上部与下部的内凹弧形面，分别对应溜板箱外壳的凸起轮廓和下方导轨护罩的边界，当门闩转动到锁止工位时，弧形面不会和箱体表面发生硬干涉，同时锁止端能够准确卡入箱体侧部预设的挡块槽位。设计过程中先从铰接孔的定位基准出发，向右侧量取18毫米的直线段作为初始定位边，随后布置两组45度导向斜面，斜面底部的圆心位置距离基准边14毫米，从最左侧边线向右延伸55毫米的位置作为斜线段的起始交点，从该点向下引出45度角线，角线的有效测量长度取19毫米，这个尺寸刚好对应门框挡边的厚度，保证锁止后门体不会出现松动旷量。

　　从55毫米定位点与19毫米角线的交叉位置继续向右上方延伸定角度斜线，衔接19毫米长度的垂直止挡边，再过渡出5毫米长的45度导向斜面，最后连接24毫米的水平贴合边，这一组连续轮廓构成了门闩的锁止工作段：当检修门闭合后，转动门闩，导向斜面会先推开箱体侧部的弹性挡片，随后垂直止挡边完全卡入挡片后方，水平贴合边紧贴门框表面，避免门体在车床高速运转产生振动时意外弹开。构件左上角位置设置半径40毫米的圆弧轮廓，用来闭合整个上部外形，这个大圆弧一方面消除了块状构件的尖锐棱角，避免操作人员快速开关门时被棱角划伤，另一方面也让构件的应力分布更加均匀，铰接孔周边不会因为轮廓突变出现应力集中。

　　在构件底部距离下端面19毫米的右侧定位线上，设置半径29毫米的圆弧圆心，修剪掉19毫米垂线外侧多余的轮廓段，圆弧最底部衔接的水平段长度控制在6.17毫米，这个小平面是门闩解锁工位的限位接触面，当门闩转动到完全打开位置时，该平面会贴靠在门体的限位凸台上，让门闩保持在敞开姿态，不会因为重力自行回落挡住检修门的开启路径。构件所有外露的边缘都在半径29毫米圆弧附近的衔接位置做了5毫米的圆角处理，既去除了机加工后残留的锐边毛刺，也提升了铸件或机加工件的边角强度，避免零件在磕碰时出现崩裂。

　　从安装边界来看，整个构件的外轮廓完全控制在车床侧门的预留安装空间内，转动过程中扫过的区域不会触碰溜板箱的操作手柄、进给刻度盘以及周边的润滑油管，铰接孔的位置距离门体内侧表面预留足够间隙，保证销轴穿入后两端可以用开口销或者卡簧固定，不会出现轴向窜动。构件的块状主体背面为平整加工面，安装时可以紧贴门体的外侧钢板，不需要额外加装复杂的垫块，仅通过销轴和小型限位挡片就能完成全部装配，后期维护更换时，只需要拔出销轴取出旧件，装入新件后重新锁定销轴即可，大幅降低了车床日常维保的配件更换成本。这类门闩构件虽然属于机床的小型附属配件，但其尺寸链的每一处定位、角度、圆弧都和整机的防护结构紧密配合，在建模过程中需要把装配干涉、操作动线、工艺可行性全部纳入考量，才能做出既好用又耐用的实用结构。
