CA6140车床配套回转式凸轮机构

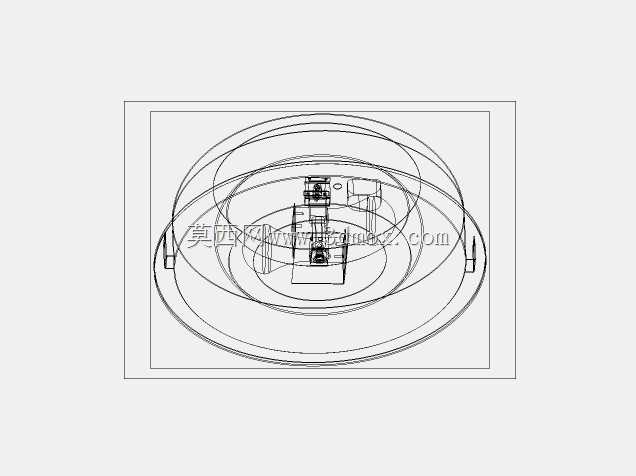

　　这套盘式回转凸轮结构是面向CA6140普通卧式车床配套改造场景完成的三维结构设计，整套构件以同轴多层环形轮廓为主体布局，中心集成凸轮驱动的摆杆与滑块执行组件，整体安装边界完全适配CA6140车床中拖板上方的工装安装位，不需要对床身导轨、溜板箱原有结构做破坏性改动即可完成装夹定位。从实际加工场景来看，这类回转凸轮机构常被用于普通车床的自动化进给改造，替代原有手动走刀过程中需要人工反复操作的手柄动作，在小批量盘类、轴类零件的定型车削工序里，凸轮轮廓可以预先按照工件的走刀轨迹修磨成型，主轴带动凸轮回转一周即可完成进刀、切削、退刀、复位的完整动作循环，对于台阶轴切槽、端面成型、简单曲面车削这类重复度高的工序，能大幅降低操作工人的手动进给劳动强度，也能避免人工走刀时进给量不稳定导致的表面粗糙度不一致问题。

　　结构设计层面，整套机构采用三层同轴环形盘体嵌套布局，最外层环形轮廓作为安装基准环，环体上预留的多个U型开口槽直接对应车床中拖板的T型槽安装位置，装夹时可以通过T型螺栓沿环向调整安装角度，适配不同走刀起始相位的调整需求；中间层环体为凸轮轮廓的成型基体，轮廓曲线按照从动件的运动规律拟合，升程段对应车削进给的工作行程，回程段对应刀具快速退刀的空行程，轮廓过渡位置全部做了圆角顺滑处理，避免从动件滚子在高速回转时出现刚性冲击；中心区域的安装座集成了摆杆转轴、滑块导向槽与复位弹性件的安装位，摆杆端部的滚子始终贴合凸轮轮廓面，凸轮回转时推动摆杆绕转轴摆动，摆杆另一端通过铰接点连接刀架滑块，滑块沿直线导向槽做往复直线运动，直接带动车刀完成进给动作，整套传动链没有多余的中间传动构件，传动间隙可以通过导向槽侧边的调节镶条进行补偿，长期使用磨损后也能快速调整恢复运动精度。

　　安装尺寸的匹配上，整套盘体的外径控制在CA6140车床中拖板的允许安装范围内，不会和车床四方刀架的正常转位动作发生干涉，中心安装孔的定位基准与车床主轴轴线保持同轴，装配时可以借助百分表找正外环的径向圆跳动，保证凸轮回转中心和主轴轴线的同轴度误差控制在0.02mm以内，避免凸轮回转时出现附加离心力导致的机构振动。导向滑块的行程完全匹配常规小型车削工序的进给距离，最大进给行程可以覆盖端面车削、浅槽切削的常用走刀量，不需要额外加长滑块导向段即可满足大部分小件加工需求。

　　在日常车间的使用维护场景中，这套机构的外露轮廓全部采用开放布局，凸轮和滚子的接触位置可以直接加注润滑油，不需要拆解外围护罩就能完成日常润滑保养；盘体上的多个减重环形槽在保证结构刚性的前提下降低了整套构件的整体重量，单人即可完成在车床拖板上的拆装与相位调整，切换不同加工工件时只需要更换对应轮廓的凸轮盘体，不需要重新调整整套机构的安装基准，非常适合多品种小批量的机加工车间做普通车床的简易自动化改造，也可以作为机床课程设计中凸轮进给机构的实物建模参考，帮助设计者理解盘形凸轮在机床往复进给场景中的实际布局方式与装配约束关系。
