钣金折弯敞口收纳料斗结构设计

　　该结构面向车间零散物料收集、机床加工落料承接以及工位旁临时存放场景，采用薄板折弯后围合成上宽下窄的斗形容器。外形不是规则矩形箱体，而是通过侧壁倾斜形成导流面，使落入内部的小件、切屑或半成品能够向底部区域汇聚，减少物料卡在边角的情况。上部开口向外展开，既增加接料范围，也方便操作人员从设备旁将工件扫入或倒入。

　　建模时重点处理的是薄板件的成型逻辑。围板由多块板件折弯、拼合而成，相邻壁面在角部存在搭接关系，折边位置保留了钣金加工所需的过渡形态，避免在三维结构中把焊接件误建成实心块。底部采用收窄形式，可根据实际使用需求做成封闭承托，也可在下方预留出料口，对接周转箱、输送带或集中收集车。对于机床附近使用的料斗，侧壁高度需要兼顾防飞溅与取放便利：开口过低时，切屑或小型零件容易在倾倒过程中弹出；侧壁过高，则会遮挡操作人员视线，也不利于与设备出料位置对齐。

　　从安装边界看，这类料斗通常放置在车床、铣床、钻床或装配工位侧方，占用地面区域较小，但上部敞口尺寸会明显大于底部投影。布置时不能只按底脚面积评估空间，还要考虑上口外扩后与设备门、防护罩、排屑器以及人员通道的干涉关系。若用于固定工位，可在底部增加支架或脚轮，使料斗高度与机床落料点匹配；若作为移动式周转器具，则需在底部框架上预留叉车孔或脚轮安装面，并控制满载状态下的重心位置。

　　结构设计上，倾斜壁面承担主要导向作用，竖直或小角度折边用于提高上口刚度。薄板受碰撞后容易产生局部凹陷，因此在口部设置翻边能够明显增强抗变形能力，同时消除锐边，降低搬运时划伤风险。角部拼接处可采用点焊、连续焊或折边咬合方式，具体取决于承载物料的重量和使用频率。承接金属切屑时，还需考虑切削液积存问题，底部可增加漏液孔或倾斜导流面；承接加工完成的小件时，则应在转角处减少尖锐焊缝，避免工件表面被磕碰划伤。

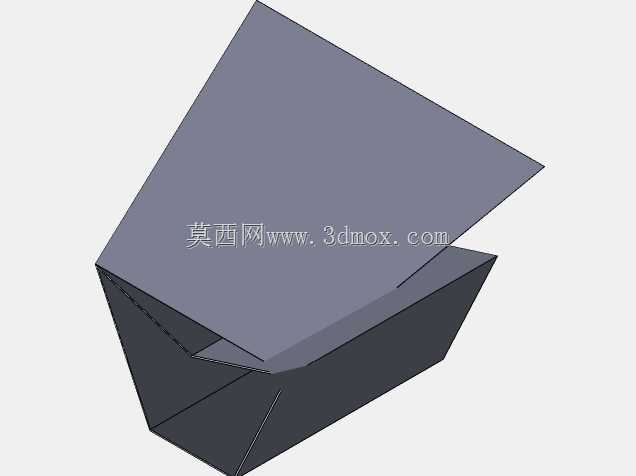

　　该三维模型把料斗的空间折角、板件搭接关系和敞口形态完整表达出来，适合在工位器具设计、钣金展开校核以及生产线布局检查中使用。设计人员可在此基础上调整上口长宽、斗体深度、壁板倾角和底部支撑形式，使其适配不同设备的排料高度与物料尺寸。
