Class600高压对焊法兰盘结构设计

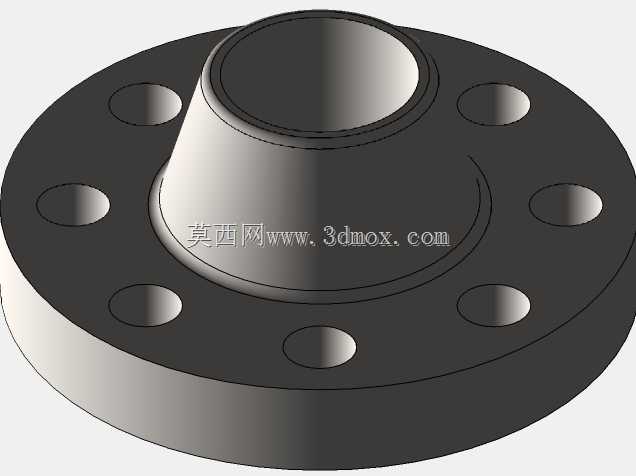

　　在石油化工、高压蒸汽管网、油气输送以及工业动力管道系统中，法兰是实现管段之间、管道与阀门设备之间可拆卸连接的核心承压元件，Class600压力等级对应的工况通常承载较高的介质压力与温度波动，对连接的密封可靠性、结构强度以及长期运行的抗疲劳性能都有严苛要求。这款带颈对焊法兰的三维结构，正是围绕中高压管道连接场景完成的参数化建模成果，整体由底部圆形法兰盘、中部锥形过渡颈以及顶部对接焊口三段连续实体构成，区别于平焊法兰的平板搭接形式，高颈结构通过锥度过渡把管道轴向载荷平缓传递到法兰盘密封面区域，大幅降低焊口位置的应力集中系数。

　　从实际装配边界来看，法兰盘圆周均布布置八只螺栓通孔，孔位沿同一分度圆均匀排布，安装时螺栓从盘体一侧穿入、另一侧配合螺母施加预紧力矩，多颗螺栓同步紧固后在密封面形成均匀的压合应力，保证垫片在全圆周范围内贴合严密。盘体端面作为密封承载面，加工时需要保证平面度与表面粗糙度满足高压垫片的接触要求，运行中介质产生的轴向推力由全部螺栓共同承担，Class600等级对应的法兰厚度、螺栓孔径以及分度圆直径都按照高压承压规范匹配，避免低压薄法兰在高工况下出现盘体翘曲、密封面泄漏的问题。

　　中部的锥形高颈是这款对焊法兰区别于其他法兰形式的关键结构，颈段从较厚的法兰盘根部向上逐步收窄，末端的圆筒内径与对接管道的内径保持一致，现场安装时将管道端部插入颈口对齐坡口，采用环向对接焊缝完成焊接，这种连接形式的焊缝属于对接接头，焊接质量可以通过射线探伤检测，焊缝本身承受的是轴向拉压载荷，相比角焊缝的承剪形式强度冗余更高，也更适合高温、高压以及存在管道振动的工况。锥颈的过渡曲面在建模时做了平滑圆角处理，避免截面突变带来的应力峰值，管道运行中产生的热胀冷缩位移、设备传递的振动载荷，都会顺着锥颈的流线型轮廓分散到整个法兰盘，不会在焊根位置形成应力集中开裂点。

　　建模过程中首先以法兰轴线为旋转中心绘制半剖面轮廓，将密封面、盘体厚度、锥颈母线、对接管口壁厚以及端部坡口的截面线条一次性闭合，通过回转特征生成主体毛坯，之后按照螺栓分度圆尺寸阵列切除出全部通孔，再对盘体与锥颈交接的内角、颈段末端的焊接坡口位置添加工艺圆角与倒角。整个实体的壁厚从盘体到管口连续变化，既不会在承压侧出现材料冗余造成整体重量过大，也不会在高应力区域壁厚不足留下强度隐患。

　　在工程选型场景中，这类高压对焊法兰常搭配金属缠绕垫片或八角金属环垫使用，法兰密封面的形式会根据垫片类型加工成突面或者凹凸面，螺栓预紧之后垫片被压入密封面的微观纹理间隙，阻断高压介质的泄漏通道。管线试压阶段，法兰接头是最容易出现渗漏的位置，结构设计时八孔均布的布局可以让紧固力沿圆周对称分布，现场按照对角线顺序分次拧紧螺栓，就能避免盘体单侧受力偏斜导致的密封面贴合不均。

　　从安装适配维度，法兰盘的外圆尺寸需要预留足够的扳手操作空间，螺栓孔与螺栓杆之间保留微小间隙，允许管道对接时存在微量的同轴度偏差补偿，对接焊口的内径与管道内径齐平，介质流经接口位置不会出现台阶扰流，既降低了管道内的流体阻力，也避免介质在台阶位置长期冲刷造成局部冲蚀磨损。锥颈的高度设计同时兼顾了焊接操作空间，焊工在施焊环缝时焊枪可以顺畅抵达坡口根部，不会因为法兰盘遮挡导致焊缝根部未焊透。

　　长期运行工况下，管道内的介质温度反复升降会让管线产生热变形，法兰接头需要同时承受内压产生的轴向拉力、管道热胀带来的弯矩以及相邻设备传递的振动载荷，高颈的刚性结构可以有效抵抗接头位置的弯曲变形，防止密封面因为张口出现微量泄漏。三维模型完整还原了所有装配关联的几何特征，结构工程师在管线布置阶段可以直接调用该模型完成干涉检查，核对法兰外圆与周边管线、支吊架之间的安装间距，也可以基于模型提取剖面开展有限元应力分析，校核在内压载荷下盘体、锥颈以及螺栓孔桥位置的应力分布，确认整个接头的强度余量满足高压工况的长期使用要求。
