大口径烟囱管道抱箍式支撑固定支架

　　这套支撑结构主要面向大直径竖向或倾斜烟囱管路的现场固定需求，常见于锅炉排烟系统、工业炉尾气排放段、厂房通风排气立管以及小型发电机组排烟管的安装环节。在这类工况里，烟囱本体往往为薄壁圆筒，自身抗弯能力有限，当管道沿厂房立柱、墙体或设备框架外侧长距离敷设时，必须通过间隔布置的支撑件把风载、热膨胀推力以及管道自重传递到后方的刚性承载结构上，否则长悬臂管段在侧向风力作用下容易出现晃动、焊缝疲劳甚至根部开裂。

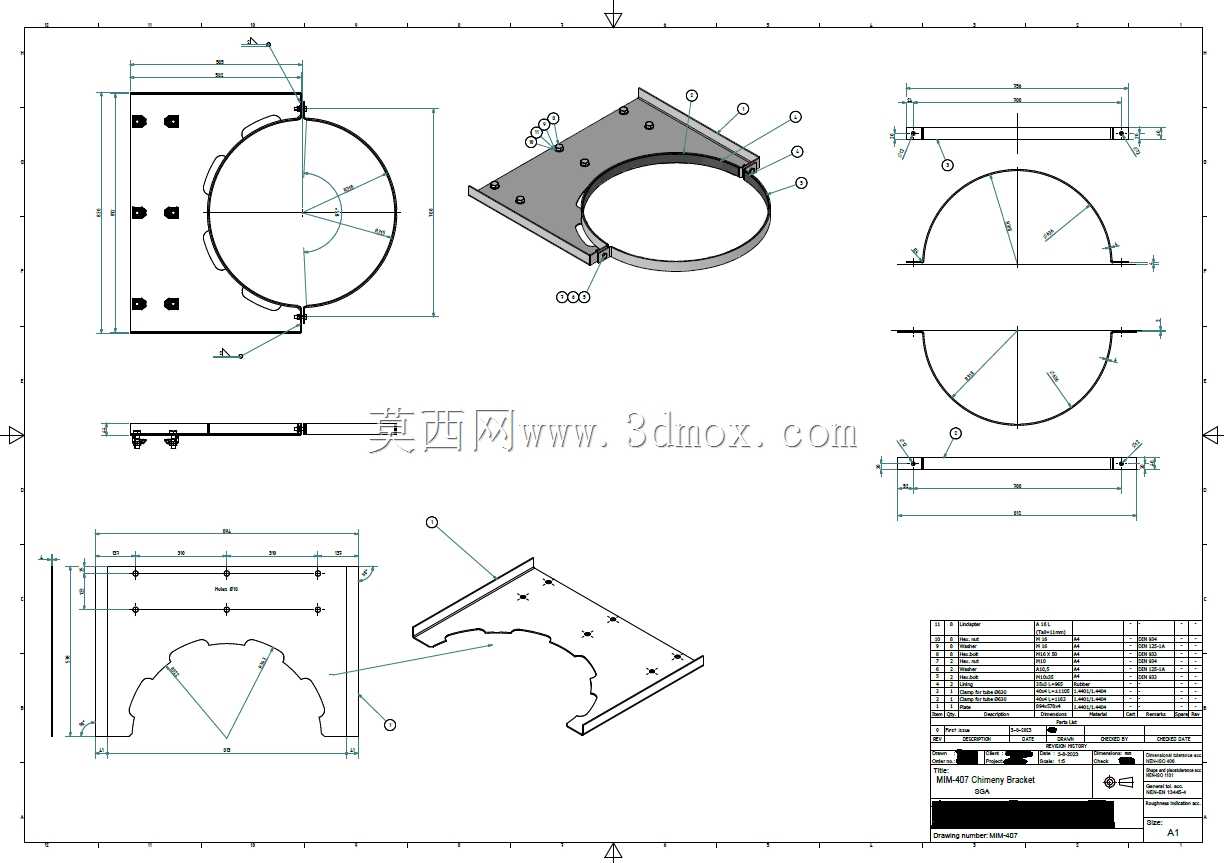

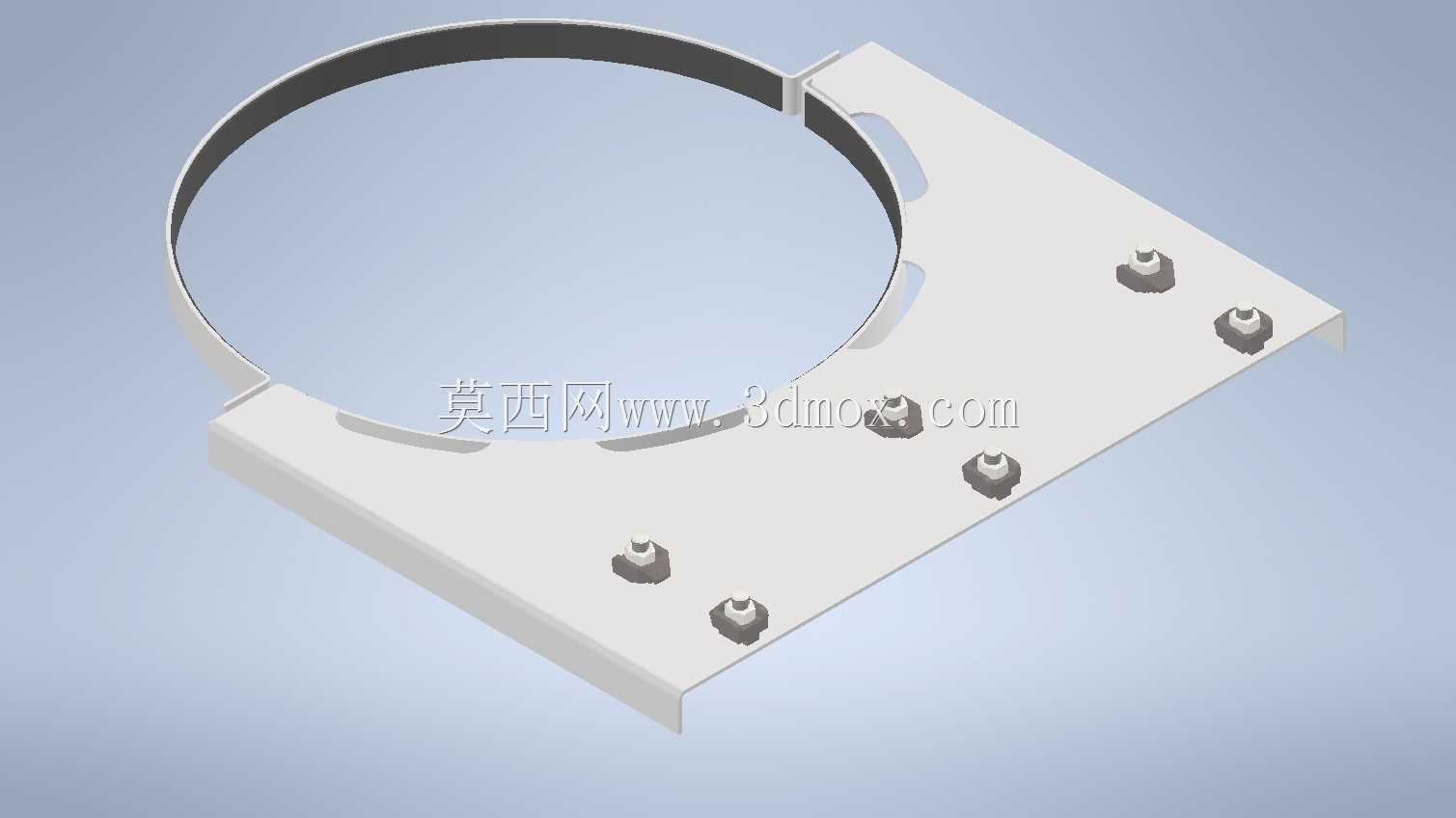

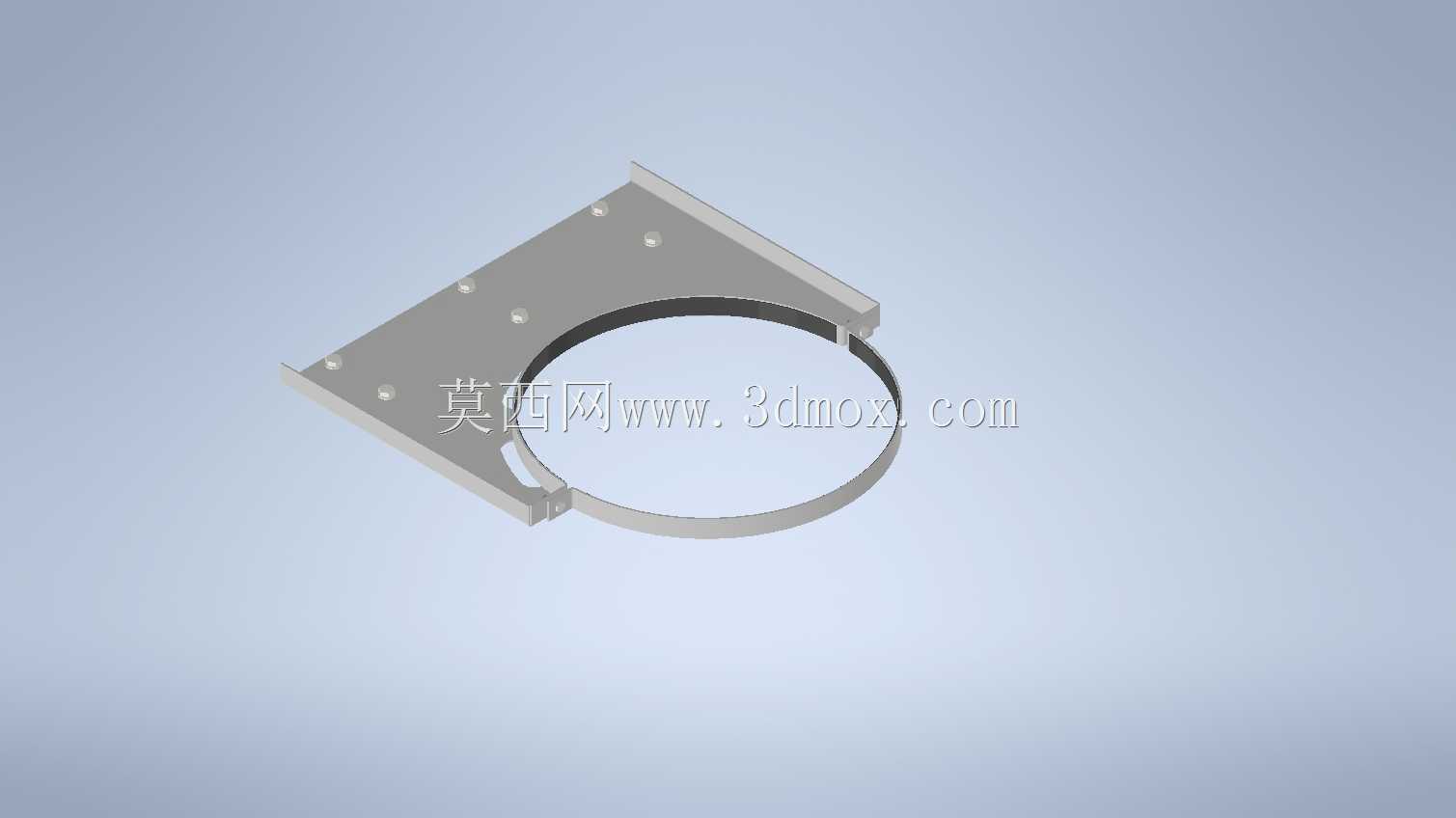

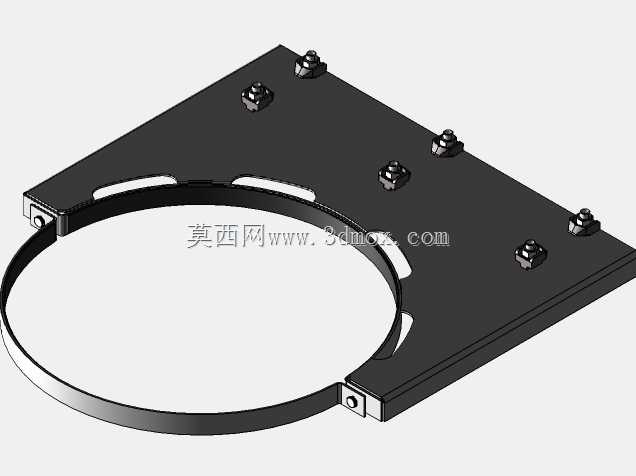

　　从结构组成上看，该件分为两个功能区域：上部是一块近似L形的安装基板，板面上预留了多颗紧固点，用于贴合并锁定在墙体预埋件、立柱连接板或设备机架表面；下部为开口环形抱箍，环抱烟囱外壁形成周向约束。环体并非整圆封闭，而是在一侧留出开口并设置耳板锁紧位，这种处理方式在现场装配时非常实用——管道不必从端部整段穿入，支架可以从侧向扣合到已就位的管身上，再通过紧固件收紧扣箍，尤其适合后期改造、检修更换以及空间受限的安装现场。

　　建模时需要重点把握几处配合关系。抱箍内径应与烟囱外径保持名义一致，实际加工中通常预留微量间隙，便于套装并补偿管材外径公差；当抱箍锁紧后，环面与管壁之间形成足够的摩擦接触面，依靠预紧力产生的摩擦力承担竖向载荷，而不是单纯让螺栓承受剪切。基板与环箍之间通过过渡板连接，转折区域做了加宽和加强处理，因为该处正是弯矩传递的关键截面：管道侧向力作用于环箍中心，力臂延伸到基板安装面，连接根部会出现明显的应力集中，板件在此处延伸出加强翼边，能够显著降低局部屈曲和焊缝撕裂风险。

　　尺寸边界方面，该结构适配的管体直径量级较大，建模中以毫米为单位标注直径约6300000MM对应的几何尺度，实际工程使用时应按目标烟囱真实外径重新驱动环箍半径，避免直接套用导致抱箍悬空或无法闭合。基板的安装孔位决定了与基础结构的对接方式，孔间距、孔边距以及板厚需要根据承载等级校核：孔径要匹配所选螺栓规格，孔位分布应尽量拉开，以增大抗倾覆力矩的力臂；基板背面与支撑面之间建议设置垫板或预埋件，分散局部压应力。

　　设计思路上，这种支架兼顾了约束与装配便利性。环形抱箍提供周向定位，限制管道横向位移；基板提供与建筑或设备框架的刚性连接；开口锁紧结构则解决了大口径管件难以穿装的问题。对于受热明显的排烟管，还应在抱箍与管壁之间考虑隔热垫或滑动余量，避免热膨胀被完全锁死后产生附加热应力。若用于室外高空段，支架间距需结合管径、壁厚、风载和地震载荷综合计算，模型可作为支撑族中的典型节点，在总装中按标高阵列布置，并与立柱、横梁、拉筋等钢结构进行干涉检查。

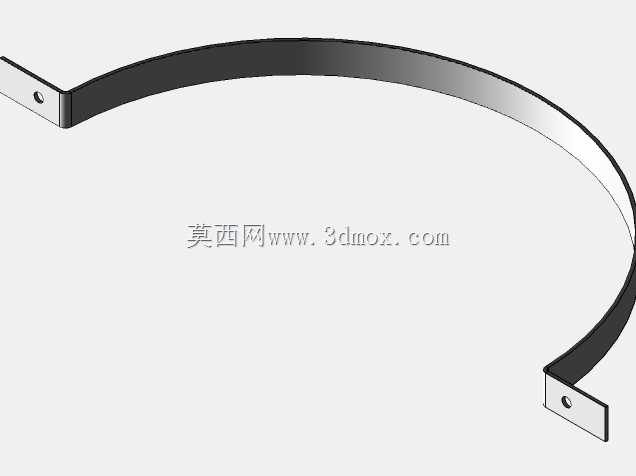

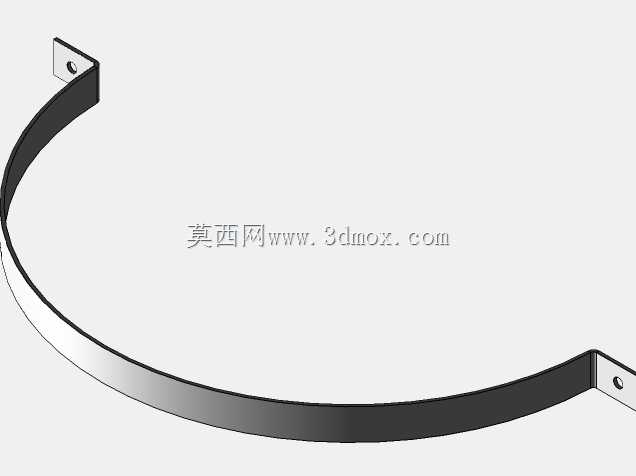

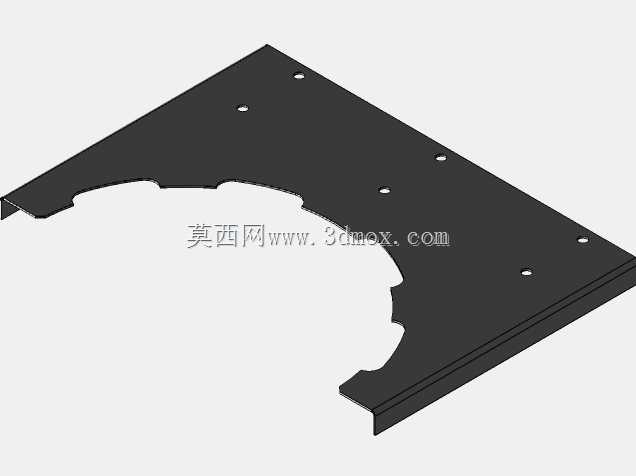

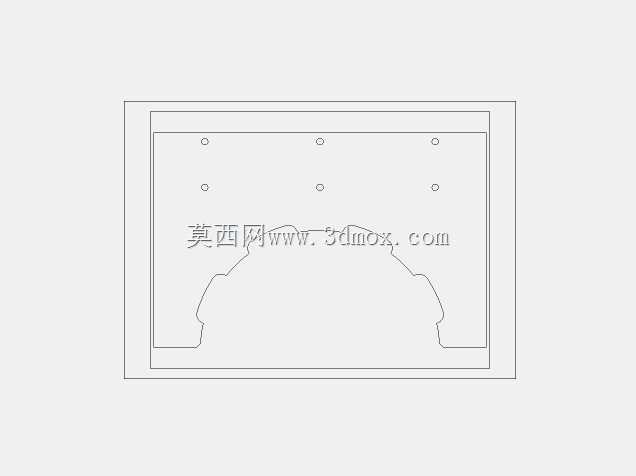

　　从三维建模实践角度，该件适合用钣金与焊接件思路构建：基板、翼边和环体可分别展开为下料轮廓，耳板、加强板作为独立焊件装配；环箍折弯半径、板厚中性层、开孔边距以及焊脚位置都应在模型中明确表达，以便后续生成工程图、明细栏和下料清单。整体结构没有复杂运动副，核心在于形面贴合、载荷路径清晰和现场可装配性，是管道支吊架设计中非常典型的抱箍式固定支座形式。
