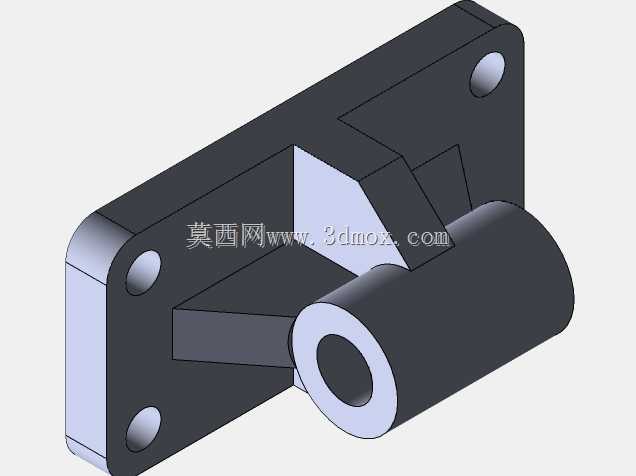

CA6140车床支座式铰接支撑构件

　　该铰接支撑构件为CA6140普通车床配套的功能性安装支座，整体采用一体式铸钢毛坯经铣削、镗孔、钻削工序加工成型，构件主体分为法兰安装板、中部三角加强筋、横向铰接套筒三个功能区段，法兰安装板为矩形平板结构，板体四个角位分别加工同轴沉头安装通孔，孔位间距严格匹配车床床身侧部预设的安装螺孔阵列，安装时可直接将平垫圈、弹簧垫圈套入内六角螺栓后穿入沉孔，拧紧后螺栓头部完全沉入板体沉孔内，不会突出安装面干涉周边走刀路径与防护盖板装配。中部连接区段采用双侧三角加强筋布局，筋板厚度随受力载荷梯度设置，靠近铰接套筒的筋板厚度更大，靠近法兰板的筋板适度收窄，既避免整体铸件出现壁厚差过大导致的缩孔、冷隔缺陷，又能在车床运行产生交变切削振动时，

　　将铰接套筒承受的径向载荷均匀分散到整块法兰安装板上，杜绝支撑部位出现应力集中开裂的问题。前端横向铰接套筒为空心同轴通孔结构，内孔孔径与配套铰接销轴采用间隙配合，套筒两端端面加工有同轴定位止口，可适配端面轴承、防尘挡圈的安装，销轴穿入后可绕套筒轴线完成小角度摆动，该结构主要用于车床溜板箱侧部操作联动机构、开合螺母驱动摆杆、防护门联动铰链或者冷却管路摆动支架的安装承载。从安装边界来看，法兰板背面为全平面精加工，贴合床身安装面后无翘曲间隙，整体构件向外延伸的套筒轴线与法兰安装面保持平行，横向伸出长度不会超出车床床身侧边的安全防护边界，周边预留的操作空间可满足扳手拧紧螺栓、后期加注润滑脂、更换磨损销轴的作业需求，

　　构件下部与床身导轨面之间留有足够排屑间隙，车削加工产生的带状切屑、细碎铸铁屑不会堆积在支撑构件缝隙内，日常清理维护时仅需用压缩空气吹扫即可排出残留切屑。设计阶段针对车床高频振动的工况，对套筒内孔配合面做了表面淬火处理，硬度提升后可降低销轴反复转动带来的磨粒磨损，延长构件服役周期；法兰板上的安装孔采用长圆孔适配余量设计，即使床身原有安装孔位存在小范围铸造偏差，也可通过微调支座位置完成对齐装配，不需要现场扩孔修改床身结构。这类支座构件在普通卧式车床的改造、备件替换场景中应用十分广泛，当原车使用多年后原有支撑座出现筋板断裂、套筒内孔磨损失圆、安装孔滑牙的故障时，该构件可直接完成原位替换，不需要对车床主体结构做额外改动，

　　装配后即可恢复联动机构的摆动精度，保障操作机构动作顺滑无卡滞，避免因支撑部件变形导致操作力偏大、联动动作不到位的问题。建模过程中完整还原了铸件拔模斜度、加工倒角、沉孔深度、筋板过渡圆角等所有工艺细节，没有出现工艺上无法成型的尖锐内角、壁厚突变结构，后续生成工程图时可直接导出各视图尺寸用于加工生产，也可将模型导入装配体中完成销轴、联动杆、紧固件的配套干涉校验，提前排查装配时可能出现的空间碰撞问题。
