ER25夹头专用扳手机床附件结构

项目分类:机床 发布时间:2023-09-20 ID:712473
  • ER25夹头专用扳手机床附件结构
  • ER25夹头专用扳手机床附件结构

  ER系列弹性筒夹锁紧扳手是数控加工现场使用频率极高的辅助工装,这款对应ER25规格的开口扳手,主要用于铣床、加工中心、车床刀架以及各类带ER刀柄的动力头部位,完成螺母旋紧与松开动作。工件装夹时,ER螺母压迫筒夹产生均匀径向收缩,从而抱紧铣刀、钻头、丝锥或者棒料,扳手的作用就是把操作力矩可靠传递到螺母外周,避免敲击、管钳夹持等野蛮操作损伤螺母和主轴端面。

  从结构形态看,该扳手为整体长柄开口形式,头部轮廓按照ER25锁紧螺母的外形匹配,扳口卡在螺母对应的受力位置,长柄向一侧延伸,形成符合手工施力的力臂。实际操作中,操作人员一手扶住刀柄或主轴,另一手握住柄部施加周向扭矩;松开时可借助适度冲击力克服锁紧状态,锁紧时则依靠手感控制力矩,防止筒夹过载或夹持力不足。相比短小的勾型扳手,这种长柄结构在刀塔空间受限、螺母靠近主轴箱壁面的场合更容易进入,手部也不易与周边护罩、刀座发生干涉。

  设计这类扳手时,首先要保证头部开口与ER25螺母的接触边界准确。扳口不能只做成简单圆弧,而应贴合螺母受力段,使载荷尽量分布在较大接触面上,减少局部压痕。若开口尺寸偏大,受力时会出现晃动、滑脱,甚至啃伤螺母棱角;若开口过紧,则现场快速套入、退出不便,频繁换刀时影响节奏。头部与柄部之间需要平顺过渡,避免截面突变形成应力集中,因为松开长期处于高夹紧力状态的螺母时,扳手柄部会承受明显弯曲载荷。

  柄部长度并非随意确定,它与ER25螺母推荐的操作力矩直接相关。过长的手柄会让操作者无意中施加过大扭矩,导致筒夹、螺母螺纹或刀柄受损;过短则锁紧力不足,刀具在重切削时可能打滑。合理的柄部尺寸应让成年操作者用正常手部力量即可达到可靠夹紧范围,并在需要轻微加力时仍有一定余量。柄身截面还要兼顾抗弯刚度和手持舒适度,边缘去除锐边,连续操作时不易硌手。

  从安装和使用边界看,该工具不与机床主轴直接固定,属于随刀柄系统配套的手动附件。其工作空间主要集中在主轴端面外侧:头部需要套入ER螺母外周,柄部应留有旋转扫掠空间。在多轴机床、排刀车床或者密集刀架上,周围刀具、管路和防护罩会限制扳手摆动角度,因此模型中细长平直的柄部有利于沿狭窄间隙伸入。头部厚度也要控制,太薄会降低强度,太厚则无法进入螺母与端面之间的有限空隙。

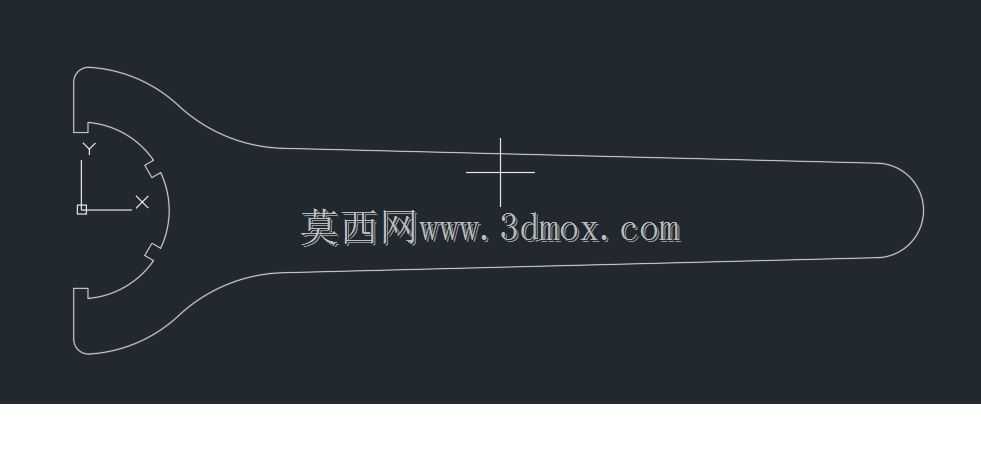

  三维建模时,应重点还原头部开口轮廓、柄部中心线、过渡圆角和整体厚度。头部受力面可视为与螺母接触的关键配合区,建模尺寸需围绕ER25螺母的外接边界展开;柄部则按手持工具的人机关系布置,使力的作用线尽量通过螺母中心,减少附加偏载。若用于后续工程图输出,还应标注头部开口宽度、头部厚度、柄部长度、过渡半径等关键尺寸,并明确材料热处理和表面硬度要求。

  在实际生产中,这类扳手虽然结构简单,却直接影响刀具装夹可靠性。夹持铣刀时,如果螺母没有被正确锁紧,筒夹对刀柄的摩擦力不足,重切削或反向受力时刀具可能退缩、跑偏,造成尺寸超差甚至工件报废;反之,若扳手滑脱,则可能碰伤已加工表面或伤及操作者。合格的ER25扳手应具备明确的咬合位置、足够的刚性和顺手的力臂,使换刀过程稳定、可重复。

  该模型适合用于机床附件库搭建、工装工具清单整理、操作培训演示以及刀柄系统装配校核。把它放入主轴、刀柄、筒夹和螺母的组合场景中,可以直观检查扳手套入后的运动范围,确认柄部在旋转过程中是否与刀具、护罩或相邻刀位发生碰撞。对于非标设备设计人员而言,这类附件虽然不是主机核心传动件,却在维护可达性和现场操作效率方面具有不可忽视的作用。

  加工制造时,扳手通常采用高强度钢材整体成型,头部受力区域需要提高硬度和耐磨性,柄部则保持一定韧性,防止脆性断裂。外形轮廓可通过切割、铣削或锻造后精加工获得,头部与螺母接触的表面不应有明显毛刺和尖角。模型中呈现的简洁轮廓,也便于在实际制图阶段补充公差、倒角、热处理和表面处理要求,从而形成可直接指导生产的工装零件。
