CA6140车床开合螺母操作门闩锁紧件

　　开合螺母机构是普通卧式车床进给传动链中实现丝杠与溜板箱动力接合、脱开的核心执行部件，门闩作为开合螺母的手动操作与定位锁紧构件，在CA6140系列车床的日常车削螺纹作业中承担着不可替代的功能作用。在实际车削螺纹工序中，操作工需要频繁扳动溜板箱侧面的开合螺母手柄，通过手柄转轴带动凸轮盘转动，驱动上下两半开合螺母沿溜板箱内部的导向燕尾槽做合拢、张开动作：当两半螺母完全合拢并与床身下方的传动丝杠齿形精准啮合时，丝杠的旋转运动即可通过螺母副将回转运动转化为溜板箱沿床身导轨方向的纵向直线进给，配合主轴箱的主轴转速与进给箱的挂轮传动比，即可加工出指定螺距的圆柱螺纹、锥螺纹；当螺纹车削走刀完成、需要快速退回溜板或者进行普通外圆、端面车削作业时，扳动手柄带动门闩联动凸轮转动，使两半开合螺母同步张开脱离丝杠齿面，此时溜板箱即可通过光杠传动或者手动快速移动，避免丝杠长期随动产生不必要的齿面磨损。

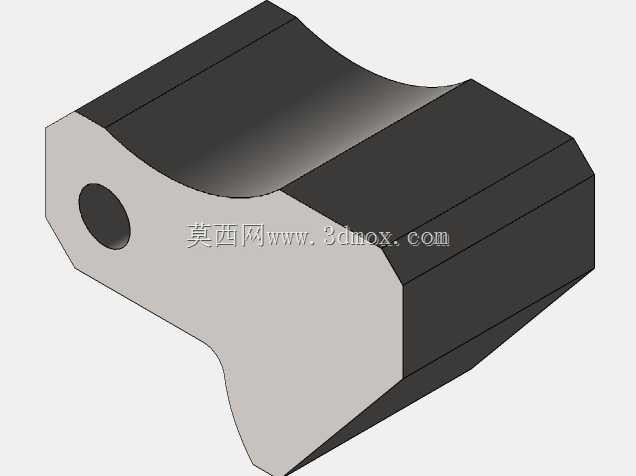

　　该门闩零件的整体结构完全围绕开合螺母凸轮机构的安装空间与动作行程展开，零件主体采用块状承力结构，上部设置的内凹弧形曲面是为了避让开合螺母手柄转轴的回转空间，避免手柄在全角度扳动过程中与门闩本体发生运动干涉；零件侧端面加工的同轴通孔是门闩的铰接安装孔，装配时该孔与溜板箱箱体上的定位销轴采用间隙配合，保证门闩可以绕销轴灵活摆动，孔位的同轴度公差需要控制在0.02mm以内，避免铰接转动时出现卡滞、旷量过大的问题。零件下部的异形曲面轮廓与开合螺母凸轮盘的工作曲面完全贴合，当手柄带动凸轮转动时，凸轮曲面的升程变化会通过门闩的传力面推动两半开合螺母同步闭合，曲面的轮廓精度直接决定了开合螺母闭合后齿面与丝杠的啮合侧隙：如果曲面加工尺寸偏差过大，会导致螺母啮合过紧出现转动卡滞，或者啮合间隙过大造成螺纹车削过程中溜板窜动，直接降低螺纹的加工螺距精度。

　　从安装边界来看，该门闩整体嵌入溜板箱内部的安装腔体内，零件的两侧平面与溜板箱内腔的导向限位面保持小间隙配合，限制门闩在摆动过程中出现轴向窜动；零件的外部轮廓棱角全部做了倒角处理，既可以去除机加工产生的锐边毛刺，避免装配过程中划伤操作人员，也可以保证零件在装入腔体时不会出现棱角卡滞。零件的材质选用45号优质碳素结构钢，毛坯经过模锻成型，内部金属纤维流线沿零件受力方向连续分布，相比切削加工直接成型的零件，抗冲击韧性与疲劳强度提升明显；后续热处理采用调质处理，硬度控制在220-250HBW，既保证零件传力工作面具备足够的耐磨性，长期承受凸轮的反复挤压摩擦不会出现凹陷变形，又保证整体零件具备足够的韧性，在操作工快速扳动手柄产生冲击载荷时不会发生脆性断裂。

　　在三维建模过程中，该零件非常适合采用单草图凸台拉伸的思路完成全参数化构建：先在前视基准面绘制零件的完整外轮廓草图，将铰接孔位置、上部避让弧面、下部凸轮配合曲面、两侧斜切倒角的所有轮廓约束在同一草图中，标注好各特征的定位尺寸与配合尺寸，完成草图后一次性执行凸台拉伸即可生成零件主体，之后再对铰接孔位置添加同轴的拉伸切除特征生成安装通孔，最后对所有锐边添加倒角、圆角特征即可完成全零件建模。这种建模方式的优势在于特征树简洁，后续针对不同规格车床的开合螺母机构做适配修改时，只需要调整草图内的对应轮廓尺寸，整个零件即可完成全关联更新，不需要反复修改多个拉伸、切除特征，大幅提升了变型设计的效率。在实际装配验证环节，需要在三维环境中模拟门闩的全行程摆动，检查门闩与凸轮盘、开合螺母柄部、溜板箱内壁、手柄转轴之间的所有运动间隙，保证在开合螺母完全闭合、完全张开两个极限位置都没有任何运动干涉，同时确认铰接孔的中心高与溜板箱箱体上的销轴安装孔中心高完全一致，避免装配时出现销轴穿装困难、转动卡滞的问题。
