CA6140车床法兰盘类连接盘结构

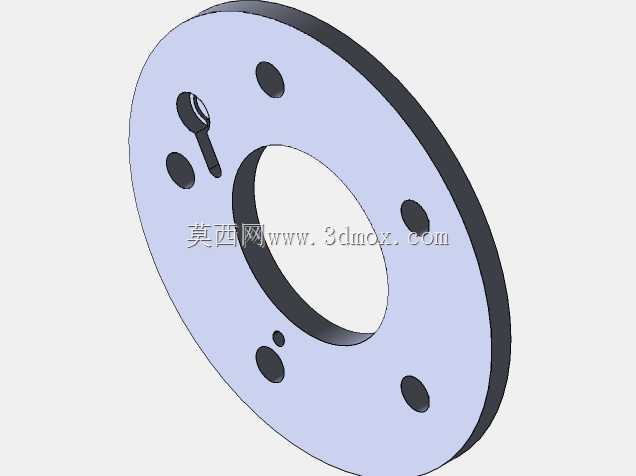

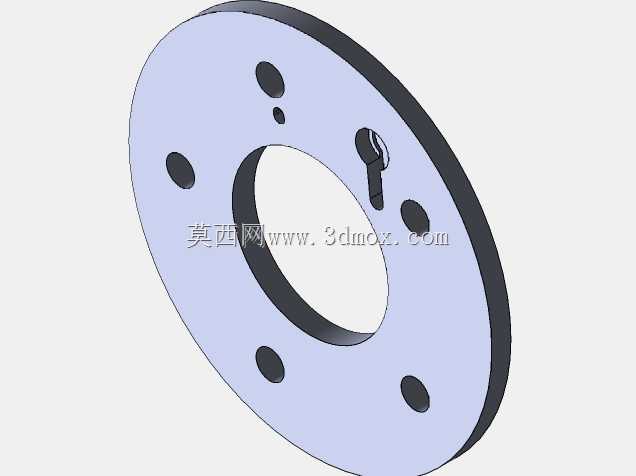

　　该盘类零件属于车床主轴端与工装夹具之间的过渡连接部件，常见于普通卧式车床夹具转接、花盘附件安装以及小批量轴套类零件装夹场景。零件整体呈扁平圆盘形态，中心设置大直径通孔，既可以避让主轴端部、穿过待加工棒料，也能够减轻回转件质量，降低高速旋转时的不平衡量。外圆与两端面构成主要加工基准，盘面沿圆周方向分布多个安装孔和定位孔，用于与主轴端盖、卡盘连接座或专用夹具进行螺栓固定。部分孔位采用非对称布置，配合键槽式或偏心锁紧结构，可在装配时限制周向转动，保证夹具与主轴之间的扭矩传递可靠。

　　从实际使用角度看，这类连接盘并不直接承担切削动作，而是承担定位、转接和承载作用。车床在更换三爪卡盘、四爪卡盘、花盘或专用拨盘时，主轴端部接口与夹具安装孔位往往不完全一致，通过中间盘可以统一安装边界，减少反复配作。盘面上的孔系需要兼顾螺栓穿过、销钉定位和夹具调节，多个小孔与大孔组合布置，使同一连接件能够适应不同圆周方位的紧固需求。靠近中心区域的异形槽和凸台结构，可用于安装锁紧件或拨动件，在工件旋转过程中传递驱动力，避免仅靠摩擦力造成打滑。

　　设计时首先要确定中心孔与主轴外伸段的配合关系。中心孔直径过小会造成装配干涉，过大则会削弱盘面刚度，并使定位环带宽度不足。端面应保持较高平面度，尤其是与夹具贴合的一侧，如果平面度偏差过大，卡盘安装后会产生端面跳动，直接影响工件夹持精度。外圆虽然不一定作为工作配合面，但在加工和检测中常作为找正基准，因此建模时需要保留完整圆柱面，并控制其与中心孔的同轴关系。盘厚方向要结合螺栓有效旋合长度、主轴端空间和夹具沉孔深度确定，过薄会导致压紧力不足，过厚则增加转动惯量并可能与刀架运动范围发生干涉。

　　孔系布局是该零件结构设计的重点。圆周均布孔适合承受均匀夹紧力，非均布孔则更多服务于特定夹具的安装方向。建模过程中应区分通孔、沉孔、销孔和螺纹底孔的功能：通孔用于螺栓穿过，孔径需留出装配余量；销孔用于重复定位，位置度要求较高；沉孔用于容纳螺栓头或垫圈，保证夹具背面能够贴合；局部小孔则可能参与锁紧、防转或润滑通道布置。对于盘面上靠近边缘的孔，需要检查孔壁到外圆的最小距离，防止热处理或夹紧时产生裂纹。中心孔周围的环形截面承受较大弯矩，孔位不宜过度靠近内孔边缘，应保留连续的承载环带。

　　该零件在机床运行时随主轴一起回转，因此结构对称性和质量分布不可忽视。虽然外观上部分孔位呈非对称布置，但实际设计中常通过对应位置去重或配置平衡块，使重心尽量接近回转轴线。三维建模时应完整表达盘面厚度、孔口倒角、边缘圆角和局部凸台，这些细节会影响装配间隙与应力分布。外边缘倒角可去除锐边，减少安装刮伤；孔口倒角有利于螺栓导入；槽口附近的圆角能够降低应力集中，避免在频繁夹紧和冲击载荷下产生裂纹。

　　在加工工艺上，这类盘件通常先经下料、粗车外圆和端面，再进行精车保证中心孔、端面和外圆的位置精度。孔系加工可在车床、钻床或加工中心上完成，关键孔位需要依据划线或钻模保证角向位置。若零件用于较高精度夹具转接，销孔与配合端面应在一次装夹或统一基准下完成，以消除多次装夹带来的累积误差。建模时将端面、中心孔和孔系建立明确的几何约束，能够为后续工程图标注同轴度、垂直度、位置度提供清晰依据。

　　安装边界方面，需要同时校核主轴侧、夹具侧和刀具运动侧三个空间。主轴侧要保证盘体背面不与主轴端盖、锁紧螺母冲突；夹具侧要保证螺栓头、垫圈和定位销有足够容纳空间；刀具侧则要确认盘体外圆和突出槽口不会在刀架进给、尾座顶紧或工件回转时发生碰撞。对于CA6140这类普通车床，连接盘外径通常受主轴前端结构和卡盘规格限制，盘面上的槽口方向还要考虑工件装拆便利性。通过三维模型进行预装检查，可以在加工前发现孔位错位、螺栓长度不足、扳手空间不够等问题，从而减少现场修配工作量，提高机床附件更换的效率和装夹稳定性。
