CA6140车床溜板箱安全开合门闩

　　在普通卧式车床的操作与维护体系里，开合螺母机构的操纵与防护一直是溜板箱设计中不可忽视的环节，本次梳理的这款门闩类零件，正是服务于CA6140系列车床溜板箱开合螺母操纵部位的配套构件。从整机功能逻辑来看，溜板箱承担着将丝杠或光杠的旋转运动转化为刀架纵向进给的核心任务，而开合螺母的接合与脱开，直接决定了车削螺纹时丝杠传动链是否投入工作。门闩在这一机构中并非简单的遮挡件，它既要在开合螺母手柄动作时提供可靠的限位与定位约束，防止螺母在切削载荷冲击下出现意外脱开或错位，又要在检修、清理切屑、加注润滑油时能够便捷开启，让操作者触及内部的凸轮、拨叉与半螺母副。

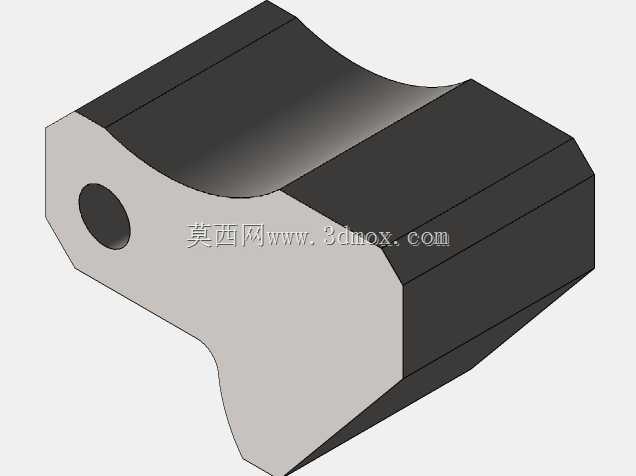

　　从零件本体的几何特征出发，可以看到它整体呈块状承力结构，一端加工有贯通的圆孔，这一孔位是门闩绕固定销轴摆动的回转基准，孔的轴线与溜板箱侧壁安装面保持平行，孔径与销轴采用间隙配合，保证转动灵活的同时控制径向窜动。零件上部与下部各有一段内凹的弧形轮廓，这种曲面并非出于外观造型，而是为了避让开合螺母操纵手柄的摆动轨迹以及溜板箱内壁相邻的齿轮、拨叉等运动件，避免在手柄快速扳动时发生运动干涉。块体的几个端面经过平整处理，其中较大的贴合面在门闩闭合时抵靠在箱体对应的定位台阶上，承受螺母接合过程中传递过来的轴向反力，斜面与倒角则引导门闩在关闭瞬间顺利滑入定位槽，减少卡滞。

　　在实际装配边界上，这类门闩的安装空间被限制在溜板箱外侧壁与开合螺母操纵轴之间的狭小区域内，因此外形尺寸必须严格服从箱体已有孔系和凸台布局。回转孔中心到定位贴合面的距离决定了门闩的摆动半径，半径过大将与手柄座碰撞，过小则无法形成有效锁止；块体的厚度方向要兼顾销轴的支承长度与箱体壁到外罩的间隙，壁厚过薄会在频繁冲击下产生塑性变形，过厚则侵占内部润滑空间。设计时通常先在草图中勾勒出回转孔、定位面和避让圆弧的关键约束，再用直线、圆弧与修剪工具把外轮廓封闭，随后通过凸台拉伸生成实体，这种由二维轮廓驱动三维实体的建模方式，恰恰对应了车床上这类块状钣金—铸件混合零件的加工思路：轮廓面可由铣削或刨削一次成形，孔位通过钻、铰保证配合精度，弧形避让面则依据相邻零件的实测包络面修整。

　　从使用工况看，车床在车削梯形螺纹、蜗杆等大导程工件时，开合螺母需要频繁接合，丝杠带动刀架以固定螺距进给，此时螺母副承受的轴向切削力会通过拨叉、凸轮传递到门闩所在的定位区域，门闩的闭合可靠性直接关系到螺纹螺距的准确性与人身安全。若门闩磨损松旷，半螺母可能在切削中途自动脱开，造成刀架窜动、螺纹乱扣甚至手柄回弹伤人。因此在结构处理上，承力面往往保留足够的接触面积，回转孔部位考虑衬套或淬火强化，弧形避让区则在保证不干涉的前提下尽量去除多余材料，降低摆动惯量，让手柄操纵手感更轻快。

　　维护层面，门闩开启后操作者可观察开合螺母与丝杠的啮合情况，及时清除嵌入螺纹的切屑与油污，检查半螺母燕尾导轨的磨损量，并向凸轮槽和销轴处补注润滑脂。可以说，这个看似粗笨的小块零件，把运动避让、载荷承托、检修可达性和安全锁止几项要求压缩在同一个块状几何体中，其轮廓上的每一段直线和圆弧都对应着溜板箱内部真实的运动边界与装配关系，这也是普通车床夹具与附件类零件在三维建模时必须反复核对安装空间、而非单纯追求外形相似的原因所在。
