CA6140车床主轴端弹性筒夹锁紧套

　　在普通卧式车床的日常加工体系里，主轴前端的工件装夹环节直接决定了棒料、轴类零件的回转精度与装夹效率，这款适配CA6140系列普通车床的主轴端弹性筒夹锁紧套，正是为替代传统三爪卡盘小直径棒料装夹场景开发的专用夹具部件。从车间实际使用反馈来看，当加工直径在筒夹夹持范围内的冷拉圆钢、铜铝棒料或者小尺寸预制轴坯时，整套筒夹装夹方案不需要像三爪卡盘那样反复打表找正，工件的同轴度重复定位精度可以稳定控制在0.02mm以内，批量加工小件时的装夹耗时能压缩到原来的五分之一，尤其适合仪表件、销轴、小接头这类年产量大、毛坯直径统一的零件生产工况。

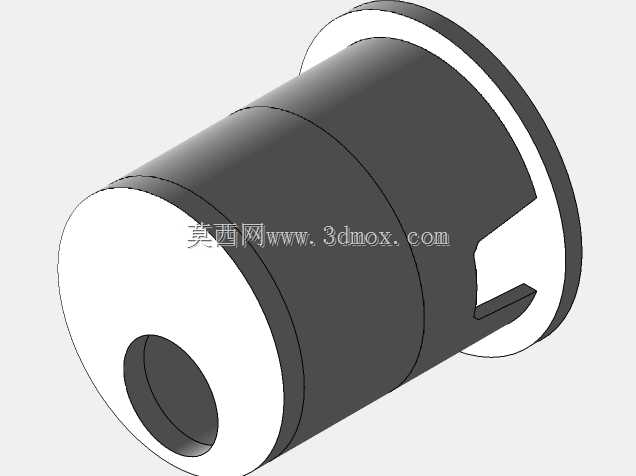

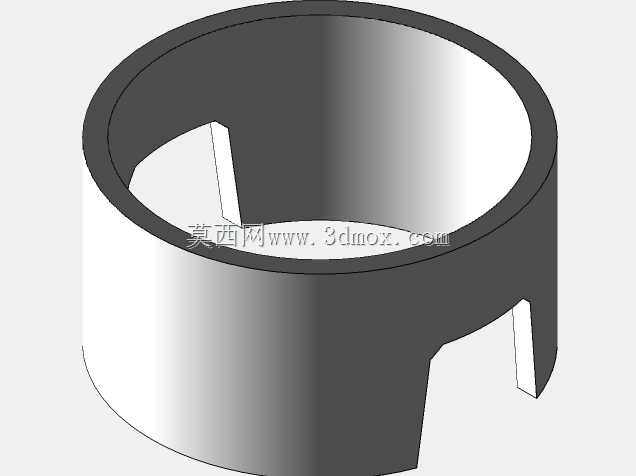

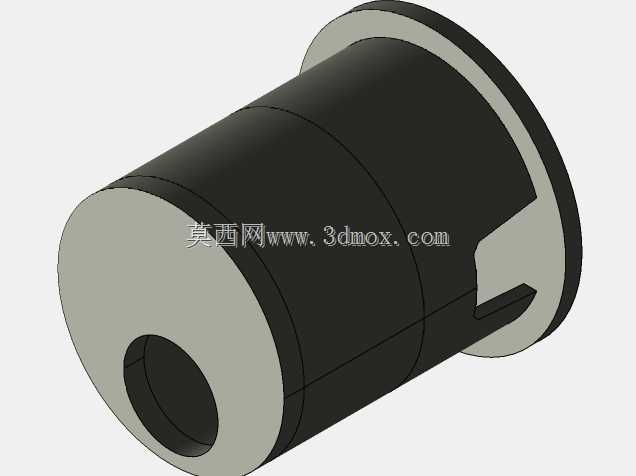

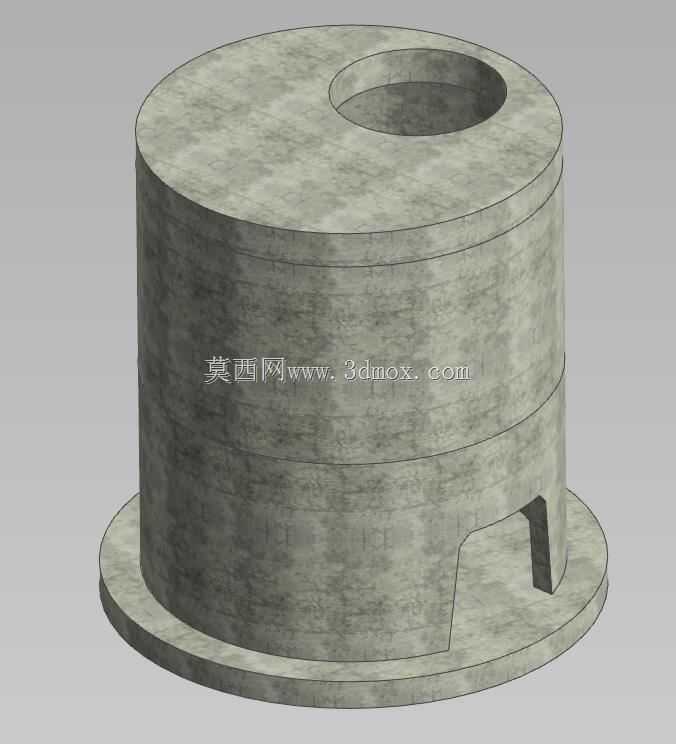

　　从结构设计逻辑上拆解这个部件，整体采用回转体为主的构型，靠近车床主轴法兰的一端设置了大直径限位凸缘，凸缘的端面直接贴合主轴端的连接法兰面，凸缘外圆与主轴端的定位止口采用小间隙过渡配合，保证整个锁紧套安装后与主轴回转轴线的同轴度。筒身部分为阶梯圆柱结构，外壁加工有与锁紧螺母配合的传动螺纹段，当旋紧配套的锁紧螺母时，轴向推力会作用在筒夹的锥面上，迫使开口弹性筒夹沿径向均匀收缩，从而抱紧穿入内孔的棒料工件。部件朝向操作者的前端端面开设了对称的卡口槽，这个结构并非随意设计：一方面是为了在拆装锁紧套时，可以用勾形扳手卡入槽位传递扭矩，避免敲击筒身造成外壁变形；另一方面卡口槽也预留了排屑通道，车削过程中飞溅的切屑、切削液可以顺着槽口流出，不会淤积在筒夹和锁紧套的配合锥面之间，防止长期使用后切屑硌伤锥面导致夹持偏心。

　　部件的中心通孔为贯穿式设计，通孔直径匹配对应规格筒夹的最大通过棒料直径，加工长棒料时，棒料可以从主轴后端穿入，直接穿过整个锁紧套和弹性筒夹延伸到切削区域，不需要提前把棒料切割成短料，大幅减少了下料工序的材料损耗。在外形尺寸与安装边界的校核上，这款锁紧套的轴向总长度严格适配CA6140车床主轴前端的安装空间，凸缘的最大外圆直径小于主轴法兰的外轮廓尺寸，安装后不会和卡盘座、刀架的最大回转轨迹发生干涉；筒身的螺纹段长度经过精确计算，保证锁紧螺母在全行程松紧过程中，既不会因为旋入深度不足导致筒夹收缩量不够、工件夹持打滑，也不会因为螺母行程超程顶死凸缘，造成螺纹副过载损坏。

　　从选材和工艺适配的角度，这类锁紧套通常选用45号优质碳素结构钢锻造毛坯，粗加工后进行调质处理获得均匀的综合力学性能，内壁与筒夹配合的锥面、外壁的螺纹面、凸缘的定位端面都要在精加工后进行淬火硬化，表面硬度控制在HRC42-48之间，既保证长期反复装夹不会出现工作面磨损塌陷，又保留了足够的韧性，避免受到切削冲击时发生脆裂。实际装配时，首先要把车床主轴前端的定位止口、法兰端面清理干净，去除残留的切屑毛刺和旧密封胶，再将锁紧套的凸缘端面贴紧主轴法兰，穿入固定螺栓按照对角顺序均匀拧紧，之后装入对应规格的开口弹性筒夹，旋上锁紧螺母即可完成整套夹具的部署。日常使用中，每次更换筒夹规格时都要擦拭配合锥面，避免切屑残留影响夹持精度，定期给螺纹副加注少量润滑脂，防止长期在切削液侵蚀下出现螺纹锈蚀咬死的问题。这套部件除了在CA6140车床上使用，同接口尺寸的CA6136、CA6150普通车床也可以通过匹配对应止口尺寸适配，在中小机械加工车间的批量小件生产场景中，是提升装夹效率、保证零件回转精度的高性价比夹具组件。
