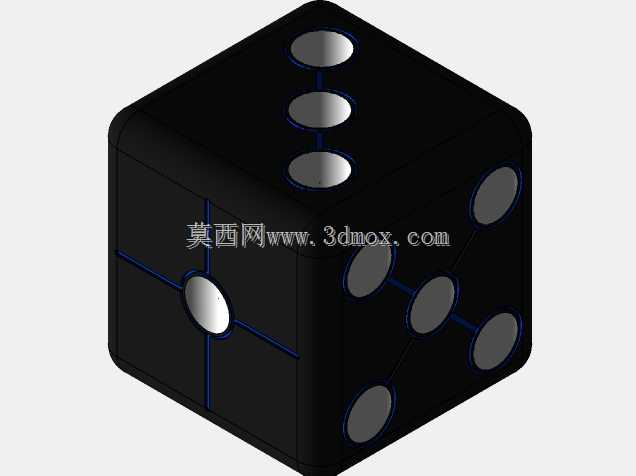

这个六面体零件以标准立方体为基础,棱边采用连续圆角过渡,整体没有尖锐转角。六个面分别布置不同数量的圆形凹坑,凹坑按骰子点数规则分布:一点位于一个面中心,三点沿对角线排列,五点由四角点位与中心点位组成,其余面按常规点数关系配置。凹坑采用沉孔式结构,孔底与外表面之间保留实体壁厚,孔口边缘做圆滑处理,既可以作为涂色标识区,也可以在后续工艺中嵌入不同颜色的圆片。
从建模过程看,先建立等边长的立方体实体,再对十二条棱和八个角部进行倒圆,使外轮廓接近日常使用的圆角骰子。圆角半径需要与边长协调,半径过小会保留明显棱线,手感偏硬;半径过大则会压缩平面面积,导致点数凹坑布置空间不足。完成基体后,在每个面上按点数建立圆形切除特征,凹坑直径、深度和排布间距保持统一,避免不同面的视觉重量失衡。三点、五点这类多点面要重点控制孔位中心距,点位应围绕面中心对称分布,保证滚动停止后点数识别清晰。
该结构可用于桌游配件、教学演示件、礼品摆件和小型娱乐设备配套件。作为实体骰子使用时,材料密度分布会直接影响抛掷公平性;若采用塑料注塑,需要尽量保证各面壁厚一致,凹坑底部不要形成局部缩痕。若用于数控加工演示,可以选择铝合金、尼龙或电木等易切削材料,通过三轴铣削完成外形、圆角和凹坑加工。加工时可先以六面方体定位,精加工基准面后再翻面加工,翻面过程中要统一坐标系,防止相邻面点数方向错位。
安装边界方面,该零件没有外部装配轴、卡扣或连接孔,主要边界就是立方体外形及其圆角包络面。选型或布置时,应按最大外轮廓占用空间计算,相邻机构之间预留大于圆角半径的间隙,避免骰子在滚动通道、分拣轨道或展示盒内卡滞。若放入自动掷骰装置,轨道宽度应略大于立方体边长,导向壁高度需要限制骰子翻转幅度;若作为手持件,圆角和凹坑深度应兼顾触感与清洁性,凹坑过深容易积存灰尘,过浅则点数对比度不足。
结构设计上,点数凹坑不仅是外观特征,也会改变各面局部质量。对于要求随机概率稳定的场景,可以通过调整凹坑底部余量、材料填充密度或在内部增加均重结构来改善重心。若采用表面喷涂,凹坑可形成天然分色边界;若采用双色注塑,圆点区域可使用浅色材料,与黑色本体形成高反差。模型中各圆形特征边界清楚,圆角面与平面衔接连续,适合作为特征建模、曲面过渡、阵列点位控制和机加工工艺规划的练习对象。
在实际检测中,需要关注三组相对面的平行度、相邻面的垂直度以及圆角一致性。凹坑底面应平整,孔壁不宜出现拔模方向混乱;如果后续需要模具量产,还要在凹坑侧壁设置适度拔模角,并在圆角交汇处避免壁厚突变。整体结构虽然简单,但点数排布、圆角比例、凹坑深度和重心控制共同决定了成品的外观识别度与使用稳定性。
