电竞笔记本电脑整机外观结构三维数模

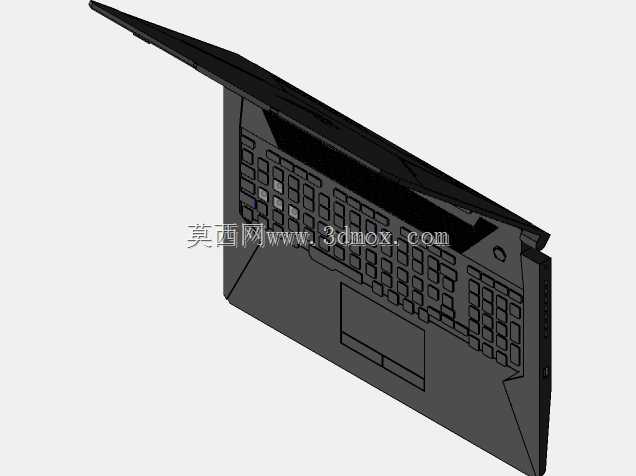

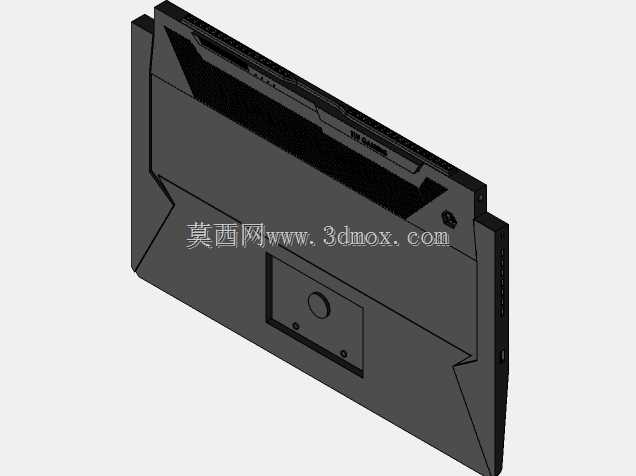

　　这套三维数模围绕一台高性能电竞取向笔记本电脑的整机外观与主要装配关系展开，建模时没有停留在单一外壳曲面，而是把屏幕上盖、主机底座、全尺寸键盘区、触控板、侧边接口轮廓以及开合状态下的空间姿态统一纳入装配环境，便于结构工程师在方案阶段核对整机比例、部件边界和人机交互区域的布置逻辑。从实际使用场景看，这类设备主要面向桌面办公、工程制图、图形渲染和游戏娱乐等长时间高负载工况，机身内部需要同时容纳主板、散热模组、电池、扬声器与存储单元，因此外部造型不能只追求视觉棱角，还必须为内部堆叠预留合理厚度，并在侧边保留接口插拔、气流进出和屏幕转轴运动所需的间隙。数模中主机底座采用偏硬朗的折线造型，键盘区域占据掌托上方主要面积，按键按行列分区布置，

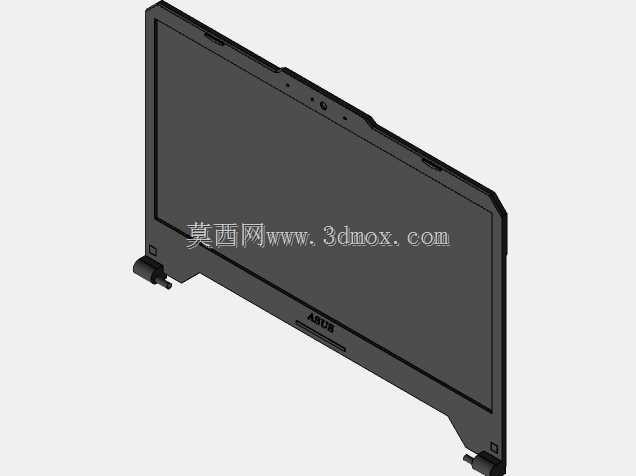

　　方向键与数字小键盘的相对位置均有体现，可用于检查按键间距、键帽高度、手指操作范围以及掌托承托长度是否符合常规使用习惯。触控板设置在键盘下方偏左区域，外形边界与底座曲面保持连续，周边预留了装配公差和按压行程空间，能够支撑后续对点击反馈、误触范围和腕部贴合度的评估。屏幕部分通过转轴与底座连接，数模呈现打开后的倾斜姿态，屏幕上盖厚度、前缘收窄形态和后侧转轴区域的过渡都做了简化表达，重点在于还原开合运动时屏幕与底座之间的干涉关系。做整机布局时，转轴位置不能过于靠后，否则屏幕抬起后会挤压散热出风口；也不能过于靠前，否则键盘上方功能区和屏幕下边框的视觉比例会失衡。模型中底座侧面的折线筋位不仅承担外观识别作用，也对应实际产品中增强壳体刚性、

　　减少薄板形变的结构思路。对于塑料或镁铝合金外壳而言，大面积平面若没有适当的曲面起伏和加强特征，在装配、搬运或按压时容易出现局部凹陷，因此外观棱线往往与内部加强筋、螺丝柱和支撑骨位相互呼应。侧边轮廓保留了接口布置所需的直边区域，方便后续在详细设计中安排电源口、USB接口、音视频接口和散热孔位，避免接口之间距离过近导致插头互相干涉。整机尺寸校核需要同时关注闭合状态和打开状态：闭合时要确认上下盖合模面、脚垫高度和堆叠总厚；打开时要检查屏幕后仰角度、键盘操作倾角以及底座后方热气流排出路径。键盘作为高频交互部件，其每个键帽的外形、阵列间距和功能键分区都在数模中有所表达，可直接用于按键布局评审、面板丝印位置确认和输入装置选型。

　　触控板与掌托的高差、边缘倒角以及表面区域大小，也会直接影响长时间操作的舒适度。散热设计方面，底座下方和侧边需要预留进风、出风通道，模型中的壳体厚度与内部空腔关系可为风扇、热管和鳍片模组的初步排布提供参考。电池通常布置在掌托下方或底座前部，该区域外形平缓、空间连续，适合放置扁平电池包，同时也要避开键盘支撑结构和底壳螺丝柱。扬声器腔体可利用转轴两侧或键盘上方的狭长空间，数模中的外轮廓能够帮助判断声学腔体可用容积。屏幕后盖的楔形造型有利于减轻顶部视觉重量，同时为天线、摄像头和屏轴连接件提供安装空间。整机装配顺序上，一般先将主板、散热模块和电池固定于底壳，再安装键盘、触控板和C面覆盖件，最后扣合屏幕总成并处理转轴限位。数模通过装配层级把这些主要部件分开表达，能够支持干涉检查、运动模拟和外观评审。对于工业设计人员，该模型可用来验证棱角线条在不同视角下的连续性；对于结构工程师，可据此规划螺丝柱、卡扣、加强筋和密封防尘结构；对于选型人员，则能直观判断整机尺寸、接口方向和操作区域是否满足使用需求。整个建模过程注重外形还原与装配逻辑并重，既没有把产品做成不可拆分的实体，也没有陷入细小零件而丢失整机尺度，适合作为数码产品结构设计、外观方案比对和教学演示的基础数模。
