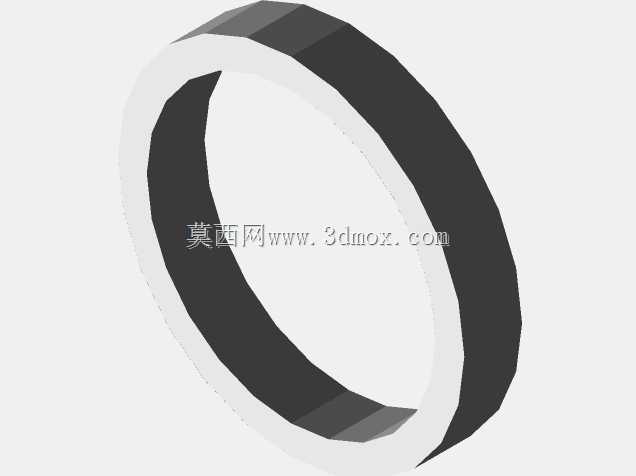

蛇形机器人环形连接构件

　　在蛇形仿生机器人的串联关节结构中，环形连接构件是相邻运动单元之间的核心过渡承载件，这类零件的设计合理性直接决定了蛇形机器人在管道巡检、狭小空间搜救、复杂地形探测场景下的运动可靠性与结构寿命。不同于常规工业设备上的固定环类零件，该环形构件需要同时适配蛇形机器人多自由度摆动、扭转的运动需求，既要为相邻关节的驱动组件、传感线路提供安装定位基准，也要在关节反复弯折、侧向受力的工况下维持自身形位精度，避免出现环体变形卡滞关节运动、配合间隙过大导致关节定位偏差的问题。从实际装配逻辑来看，该环形构件的内外圆柱面分别承担不同的配合功能：内圈环面需要和关节内部的中心走线套筒、支撑芯轴形成间隙配合，保证蛇形机器人内部的动力线缆、

　　信号传输线可以从环体中心空腔顺畅穿过，同时在关节做俯仰、偏航摆动时，环体内壁不会和内部走线、芯轴发生运动干涉；外圈环面则需要和关节的柔性防护外皮、驱动舵机的安装支座形成定位贴合，环体的轴向两个端面分别预留有和相邻单元连接的安装贴合面，端面的平面度公差需要控制在合理范围内，保证多个环形构件串联装配后，整条蛇形机器人的关节同轴度偏差不会累积超标，避免长距离行进时出现整体运动轨迹偏移的问题。设计这类环形构件时，首先要结合蛇形机器人单节关节的摆动角度范围校核环体的径向壁厚：如果环壁过薄，在关节侧向受挤压、机器人攀爬越障时，环体很容易出现椭圆化变形，轻则导致内外配合面出现卡滞，重则直接发生环体断裂失效；如果环壁设计过厚，又会额外增加单节关节的整体重量，提升驱动舵机的负载扭矩需求，反而会压缩蛇形机器人的有效续航时长。实际建模过程中，环体的截面轮廓采用等壁厚矩形截面做基础构型，在环体和关节支座连接的对应位置，可根据安装孔位的布局做局部的壁厚补强，不需要在整个环周做均匀加厚，在保证结构强度的前提下尽可能控制零件自重。从安装边界维度考量，该环形构件的外径尺寸不能超过蛇形机器人单节关节的外壳最大轮廓，保证机器人在穿过狭窄管道、废墟缝隙时，环形构件的外边缘不会和通道内壁发生剐蹭卡滞；环体的轴向宽度需要和单节关节的摆动行程匹配，当相邻两节关节达到设计最大摆角时，两个相邻环形构件的对应边缘不能发生碰撞干涉，要预留出足够的摆动安全间隙，

　　这一点在做三维装配体的运动干涉检查时需要反复核验，很多初版设计往往会忽略大摆角下的环体边缘碰撞问题，实际样机测试时才发现关节摆角达不到设计指标，不得不返工修改环体的轴向宽度或者边缘倒角。这类环形构件的应用场景并不局限于蛇形仿生机器人，在多节串联的柔性机械臂、管道检测爬行器、可弯曲柔性输送装置的关节结构中，同类型的环形连接环都有广泛应用，零件的结构逻辑可以根据不同的关节驱动形式做适配调整：如果关节采用绳驱方式做动力传输，环体的对应位置可以预留出钢丝绳穿过的导向孔位，环体内壁对应孔位做圆角光滑处理，避免钢丝绳反复弯折时被锐边磨损断丝；如果关节采用集成式舵机直驱的方案，环体端面可以直接加工出和舵机安装法兰匹配的定位止口，

　　减少额外的转接零件数量，缩短整个关节的轴向尺寸。在零件的工艺选型上，这类小尺寸环形承载件如果采用非金属材质加工，多选择高强度尼龙或者碳纤维增强复合材料，通过3D打印或者数控铣削成型，自重轻且具备足够的韧性，能承受关节反复摆动带来的冲击载荷；如果是用于重载型串联移动设备的环形构件，则可以选择铝合金材质做数控车削加工，表面做阳极氧化处理提升耐磨性能，环体和运动配合面接触的位置可以根据磨损情况加装衬套，后期维护时只需要更换衬套就能恢复配合精度，不需要整体更换环体，降低设备的全周期维护成本。建模过程中需要特别注意环体边缘的倒角处理，所有和柔性防护套、线缆接触的棱边都要做圆角过渡，避免装配和运动过程中割伤防护层或者线缆外皮，同时环体上所有安装孔的位置度公差要和相邻关节零件的孔位基准统一，保证串联装配时孔位可以顺畅对齐，不会出现装配错位需要强行拧螺丝的情况，从结构细节上保障整个串联关节系统的装配精度与运行稳定性。
