CA6140车床拨叉垫片异形支承构件

　　该构件属于普通卧式车床进给与变速操纵机构中的配套支承类零件，对应CA6140系列车床拨叉组件的垫片部位，在整机操纵链路里承担隔垫、限位、贴合补偿与侧向支承的作用。车床在主轴箱、进给箱内部布置多组滑移齿轮，拨叉通过手柄、拉杆、凸轮或摆杆带动滑移齿轮沿花键轴轴向移动，实现不同转速、进给量的挡位切换；拨叉与滑动件、操纵杆、箱体侧壁之间需要设置垫片类零件，用来补偿装配间隙、分散接触压应力、限制拨叉侧向窜动，避免金属面直接贴合后出现磨损卡滞。

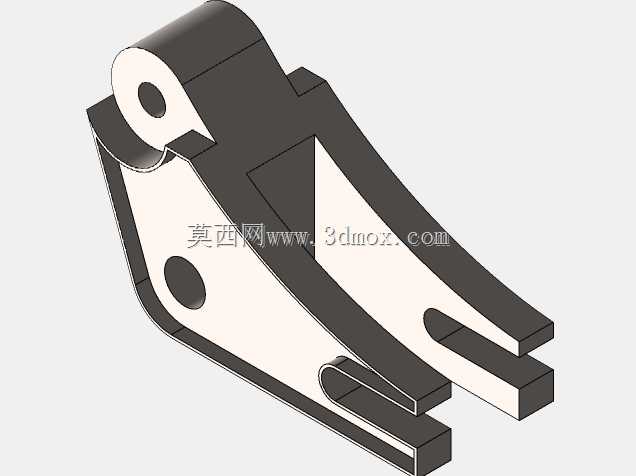

　　从结构外形看，零件并非规则平板，而是随拨叉运动轮廓形成的异形板件：一端为带圆孔的圆弧铰接端，孔位用于穿过销轴或固定螺钉，使垫片能够随拨叉组件在小角度摆动范围内保持定位；中部为大面积贴合区，板面与拨叉本体或相邻支承面贴合，承担接触压力传递；另一端延伸出分叉式叉口结构，叉口留出避让空间，用于跨过操纵杆、齿轮轮毂或轴系周边结构，防止装配时与相邻运动件发生干涉。板体上设置两处通孔，除铰接孔外，另一处孔位可用于定位销、紧固螺钉或减重避让，孔边周围保留足够实体宽度，避免螺钉压紧时出现局部压溃。

　　设计这类零件时，首先要服从拨叉组件的运动包络。拨叉在换挡过程中并非单纯直线移动，多数机构中会伴随绕销轴的小幅摆动，因此垫片轮廓不能只按静态装配位置绘制，必须核对拨叉从一个挡位到另一挡位的全过程位置，确认板边与箱体内壁、齿轮端面、拉杆台阶、弹簧座之间始终保留安全间隙。铰接孔的中心距是关键尺寸，它决定拨叉摆动中心与滑移齿轮推动槽之间的位置关系；若孔位偏差过大，拨叉行程会被改变，轻则出现挡位不到位、齿轮啮合长度不足，重则造成顶齿、脱挡或操纵力骤增。

　　板面厚度方向直接影响装配间隙。垫片过薄会使拨叉轴向定位不稳，滑移齿轮在工作中产生额外窜动，影响齿轮啮合平稳性；垫片过厚则会挤占拨叉活动空间，使操纵手柄阻力增大，甚至在换挡到位前形成机械顶死。因此实际设计中需要结合拨叉叉口宽度、齿轮轮毂槽宽、箱体支承面间距综合确定厚度，并在孔位周围保留均匀承压面。零件外缘的弯折与高低台阶，并非为了造型，而是为了在有限箱体内同时满足贴合、避让和刚度要求：靠近铰接区的圆弧轮廓可以分散销轴周围应力，避免尖角在反复摆动中产生裂纹；叉口端部的平行边用于嵌入拨叉或滑动件的限位区域，使垫片在受振时不易转动错位。

　　从安装边界看，该零件位于变速箱内部狭窄空间，周围润滑油气、金属磨粒和周期性振动并存，因此外形上尽量避免形成宽大的封闭积屑槽，板边过渡以平滑曲线和直线分段为主，既方便加工时下料、去毛刺，也利于装配时辨认方向。铰接孔与贴合面之间需要保持较高的位置精度，孔壁与销轴之间采用小间隙配合，保证垫片能够随组件微动而不发生明显晃动；另一处孔位若用于紧固，则需在孔周留出平整压紧面，使螺钉锁紧力均匀传递到板体，避免局部翘曲。

　　建模过程中，先在主贴合平面绘制异形轮廓，将铰接端圆弧、中部板身、分叉叉口和各孔位一次约束清楚，重点锁定孔中心距、叉口开度、外轮廓避让边界；随后通过拉伸形成基础板体，再依据相邻零件的贴合关系做出凸台、折边或局部加厚区域。对于需要让位的轴、杆和螺钉头部，采用切除方式形成孔或开口槽；对受力较大的孔边和叉根位置，则保留较大圆角与实体宽度。完成实体后，还需把垫片装入拨叉总成中进行运动校核，观察其在换挡行程内是否与拨叉、齿轮、箱体及紧固件发生干涉，并检查承压面是否完整覆盖实际接触区域。这样得到的构件既能满足车床操纵机构的装配要求，也能在反复换挡动作中保持稳定限位和耐磨支承。
