扇形弧面整体淋浴房卫浴结构

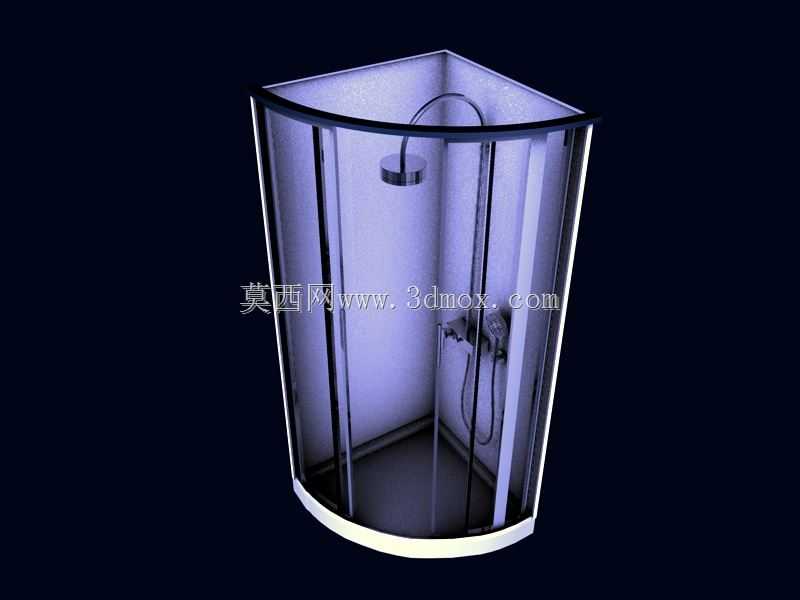

　　该结构对应住宅卫生间、酒店客房、公寓精装卫浴以及小型公共淋浴间中常见的角位整体淋浴房，主要用于在有限墙角区域内围合独立淋浴空间，阻挡水花外溅，同时保持干湿分区。产品采用扇形平面布置，两面靠墙，外侧为弧形玻璃围合，能够充分利用90度墙角，减少对卫生间通行面积的占用。相比矩形淋浴房，扇形外弧在开门、转身和清洁动线方面更适合紧凑空间；相比开放式淋浴，它通过玻璃门、底盆或挡水条形成明确的防水边界。

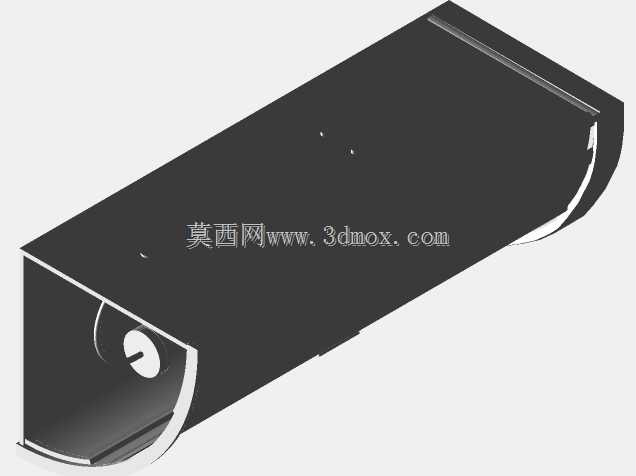

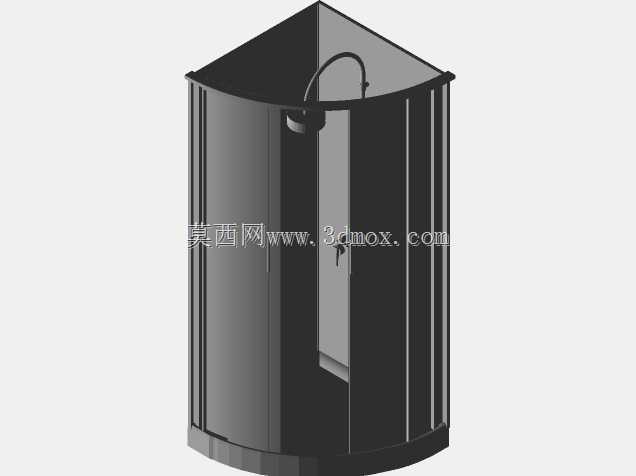

　　从结构组成看，模型包含弧形顶部轨道、底部承托边、竖向型材立柱、透明玻璃屏、活动门体、顶喷、手持花洒、混水控制阀、软管及墙面固定件。顶部弧形轨道承担门体导向和上部框体定位作用，底部边框与淋浴底盆或防水台面配合，形成门体下滑或限位结构。竖向型材不仅用于夹持玻璃，还承担框体找直、连接墙体和分散开合载荷的作用。玻璃部分承担主要隔水和视觉围护功能，厚度、边框夹持长度以及铰链或滑轮位置需要结合门高、门宽和反复启闭工况确定。

　　淋浴功能区的布置遵循人体站立、洗浴和操作的实际路径。顶喷位于上部弯管末端，水流覆盖人体站立中心区域；手持花洒通过升降杆或侧置支架固定，可满足局部冲洗、清洁底盆和儿童洗浴等需求；混水阀设置在人手容易触及的侧前方，避免使用者直接处于顶喷下方时调节水温造成不便。管路在墙内或型材后侧预留连接空间，阀体中心高度、花洒支架高度以及顶喷下垂高度均应结合常规卫浴安装尺寸协调，避免与门体开启轨迹干涉。

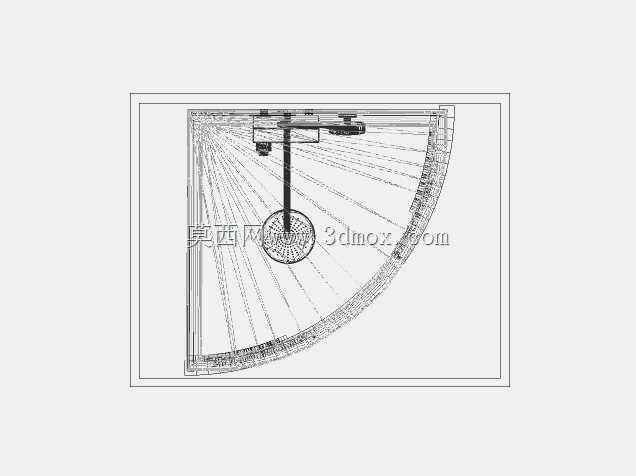

　　外形边界方面，扇形淋浴房的两条直边贴墙，外侧弧线决定玻璃和门轨的加工半径。建模时需要先确定墙角两侧的安装距离、弧面半径、底盆高度和玻璃高度，再推导门框、滑轨、铰链及密封条位置。靠墙型材应预留墙面不平整的调节量，玻璃与墙体之间通过密封胶或密封条完成防水收口。底盆边缘需设置挡水边和排水坡度，地漏位置应避开站立重心并便于维护。若项目采用下沉式淋浴区，则可取消高底盆，但仍需在地面构造层内完成坡度、防水和排水设计。

　　门体设计是该类产品的重点。弧形推拉门需要保证滑轮与轨道曲率一致，启闭过程中玻璃不能出现明显摆动、卡滞或脱轨；平开门则需重点校核铰链承载、门体自重产生的扭矩以及开门半径对卫生间洁具的影响。门缝处设置磁吸条、防水胶条和下挡水条，使水流在喷射和沿玻璃流淌时回流至淋浴区内部。五金件选用应考虑潮湿环境下的耐腐蚀要求，承力件不宜只依赖装饰盖板定位，需与型材或墙体增强部位可靠连接。

　　在三维建模过程中，玻璃、型材、轨道和水暖件应分层建立，便于后续展开工程图、干涉检查和物料统计。弧形轨道可通过路径扫描生成，玻璃门片按曲率和厚度分别建模，五金件按装配关系保留转轴、滑轮、锁紧螺钉等关键位置。装配校核时需关注门体开启极限、把手与固定玻璃的间隙、花洒软管摆动范围、维修时阀体拆装空间以及玻璃边缘与硬质框体之间的缓冲。该结构既可用于卫浴产品方案展示，也可作为精装卫生间布置、施工预留和非标淋浴房设计的参考。
