立式承压洗涤槽罐体结构设计

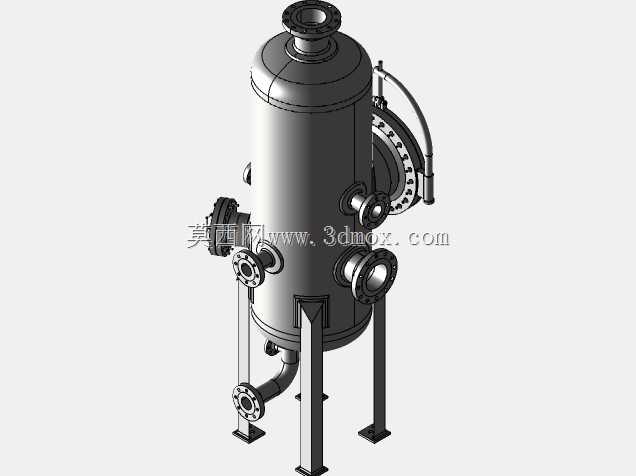

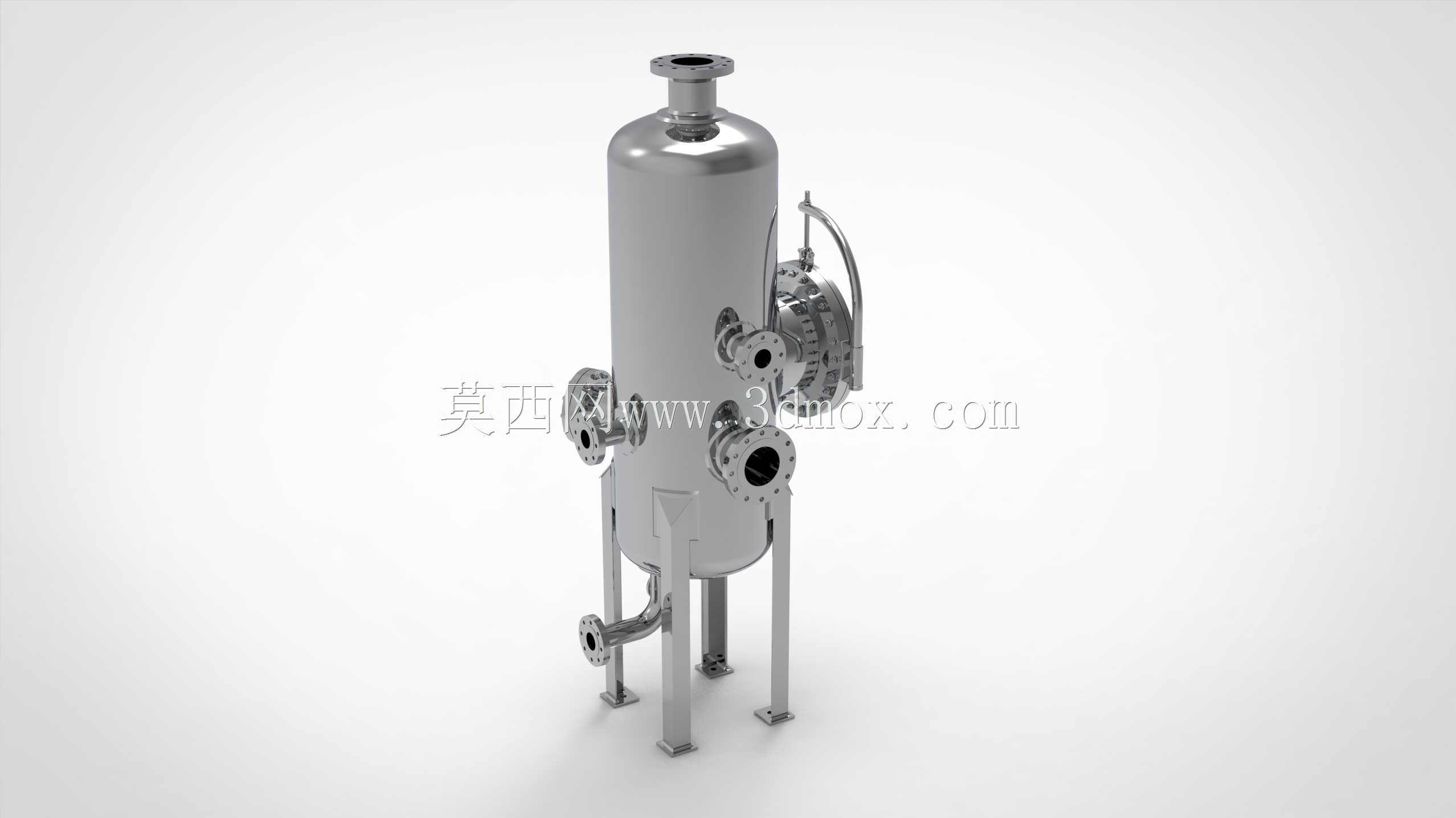

　　该结构围绕立式承压洗涤工况展开，罐体采用细长圆筒加椭圆封头的布置形式，主体轴线垂直于安装地面，顶部设置小直径接管，用于气相排出、补液或接入工艺管线；下部通过三根独立支腿将筒体抬离地面，使底排接口获得必要的操作和检修空间。支腿下端带有方形垫板，可通过地脚螺栓固定在混凝土基础或钢平台上，建模时需要重点核对支腿跨距、底板开孔位置与筒体下封头之间的高度关系，避免现场安装时底阀、排净管与基础梁发生干涉。

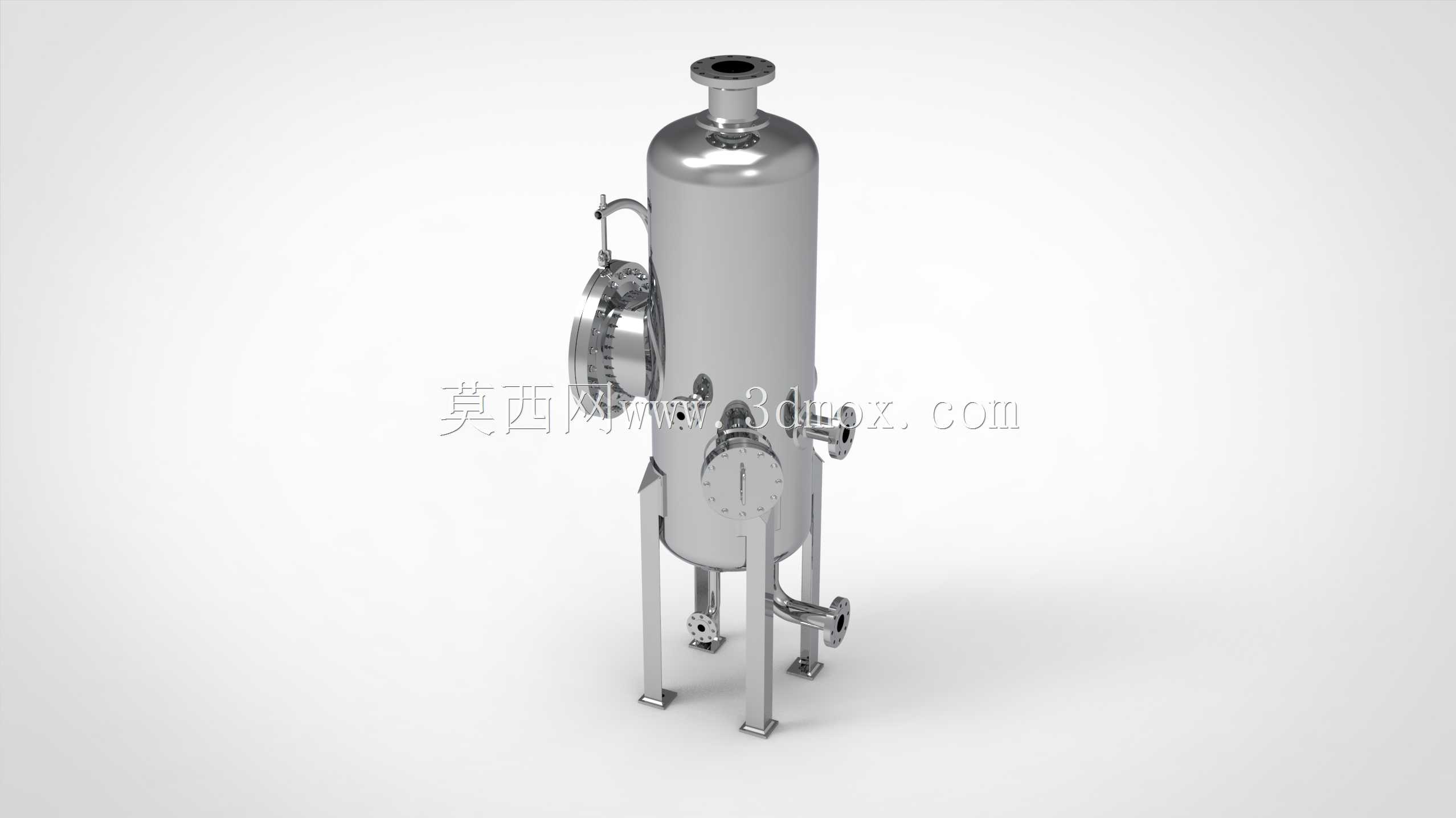

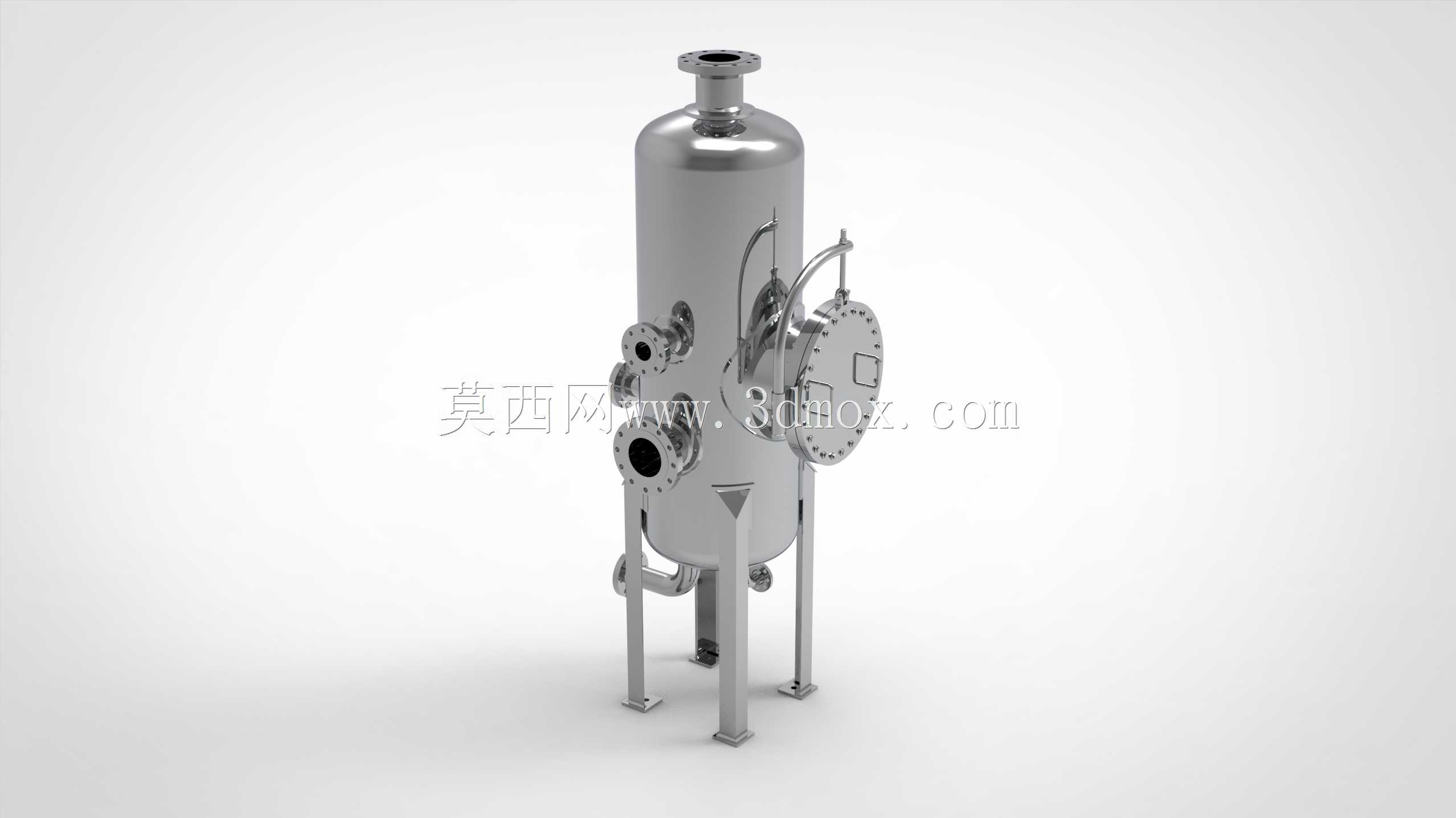

　　筒身侧面布置了多组功能接口。中上部较大的圆形快开结构可视作人孔或检修口，外圈带铰链与锁紧构件，便于内部填料更换、冲洗和检查；其附近保留小口径接管，可作为液位计、压力表、取样管或安全附件接口。筒体下部侧向伸出带法兰的弯管，通常用于出料、回流或循环连接，法兰端面方向和管中心高度在装配中要与外围管线坐标一致。底部区域还设置小口径阀门及接管，承担排净、放空或排污作用，这些附件虽然体积不大，但在整机布置中直接决定维护可达性。

　　从工艺用途看，这类设备常见于化工、制药、湿法冶金及环保处理流程，可完成物料洗涤、气液接触、固液混合后的暂存或反冲洗。工作时介质进入筒体后依靠高度方向形成停留空间，顶部和侧部接口配合外部泵、阀及管线实现进料、循环、排放和排气。设计思路上，圆筒主体有利于承压，封头过渡可降低局部应力集中；细长结构占地较小，但需要关注高重心带来的稳定性，因此支腿与筒体连接区应设置足够的补强或焊接过渡板。

　　外形边界主要由筒体直径、总高度、侧部人孔外伸尺寸和底管法兰位置共同决定。布置设备时，不能只按筒体投影预留空间，还应在人孔开启方向留出检修半径，在侧面法兰处留出阀门操作和管道拆装距离，在顶部接管上方保留法兰紧固空间。三维建模过程中，壁厚、封头曲面、接管相贯线、法兰螺栓孔和支腿垫板均需按装配关系准确表达，以便后续抽取工程图、核对管口方位并进行管线综合碰撞检查。
