双座越野巴哈赛车钢管底盘结构

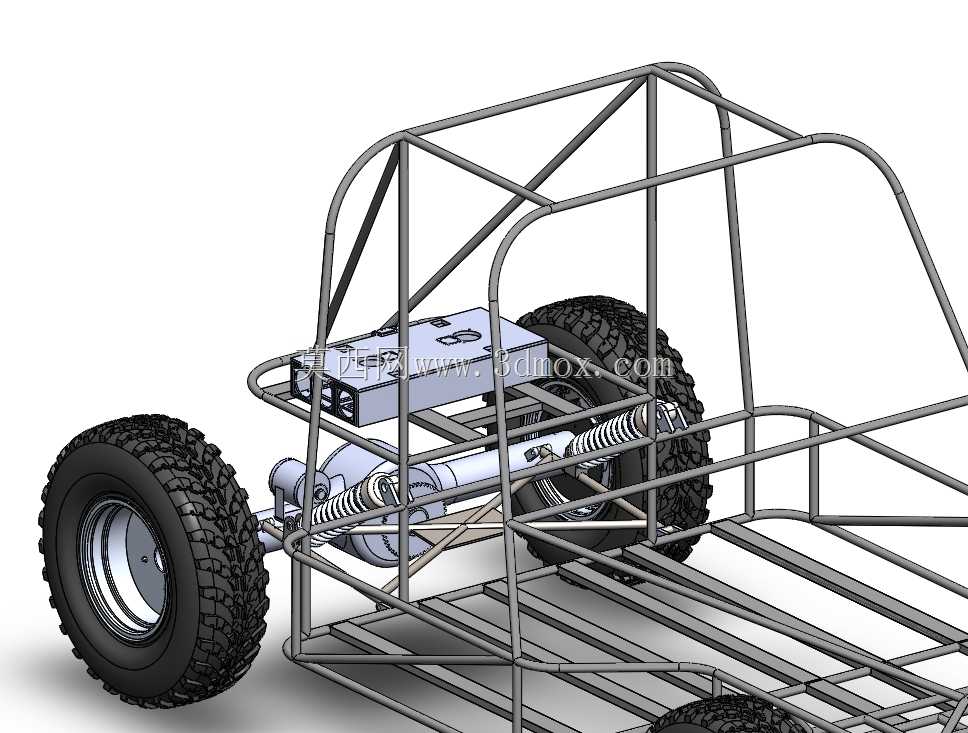

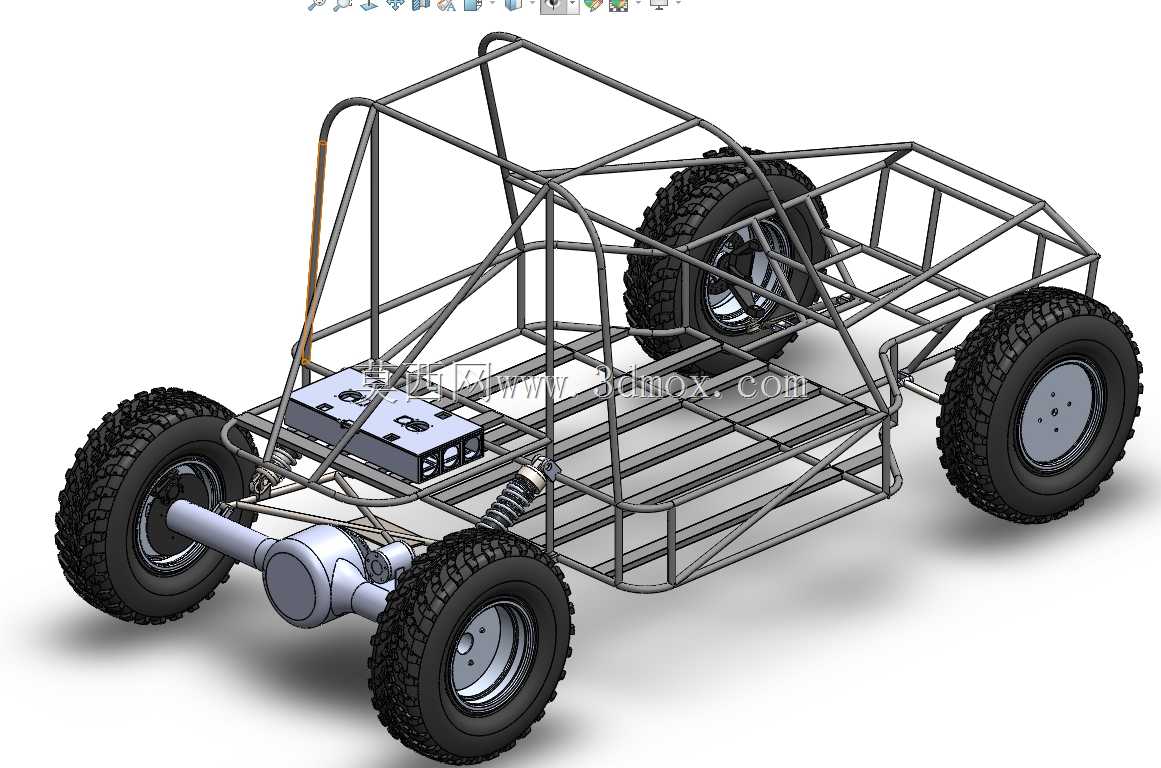

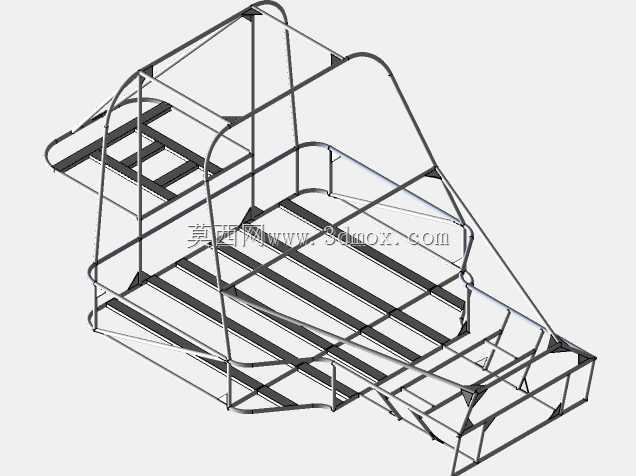

　　这套双座迷你巴哈越野底盘面向非铺装路面竞技、户外越野体验与教学样车开发场景，核心用途是承载动力总成、行走悬架、驾乘人员与防护覆盖件，在颠簸、飞跳、侧倾和低速冲击工况下维持整车几何刚度与操控一致性。建模过程中先从人机硬点切入，确定两名乘员并排乘坐时的臀部落点、靠背倾角、头盔上方安全间隙以及方向盘操作范围，再反向推导出座舱围框、侧边防撞梁、前部动力舱和后部承载区的空间边界，避免后期出现座椅干涉、转向柱穿腿或安全带锚点位置不合理的问题。车架主体采用空间钢管桁架思路，主管沿载荷传递路径布置：前轮受到的纵向冲击经下摆臂、减振器支座传递到前围斜梁，侧向力则通过横梁与门槛主管形成闭环；后部动力与后桥载荷围绕斜撑梁分散，座舱周边的防滚杆件在顶部、

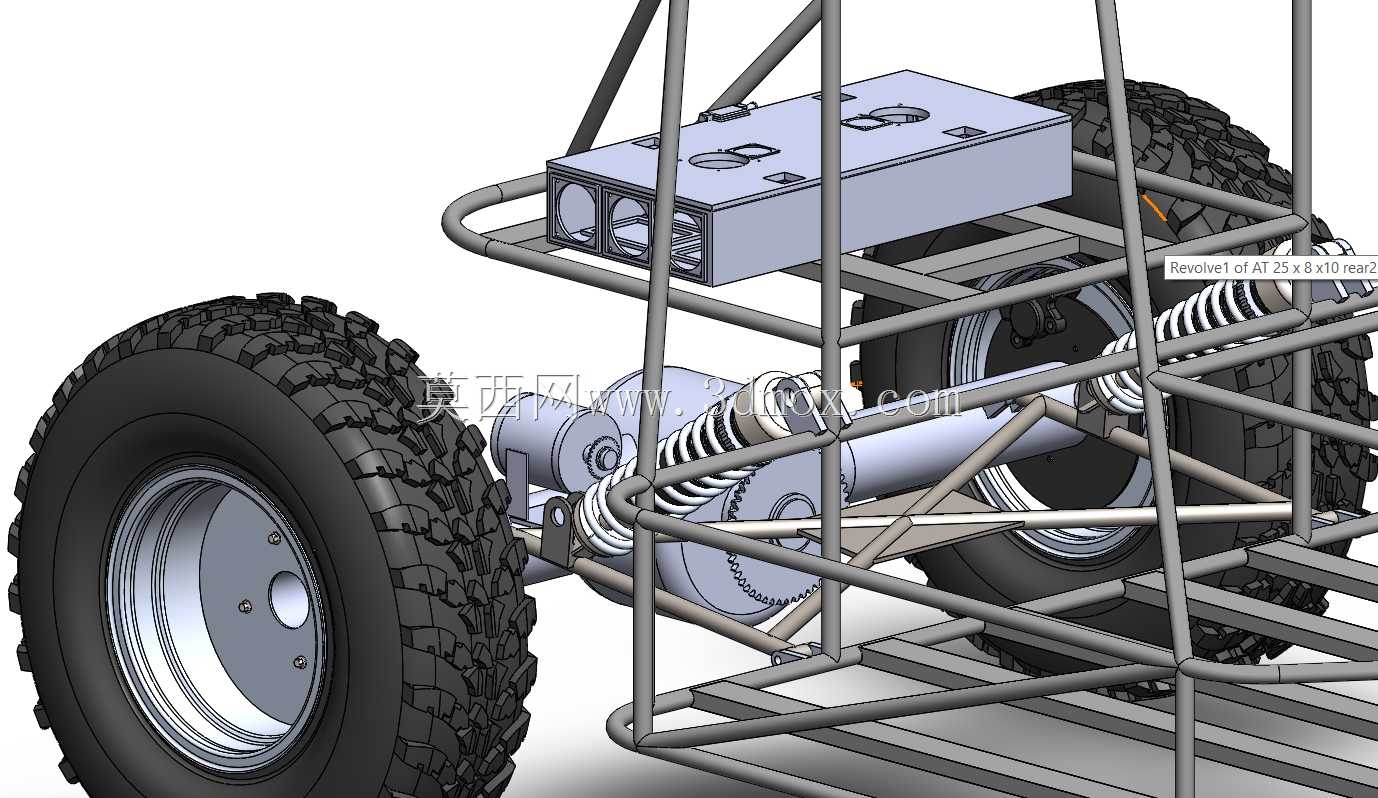

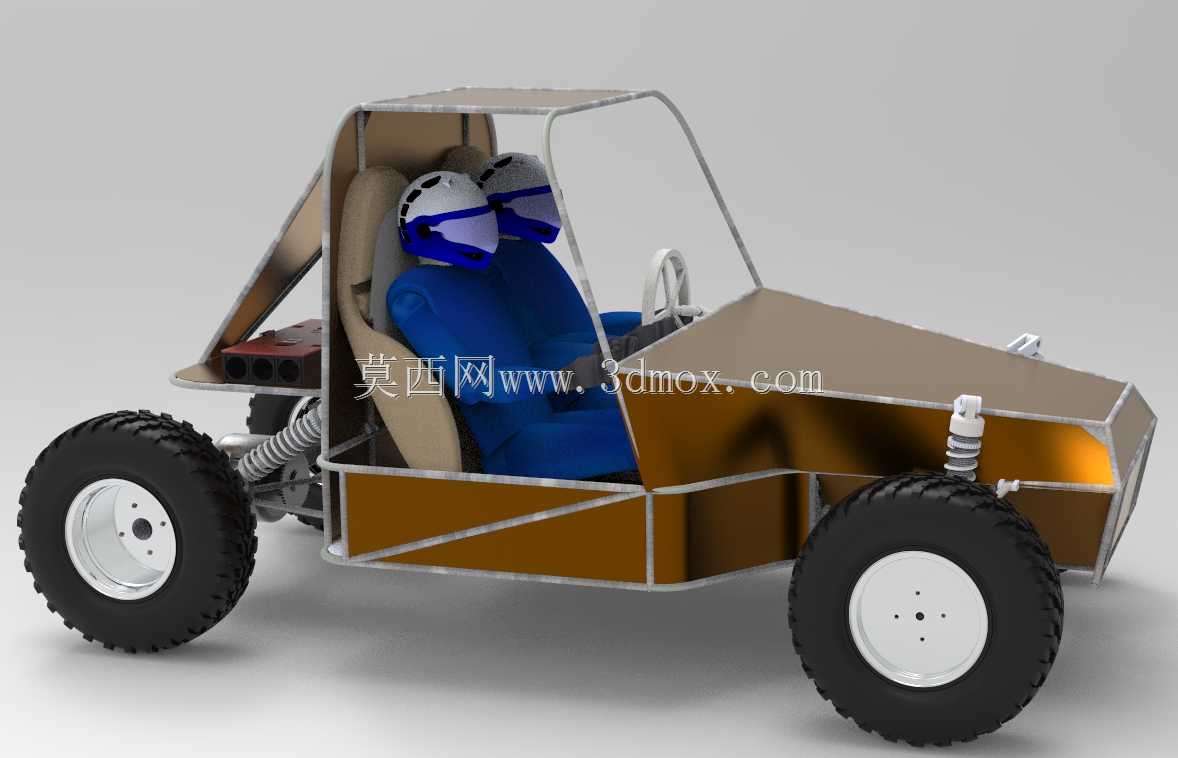

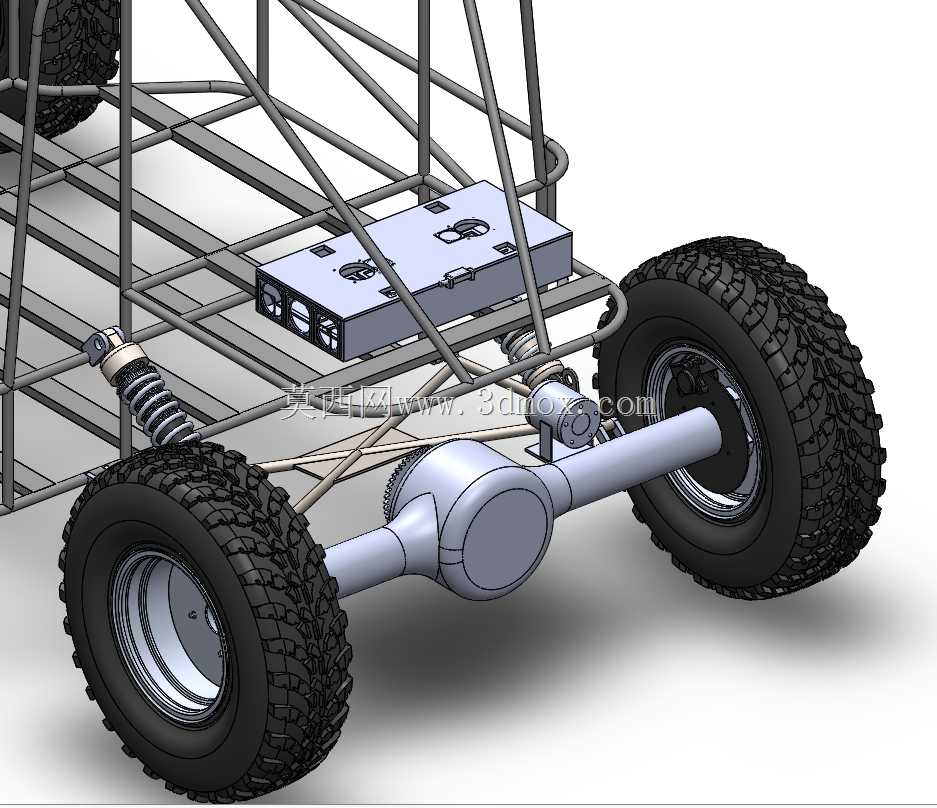

　　侧部和背部连续交汇，减少孤立悬臂节点。外形尺寸围绕小型越野卡丁车级别控制，轴距兼顾直线稳定性与小半径转向需求，轮距适当加宽以抵抗侧翻，轮胎外径较大并保留充足跳动行程，轮罩与车架之间预留泥石甩动和悬架压缩余量。前舱采用低矮楔形覆盖面，便于布置转向机、冷却部件和前部检修空间；后部裸露区域兼顾散热与拆装，侧板和底板可作为钣金护板安装基准。双座椅之间保留操纵机构与手刹通道，踏板组位于车头方向的抬高底板上，地板梁同时承担脚部支撑和侧向连接作用。悬架建模重点表达了长行程减振器、螺旋弹簧与摇臂的相对姿态，弹簧上座与车架管梁的连接位置经过角度校核，保证减振器在全行程中不与轮胎、车身覆盖件发生运动干涉。转向系统保留方向盘、转向柱及拉杆走向，

　　车轮转角边界与梯形机构关系清晰，可用于后续校核阿克曼特性。覆盖件采用简化钣金曲面表达，既呈现整车外观比例，也保留车架、悬架、座椅、轮胎等关键结构的可见性，方便设计者检查装配层级。该结构适用于巴哈赛车方案论证、钢管车架教学、越野车辆人机分析以及改装件布置参考，能够帮助工程人员在投产前梳理承载路径、维修开口和安全防护边界。
