立式冷热双出水公共直饮饮水设备结构

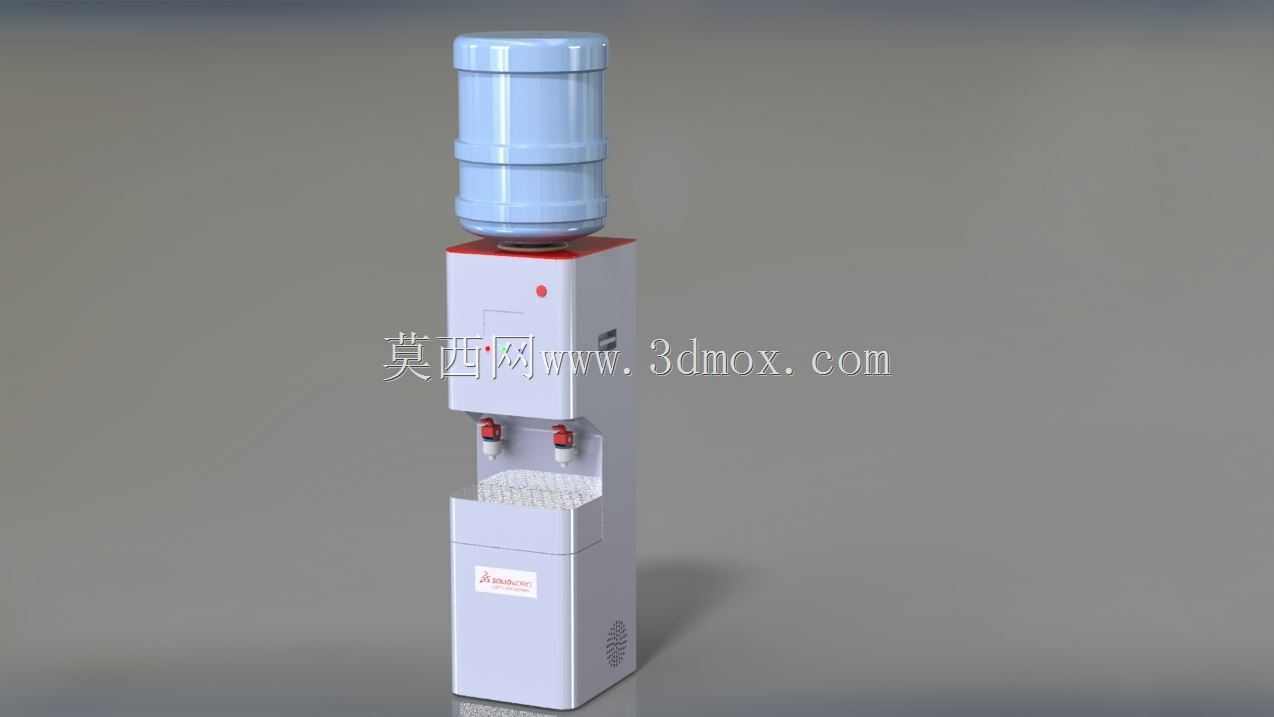

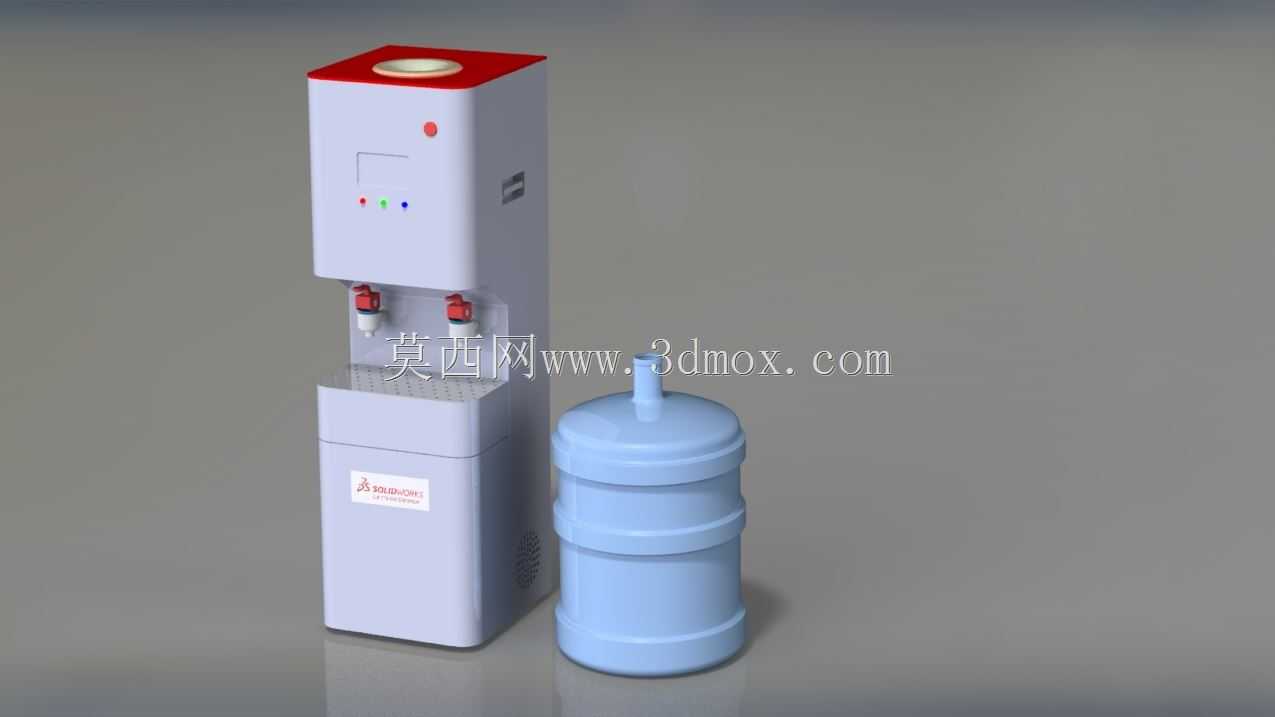

　　这款立式饮水设备的三维结构设计，核心围绕公共场景的饮水供给需求展开，在建模阶段就充分考虑了不同使用场景的安装边界与操作空间需求。从实际应用场景来看，这类设备多部署在办公区走廊、工厂车间休息区、学校教学楼公共区域、医院候诊区等人流相对集中的场所，因此整体外形采用窄款立式布局，占地面积控制在0.12平方米以内，设备总高度适配多数成年人站立操作的舒适区间，无需弯腰或抬手过高即可完成接水操作，接水区域预留的高度空间可兼容常规一次性水杯、保温杯、大容量运动水壶等多种盛水容器，避免接水时水花外溅。

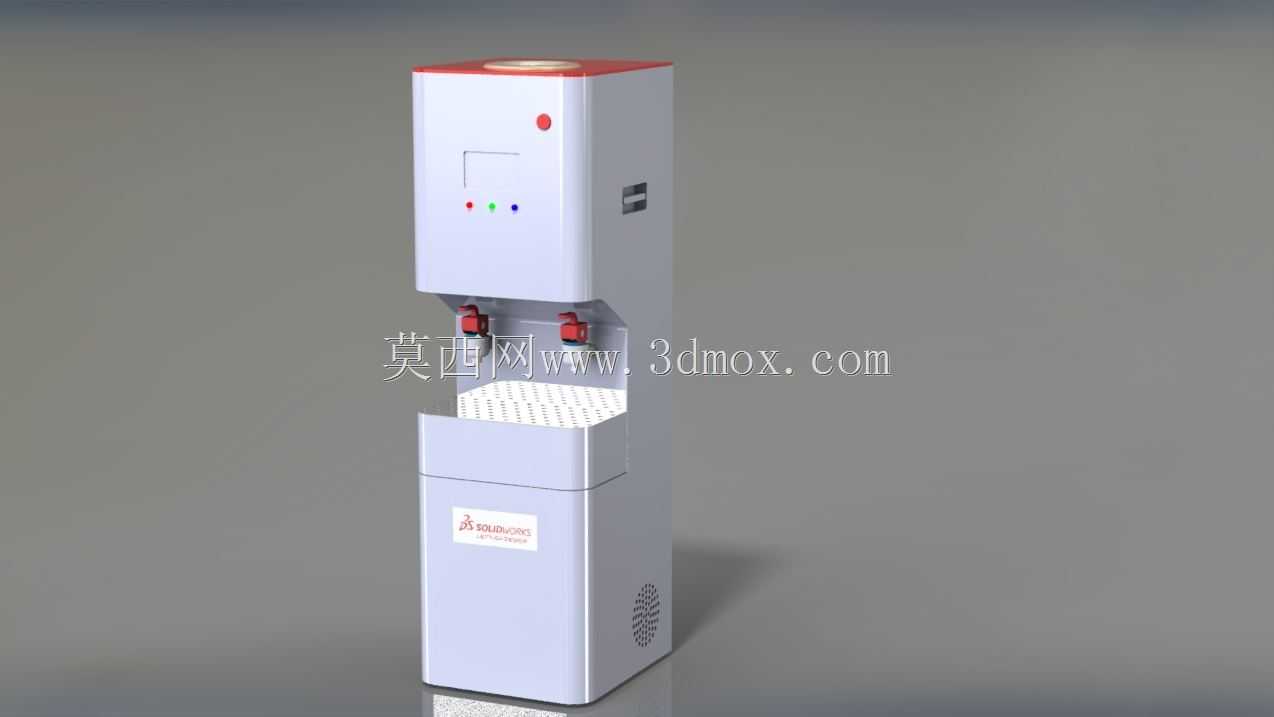

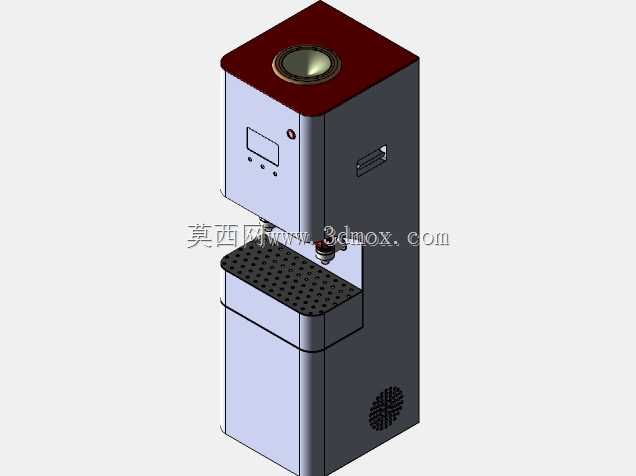

　　设备功能结构上采用双出水阀布局，分别对应常温水与加热后的饮用水，出水控制采用按压式机械阀结构，结构简单可靠，故障率低，适合高频次使用场景。设备上部为储水与温控模块集成区域，正面设置的状态指示灯可直观显示设备加热、制冷、待机的运行状态，用户无需额外操作即可判断设备是否处于可使用状态。中部接水区域设置可拆卸的接水盘，盘体带有格栅沥水结构，溢出的积水可暂存于盘内，日常清洁时可直接抽出倾倒擦拭，无需挪动整机。下部为设备的管线排布与散热区域，侧面开设的格栅式散热孔可保证内部制冷、加热模块的空气流通，避免长时间运行出现积热问题，背部预留的管线接口位置与墙面进水点、电源点位的常规安装高度匹配，安装时无需额外过度弯折管线，降低管线老化渗漏的风险。

　　建模过程中对设备的外壳拼接结构做了完整还原，外壳采用分体式卡扣加螺丝固定的结构，日常维护时可快速拆卸侧面板，对内部的加热胆、制冷模块、管线接头进行检修更换，无需整体拆解设备。设备底部预留可调式支撑脚结构，可适配地面不平整的安装场景，调整后可保证设备放置平稳，避免接水时设备晃动。整体结构设计没有冗余的突出部件，外壳边角做了圆弧过渡处理，可降低公共区域人员磕碰的受伤风险，适配高人流公共场景的使用安全要求。
