移动式回转臂架起重吊运设备

　　该设备面向车间内部、维修工位、仓储区域及临时装配现场的短距离物料转运需求，主要解决固定式行车覆盖不到、叉车进出不便或吊装点频繁变化的工况。整机采用可推移底盘与垂直立柱组合形式，上部水平臂架绕立柱回转，电动葫芦沿臂架方向移动，能够在有限扇形作业范围内完成工件起吊、悬停对位、横向移送和低位放料，适合模具上下机、零部件装配、设备检修及轻型载荷集中搬运。

　　从结构布置看，底部为方形承载平台，四角向外伸出可调支腿，支腿端部设置圆盘支撑，作业时通过支腿落地承担倾覆力矩，行走时则依靠底盘下方脚轮短距离移位。这样的设计兼顾了移动式设备的灵活性与吊装状态下的稳定性，尤其适合作业点不固定但地面条件平整的厂房环境。立柱位于底盘中心，承受臂架、葫芦、吊重及偏载产生的复合载荷，柱体与底盘之间采用加强连接，臂架根部通过三角斜撑形成刚性过渡，以降低悬臂端挠度。

　　水平臂架为箱型截面思路，上表面布置葫芦运行轨道，电动葫芦悬挂于臂架下方，包含起升电机、减速机构、卷筒或链条提升组件、吊钩组及限位结构。吊钩下方可配合吊带、卸扣或专用吊具使用，起升过程中通过制动器保持载荷，回转和移动依靠人工推送实现，结构简单、维护点少，适合中低频辅助吊装。臂端回转范围受现场障碍物、支腿布置和吊重幅度共同约束，选型时不能只看额定起重量，还需核对最大幅度处的允许载荷、吊钩最低高度、臂架下净空以及推移通道宽度。

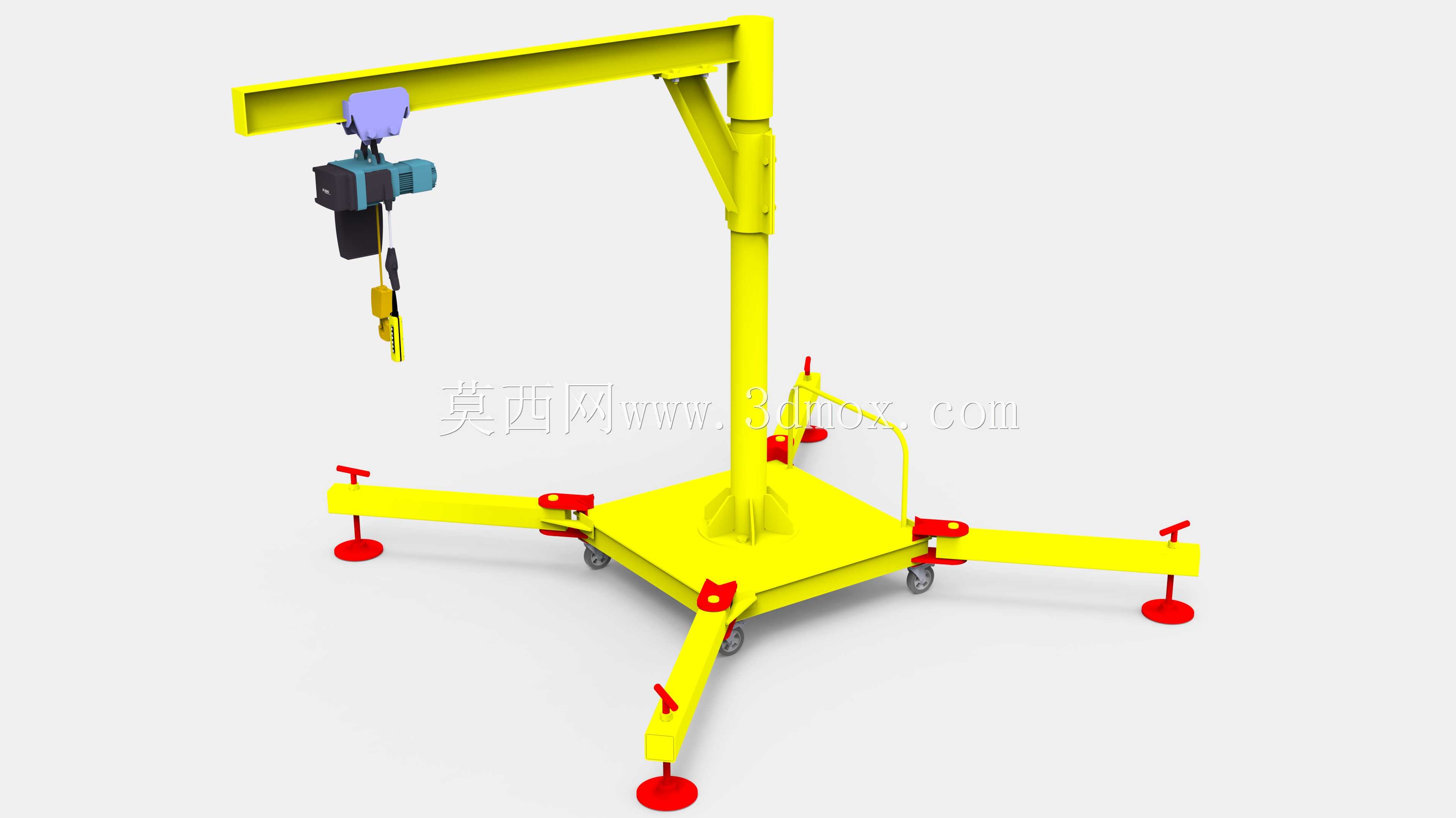

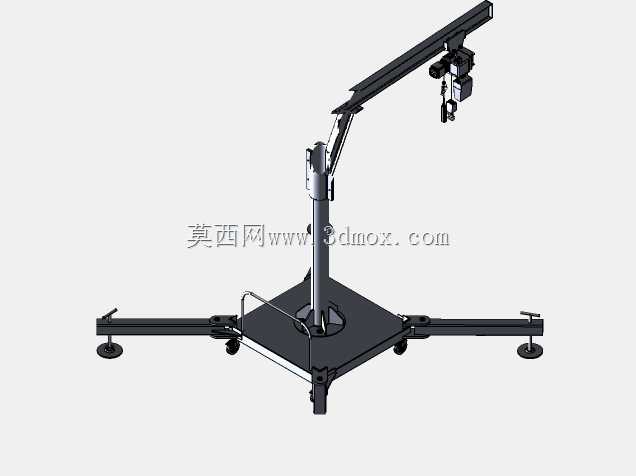

　　建模时需重点表达支腿伸缩或翻转锁定关系、脚轮与支撑盘的离地间隙、立柱回转中心、葫芦轮组与轨道配合、吊钩钢丝绳缠绕路径以及护栏扶手位置。底盘边界决定设备停放占地，外伸支腿展开后应预留操作人员站位和货物摆动空间；臂架处于最大幅度时，应校核整机稳定性、立柱连接强度和臂架变形。外形上，高可视度黄色涂装符合工程机械警示习惯，红色支腿手柄与支撑端突出操作部位，黑色葫芦组件与黄色主结构形成明确分区。

　　在实际安装使用中，设备不需固定地脚，转场后将支腿调平并确认脚轮离地，即可形成稳定吊装平台；作业结束后可收回支腿，利用脚轮推至靠边位置。其价值不在于替代大型行车，而在于为局部工位提供低成本、易部署的轻型起重方案。
