定柱式悬臂起重吊运设备结构设计

项目分类:起重机 发布时间:2023-10-07 ID:712622
  • 定柱式悬臂起重吊运设备结构设计
  • 定柱式悬臂起重吊运设备结构设计

  该定柱式悬臂起重设备主要面向车间内部短距离、定点位的物料转运场景,常见于机加工工位工件上下料、装配线部件吊装、仓储区域重型件周转以及维修工段的设备拆装作业,相比桥式起重机,它无需依托厂房梁柱铺设全程轨道,单台即可覆盖立柱周边扇形作业区域,对于厂房跨度不大、吊运点位固定、作业频次中等的生产场景适配性极强,能有效降低人工搬运重型工件的劳动强度,规避徒手拖拽、叉车近距离对位带来的磕碰风险。

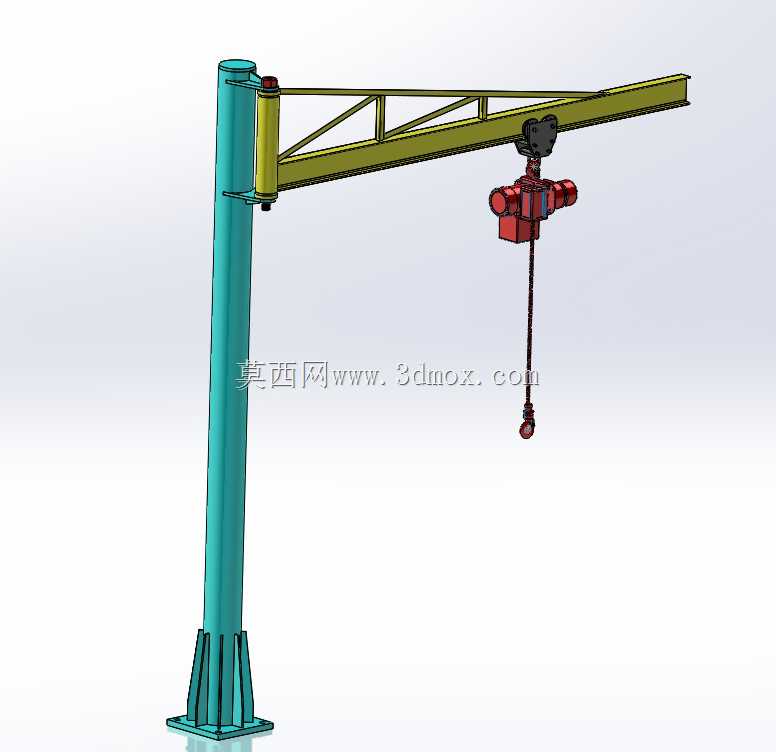

  从结构组成来看,整套设备由底部锚固立柱、回转支承段、横向桁架悬臂、电动葫芦行走机构、吊钩吊具组以及驱动限位部件构成。立柱采用厚壁卷管成型,底部设置放射状加强筋的法兰底座,安装时通过多组地脚螺栓与混凝土地面刚性固定,底座加强筋沿周向均匀分布,可抵消悬臂满载回转时产生的倾覆弯矩,避免立柱受偏载出现根部变形。悬臂段采用桁架式焊接结构,上下弦杆搭配斜向腹杆,在保证整体抗弯刚度的前提下大幅降低自重,减少悬臂端的下挠量;悬臂根部通过回转套与立柱顶端连接,支持人工推动或电动驱动实现360度范围内回转,回转位置设置阻尼限位,避免快速转动时吊重出现过大摆动。

  电动葫芦沿悬臂下侧的轨道横向行走,起升机构集成在葫芦小车上,钢丝绳垂直下放带动吊钩组完成重物升降,行走与起升动作均设置双向机械限位,行走至悬臂两端、吊钩到达上下极限位置时自动切断动力,防止脱轨、过卷故障。设计阶段首先需要确认现场的额定吊运载荷、作业覆盖半径、最大起升高度三个核心参数,以此反推立柱管径、壁厚,悬臂弦杆截面尺寸以及地脚螺栓的规格等级:作业半径越大,悬臂根部承受的弯矩越高,桁架腹杆的排布密度也要对应提升,避免悬臂满载时出现明显震颤。

  安装边界方面,立柱基础需要做配筋混凝土浇筑,预埋螺栓的埋深需满足抗拔要求,立柱安装后垂直度偏差控制在千分之一以内,防止回转过程中出现卡滞;悬臂安装完成后需保证空载状态下悬臂上翘度符合规范,满载下挠值不超过跨度的1/500,设备周边需要预留足够的回转安全空间,避开厂房管线、其他固定设备,吊运路径下方禁止设置常驻操作工位。整套结构建模时完整还原了各部件的装配关系,焊接件、机加工件、标准件层级划分清晰,可直接用于结构校核、工程出图以及现场安装指导,针对不同车间的工位布局,还可通过调整悬臂长度、立柱高度适配不同的作业高度与覆盖范围,部分防爆场景下也可将电动葫芦替换为防爆型部件,满足化工、喷漆车间的特殊吊运需求。
