这套四对爪伸缩夹持结构主要面向车床上下料、小型工件转序以及柔性工装定位场景,在CA6140类普通车床改造、自动送料工位和教学实训平台中都能找到对应位置。它不是单纯追求大夹紧力的刚性卡盘,而是通过多组爪片之间的联动关系,在接触工件后形成自适应包络,适合轴类、盘类以及外形存在轻微偏差的毛坯件抓取。
从实际用途看,该机构的核心价值在于把伸缩动作和夹持动作合并到紧凑空间内。爪部展开时可越过工件外缘或避让相邻工装,收拢后再完成定心与保持;在节拍较短的机床加工线中,这种动作顺序能减少机械手与卡盘、刀架之间的干涉风险。结构中设置了可变灵敏度触发环节,爪片接触阻力达到设定区间后即可推动后续锁止,而保持力可通过弹性元件或驱动端行程进行调节,避免薄壁件被夹变形,也能保证较重工件在快速移动时不松脱。

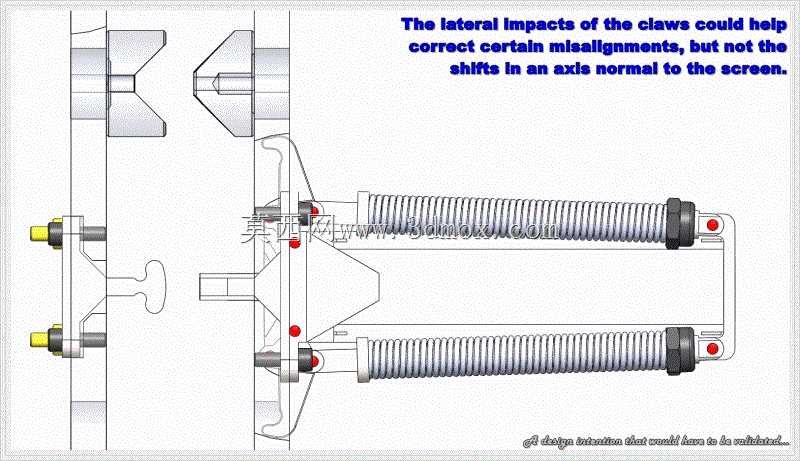

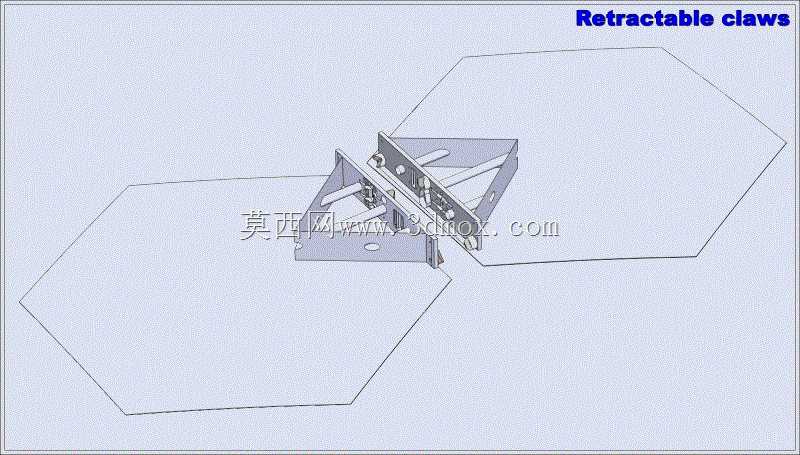

设计思路上,模型把四组爪体围绕中心对称布置,相邻爪片通过铰接板、滑块和限位槽传递运动。收拢过程中,各爪并非独立直线进给,而是随支架摆动产生近似径向收缩的轨迹,因此工件直径在一定范围内变化时仍能保持多点接触。爪片内侧保留了贴合面和让位缺口,既能传递轴向冲击,也能在对接运动关节时起到引导作用;当执行端需要快速插入或对齐时,机构可先利用冲击越过微小错位,再依靠保持力稳定连接。
外形与安装边界方面,整套夹爪采用扁平盘式布局,主体厚度集中在中部驱动连接区,四爪展开后外径明显增大,收拢时占用半径减小。建模时需要重点校核三个空间:一是爪片完全张开时与机床防护罩、送料道的最小间隙;二是铰接板摆动到极限位置后,相邻连杆是否发生贴合干涉;三是中心安装面与机械手腕部或气缸活塞杆的连接尺寸。中部支架承担主要弯矩,板件折弯方向和加强筋应沿夹持反力路径布置,螺钉连接区需预留扳手空间。
在结构细化时,爪尖磨损后应可更换,铰接孔与销轴之间建议保留润滑或衬套结构;触发力调节部位要便于在设备外侧操作,而不是拆卸整个爪体。对于三维建模人员,装配中应把爪片展开、半收拢、完全夹紧三种状态分别做运动校核,确认极限位置下连杆夹角、滑块行程和工件接触点同步变化。这样得到的机构既能服务机床自动上下料,也可作为柔性夹持模块移植到其他自动化搬运设备中。
