1250毫米规格金属板材剪切下料设备

　　钣金加工车间里，薄板定长裁切是工序流转里最常见的前置环节，这台设备的有效裁切幅面做到1250毫米，刚好覆盖常规冷轧钢板、镀锌板、铝板的标准料宽，不用在进料前额外做拼料或者裁边预处理，工位排布时可以直接对接卷料开卷线或者平板料上料台，从落料环节就减少二次转运的工时浪费。

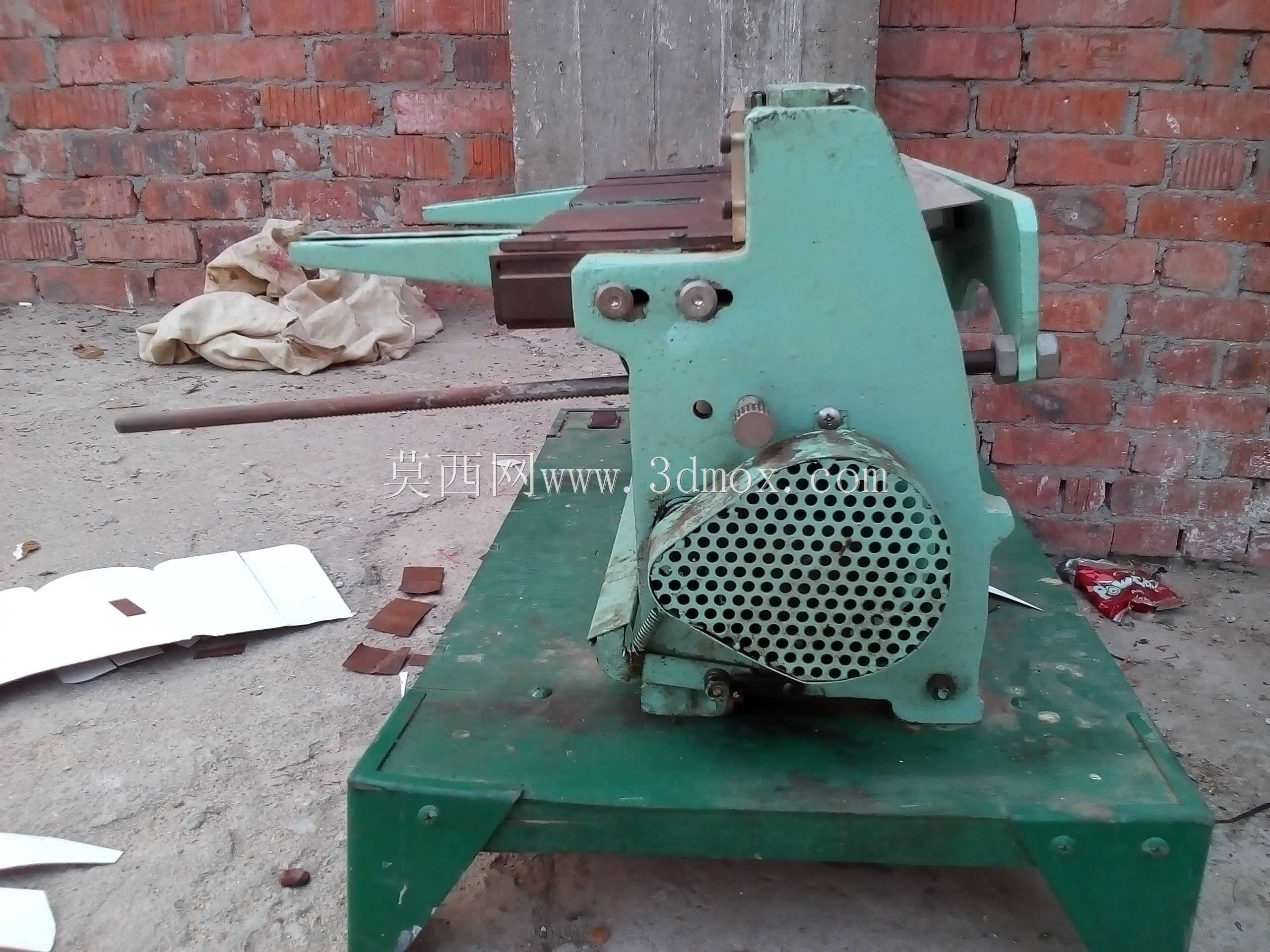

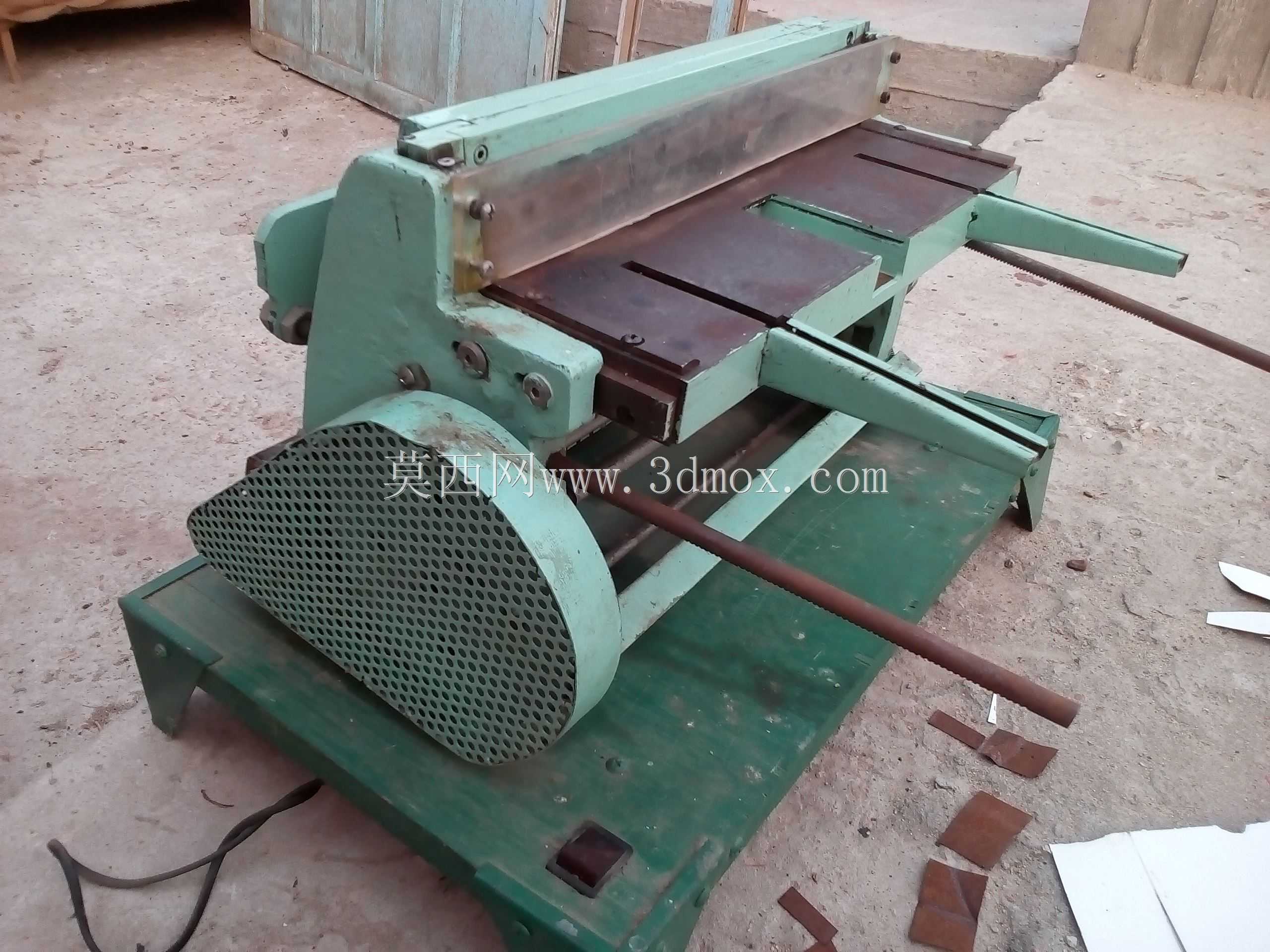

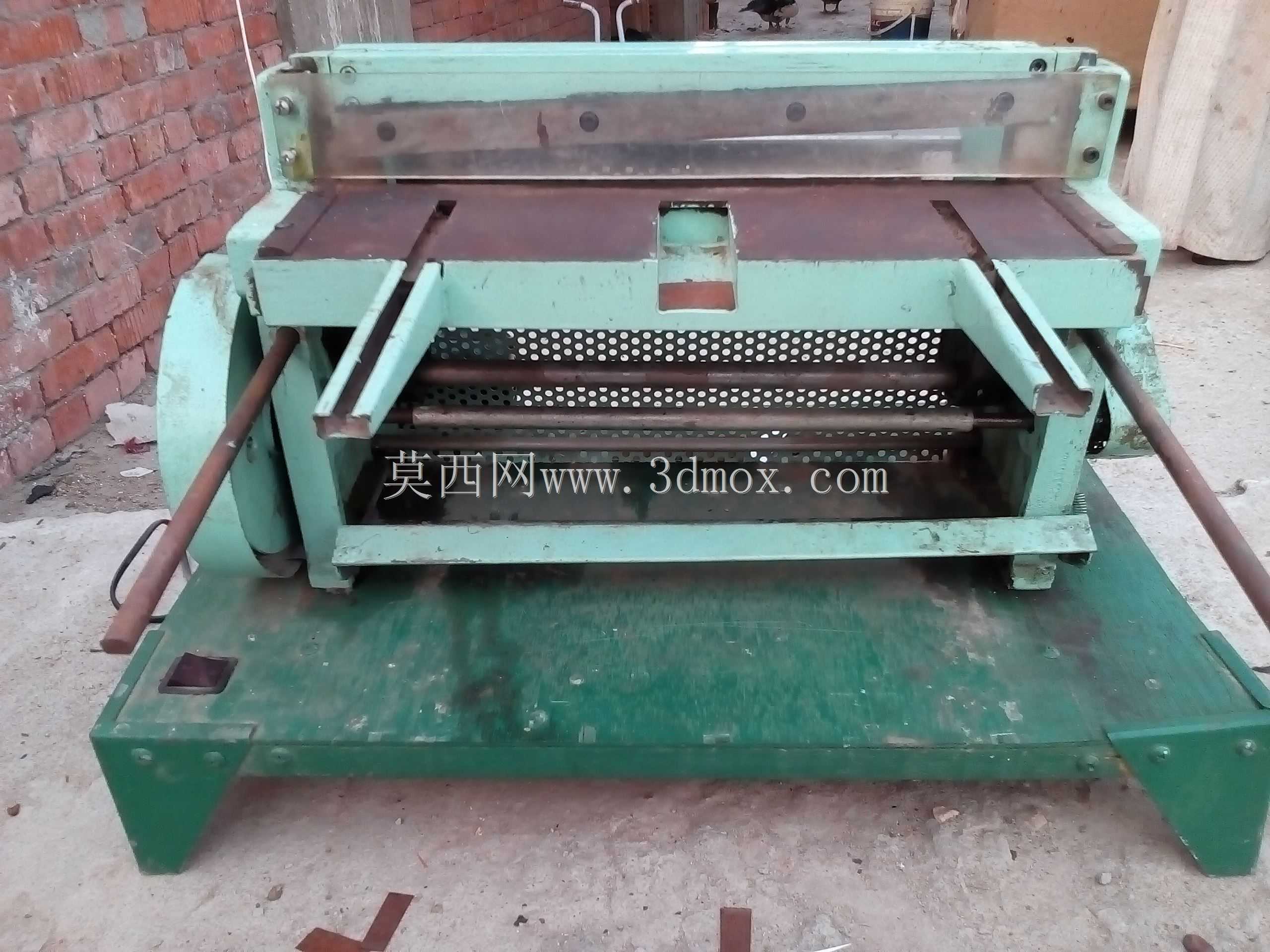

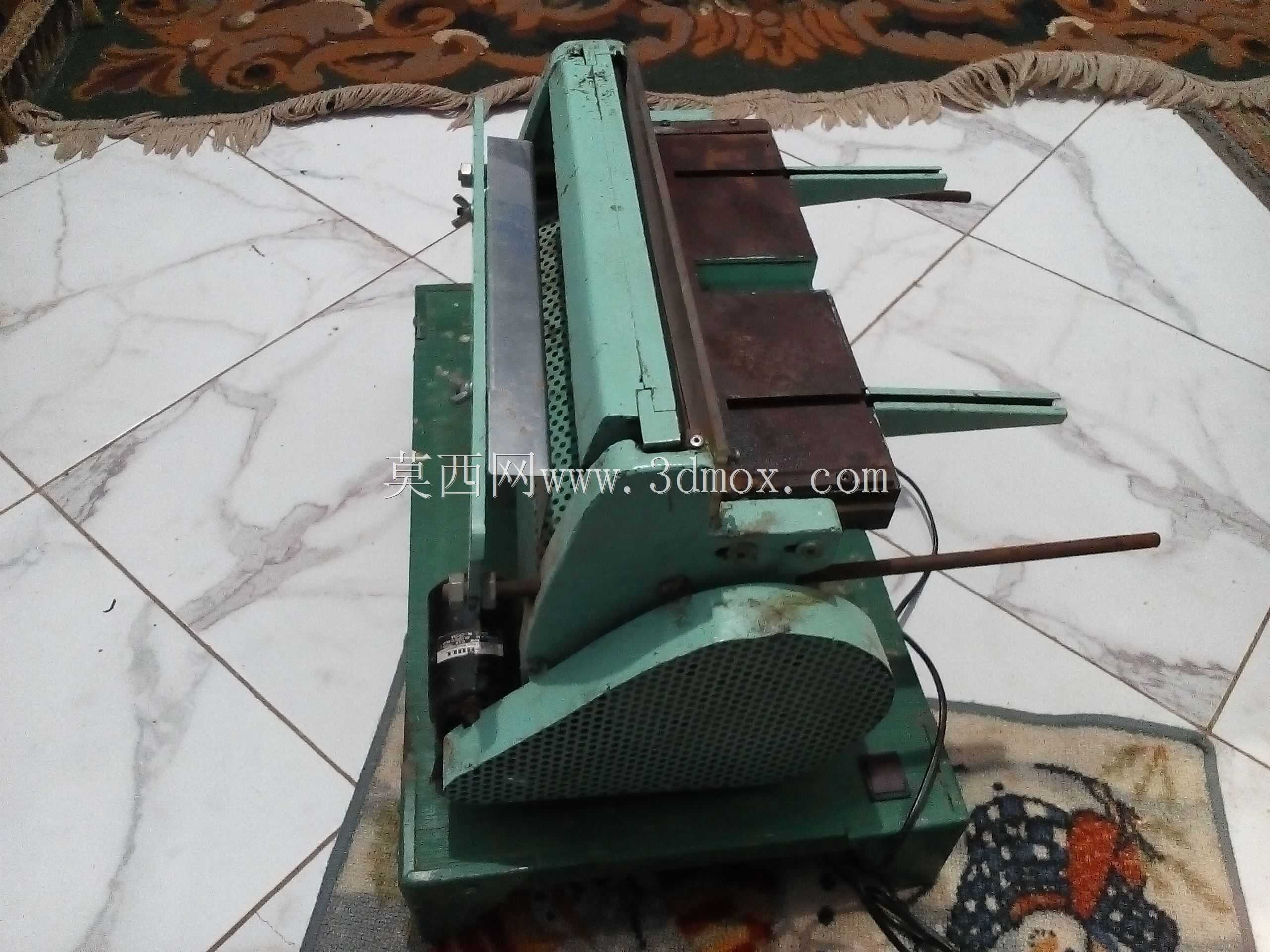

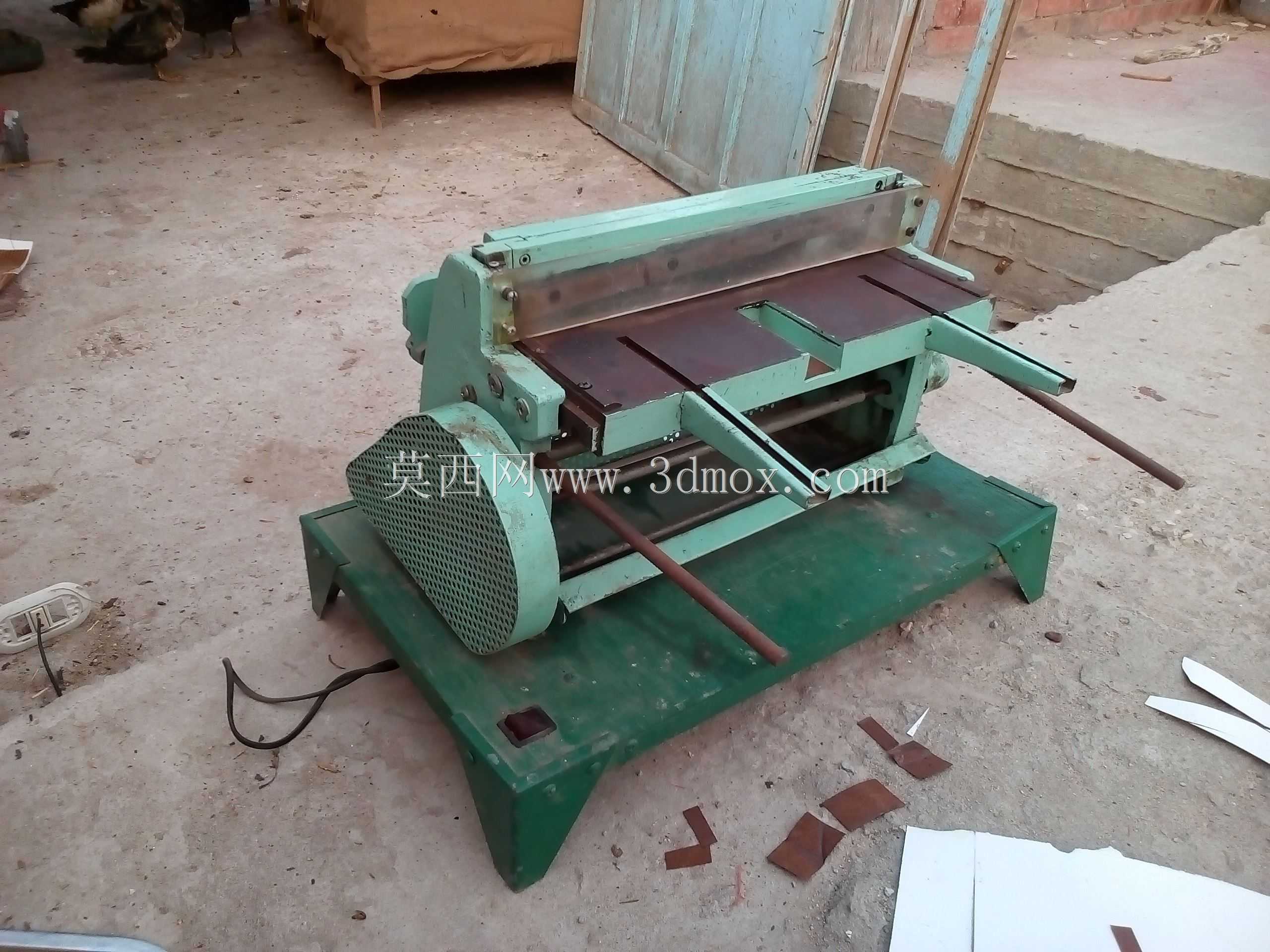

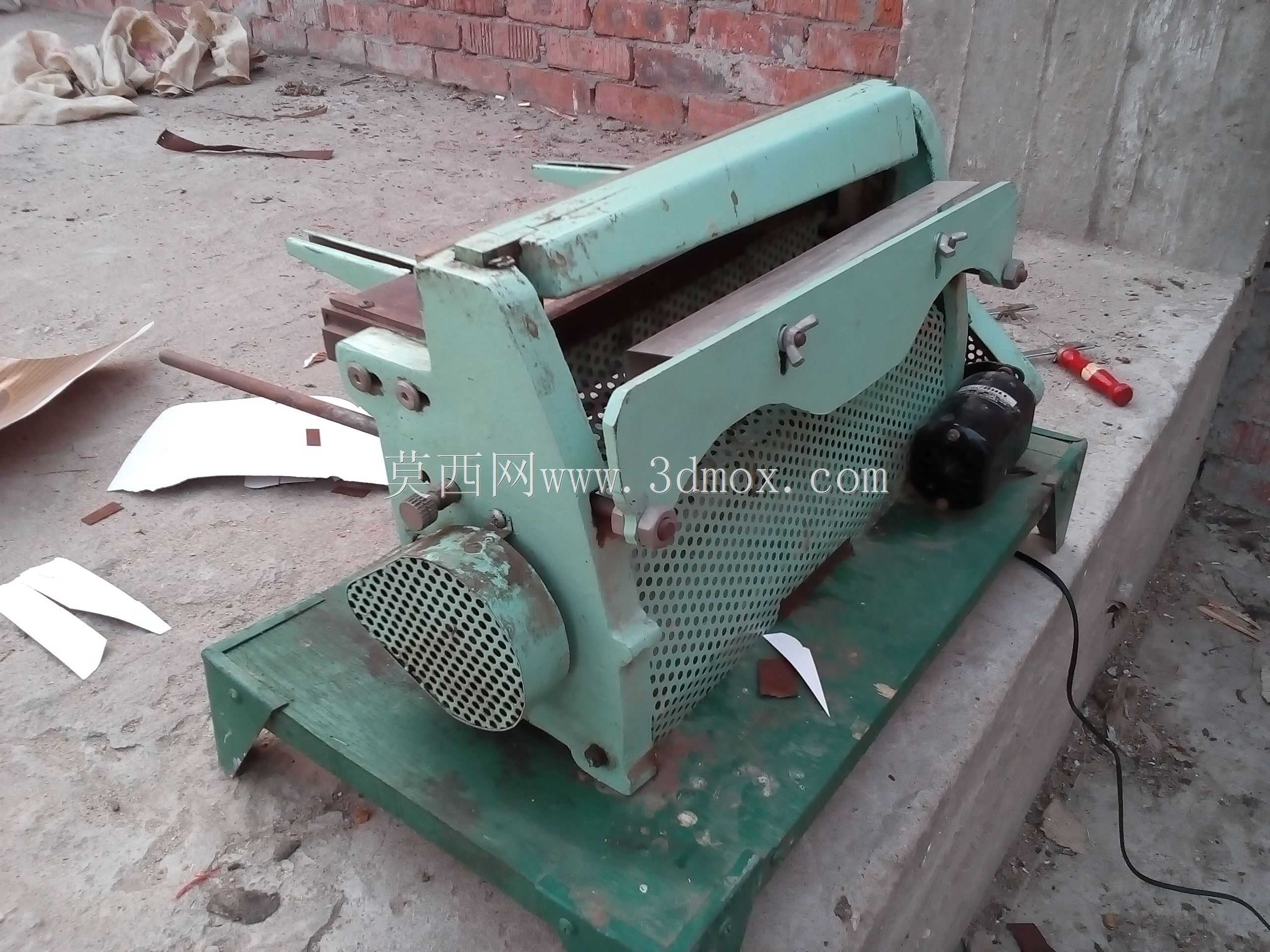

　　从整机结构布局来看，主机采用落地式焊接床身作为承载基础，床身内部做了交叉筋板补强，剪切作业时刀架往复冲击的载荷可以直接传导到地面，不会因为机身刚性不足出现刀口颤振，切边断面的直线度和垂直度才能稳定控制在钣金工艺允许的公差范围内。上刀架做倾斜式布置，剪切过程中刀刃不是同时接触整幅板材，而是从一侧逐步完成冲剪，大幅降低单次裁切需要的驱动扭矩，配套的动力单元安置在床身侧下方的护罩内部，传动链路短，日常维护时拆开护罩就能检查传动部件的磨损状态。

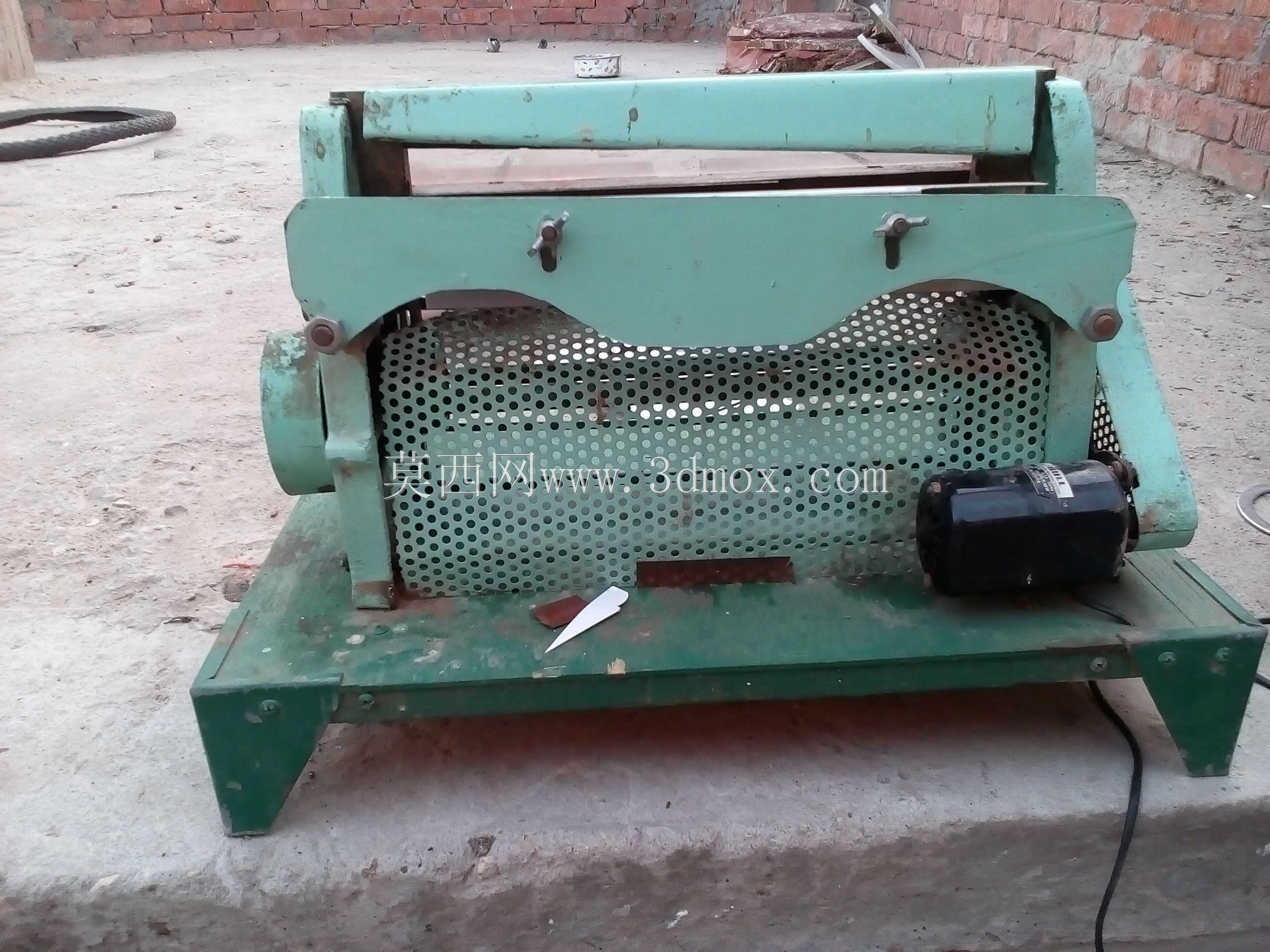

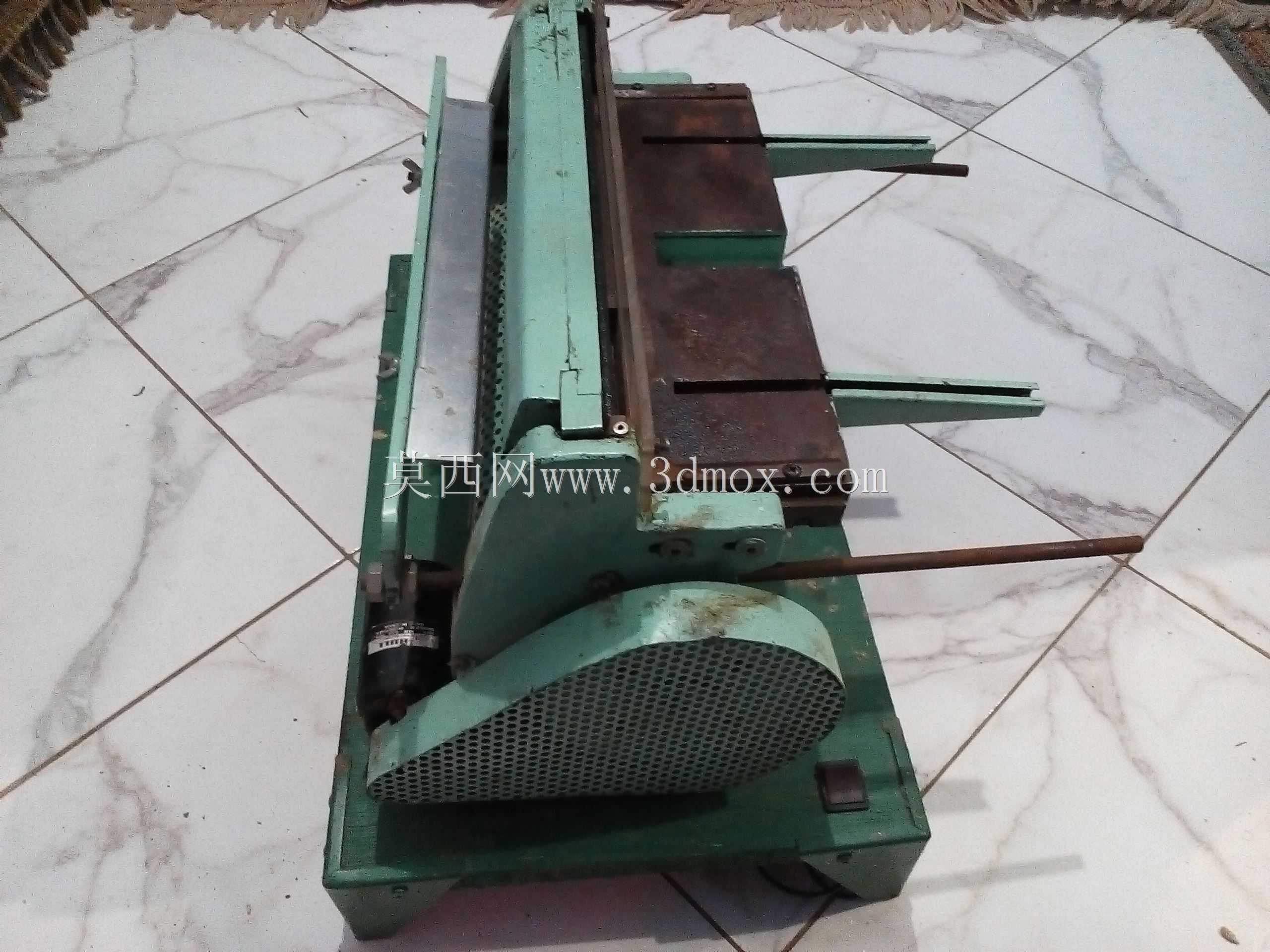

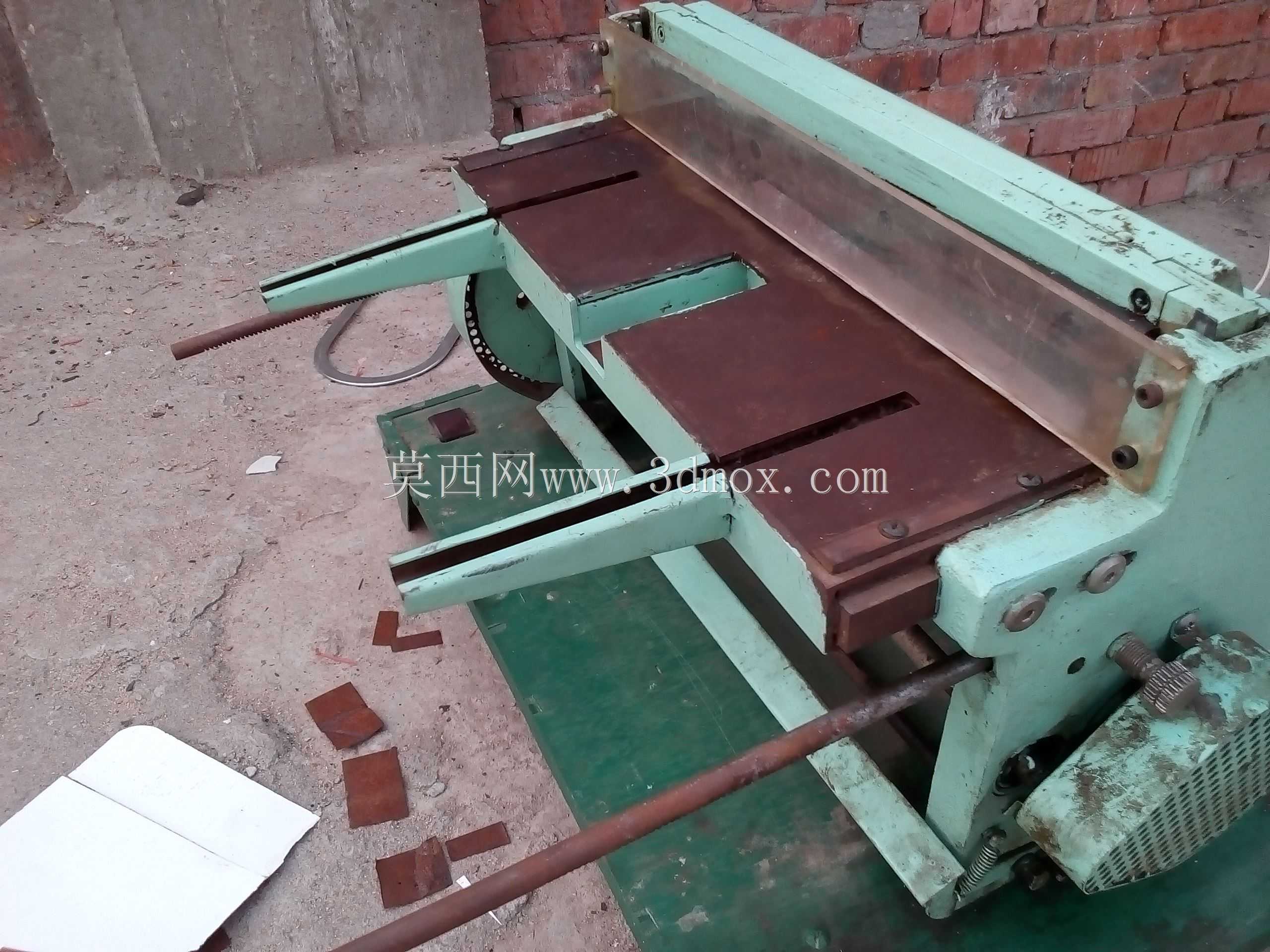

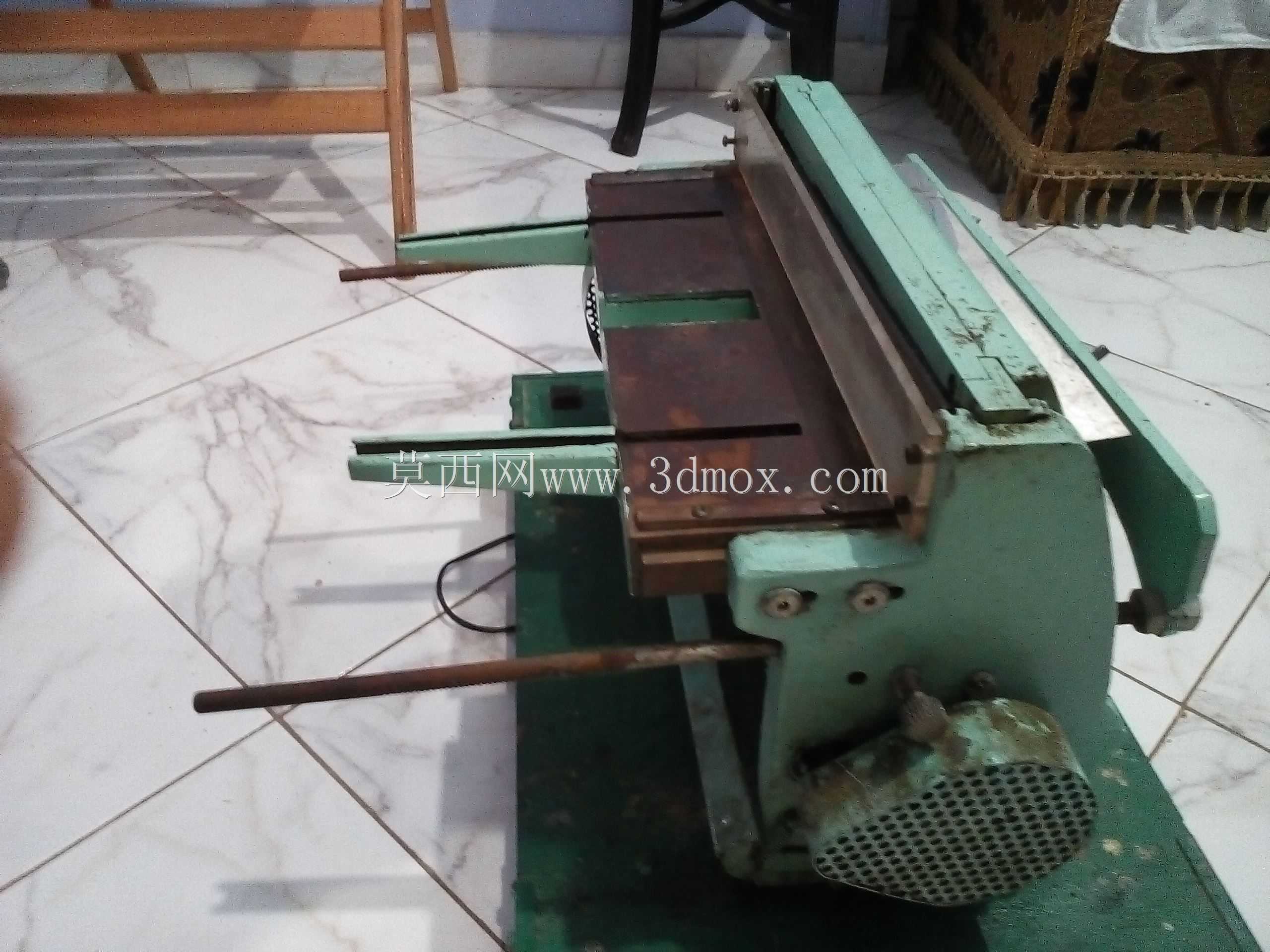

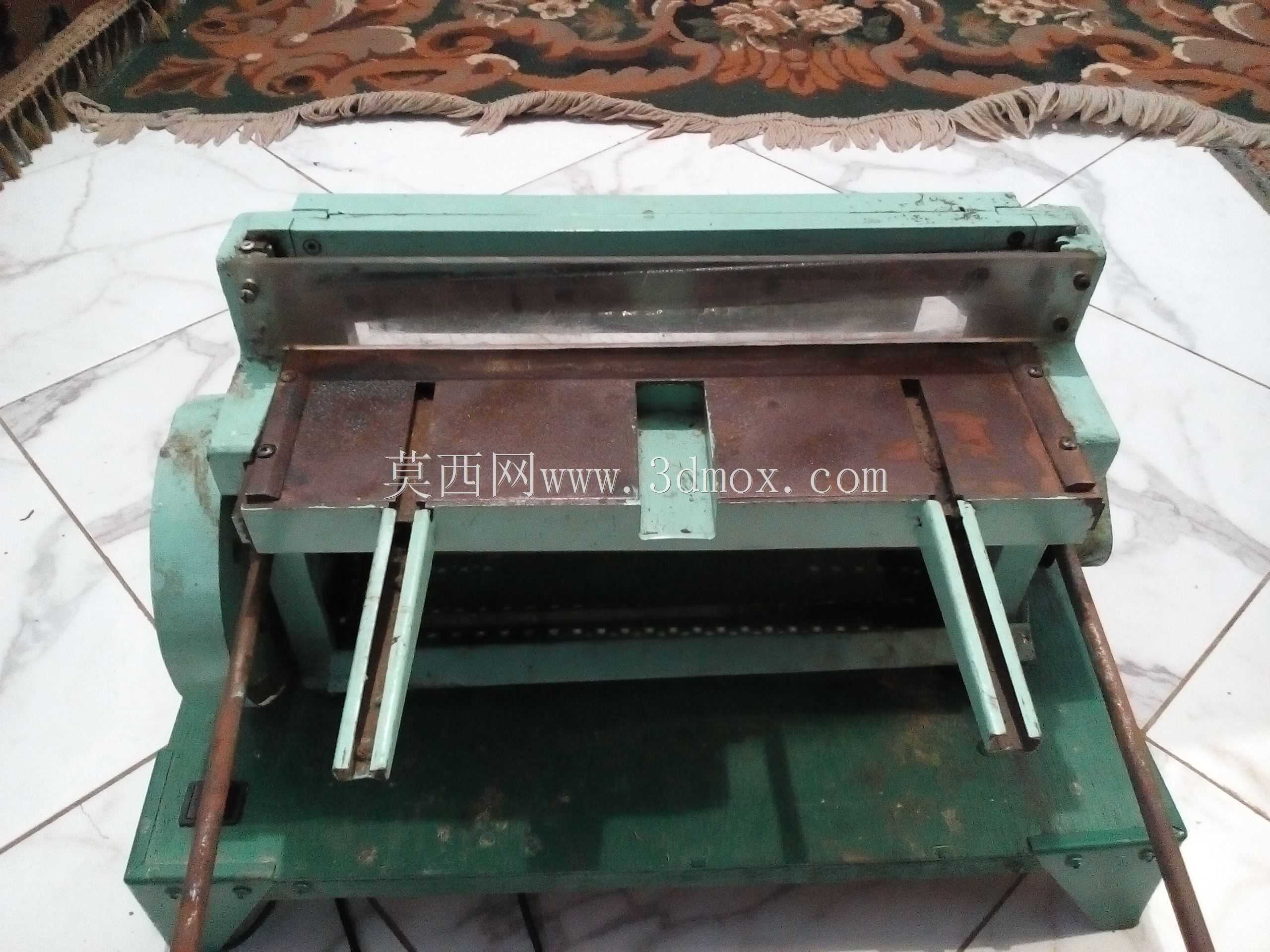

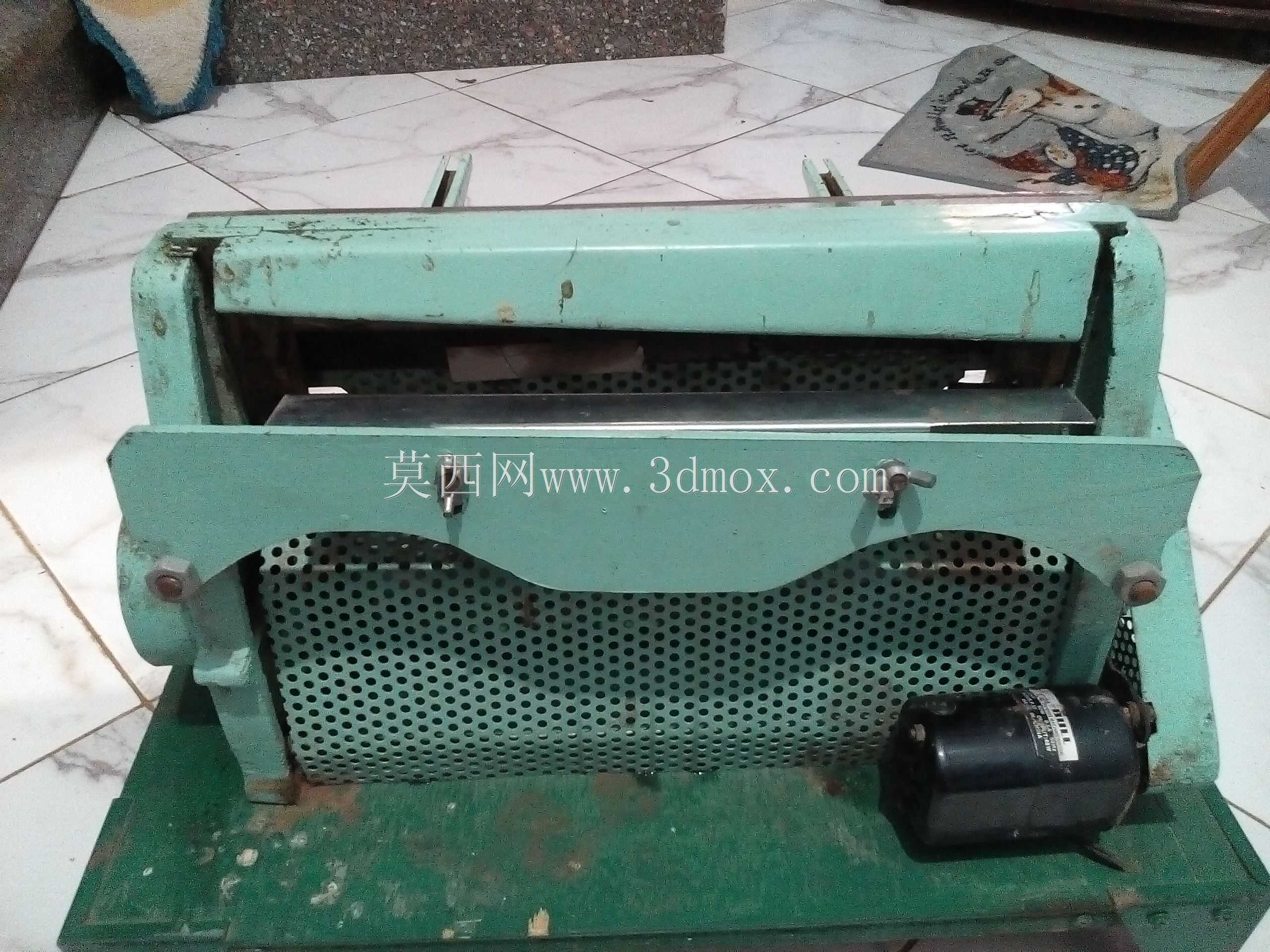

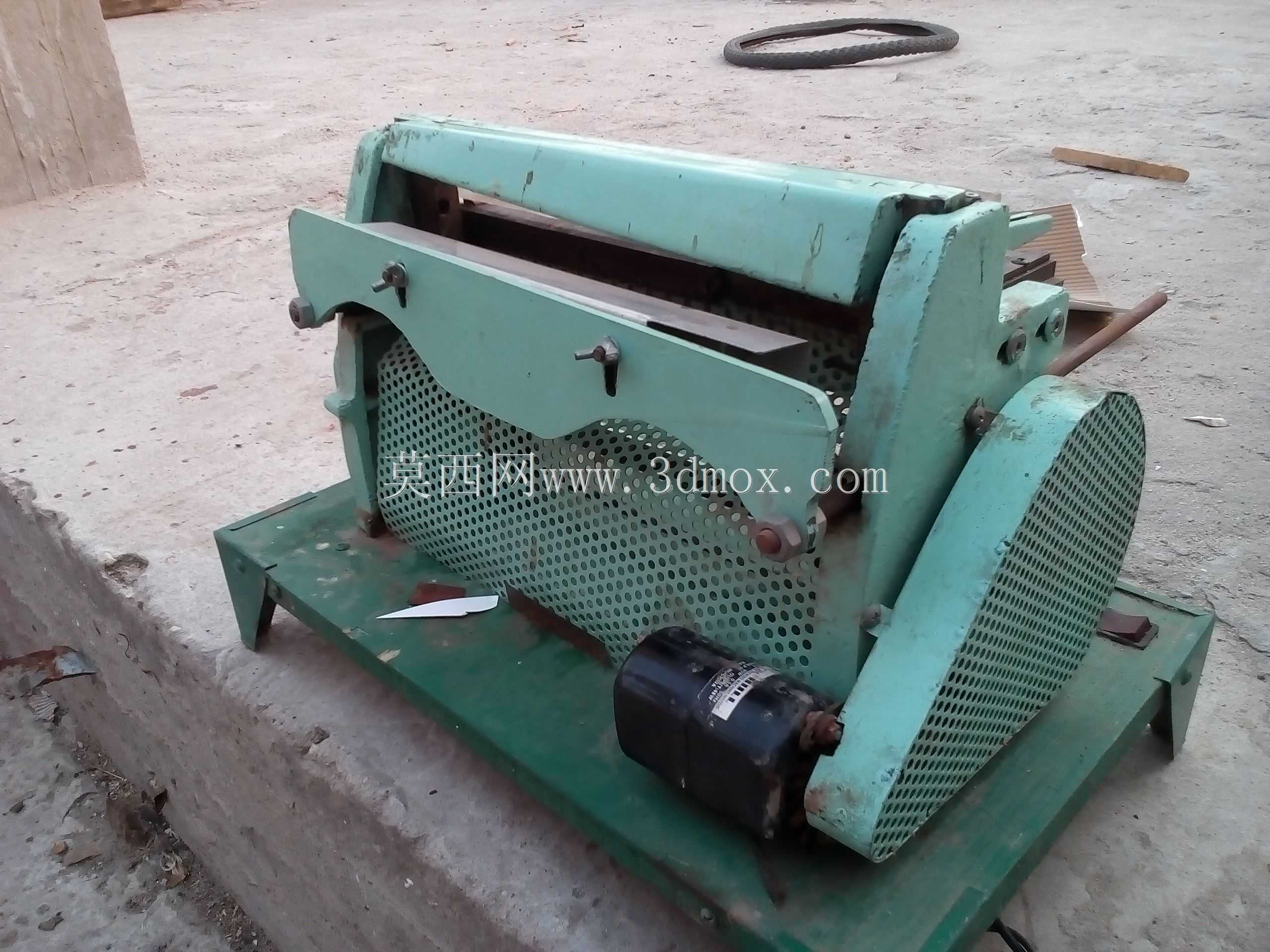

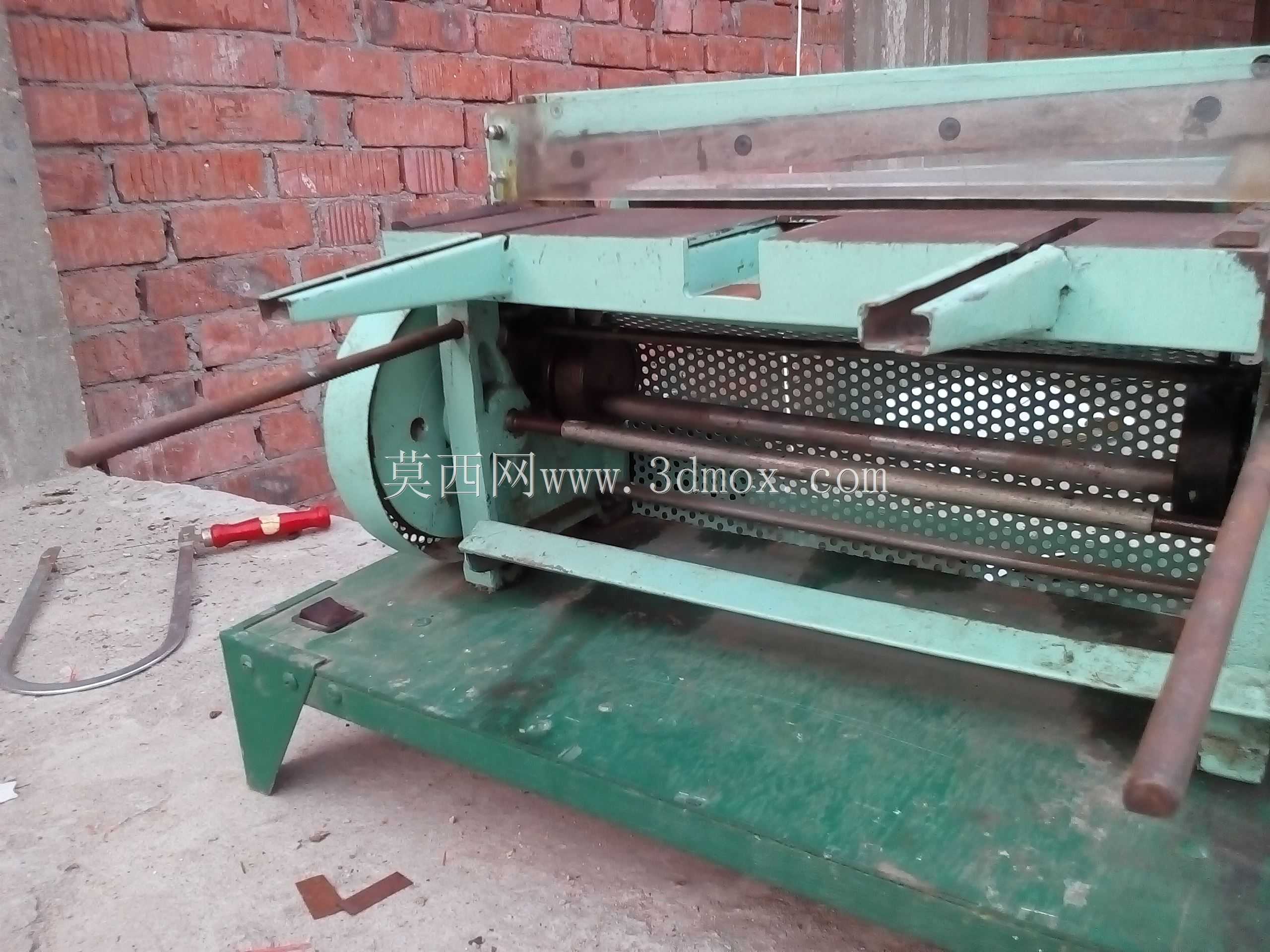

　　进料侧伸出的三根定位托杆是现场使用里实用性很强的结构，托杆上可以加装可调挡料定位块，工人把板材平推到挡料位置就能锁定裁切尺寸，批量下料时不用每一张都反复测量划线，单人就能完成上料、对位、裁切、出料的全流程操作。机身正面的网格护罩兼顾安全防护和散热需求，既避免操作人员误触内部运动部件，也能让动力单元长时间运行产生的热量自然散出，不需要额外加装散热风机。

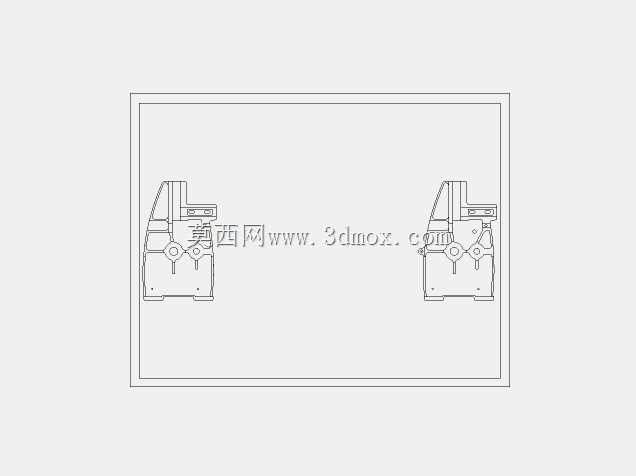

　　做三维结构建模的时候，首先要锁定床身底部的安装地脚边界，整机落地 footprint 要和车间预留的工位空间匹配，地脚螺栓的孔位需要和现场混凝土地面的预埋点位对齐；其次要核对刀架的开合行程，确认最大裁切厚度下板材送入时不会和上下刀座发生干涉，托料杆的伸出长度、离地高度也要和车间常用的物料周转台车台面高度齐平，裁切完成的工件可以直接滑落到台车上，减少人工搬抬的负重。设备后侧的操作杆布置在工人站立位的顺手侧，作业时不需要大幅度转身跨步，长时间重复操作的疲劳度更低。

　　这类剪切设备在通风管道加工、配电箱柜体生产、小型五金钣金件作坊里适配性很强，面对1.5毫米以内的普通碳钢板、2毫米以内的铝板都能稳定作业，裁切后的板材边缘没有明显毛刺，后续折弯、焊接工序不需要额外打磨修边，整条下料生产线的工序衔接效率可以得到明显提升。建模过程中还需要预留刀口调节的结构余量，刀片长期使用磨损后，可以通过刀座上的调节螺钉重新调整上下刃的间隙，适配不同厚度板材的剪切工艺要求，不用整体更换刀架总成，后期运维的备件成本也能控制在合理区间。
