车间旋转式多层移动工具收纳柜

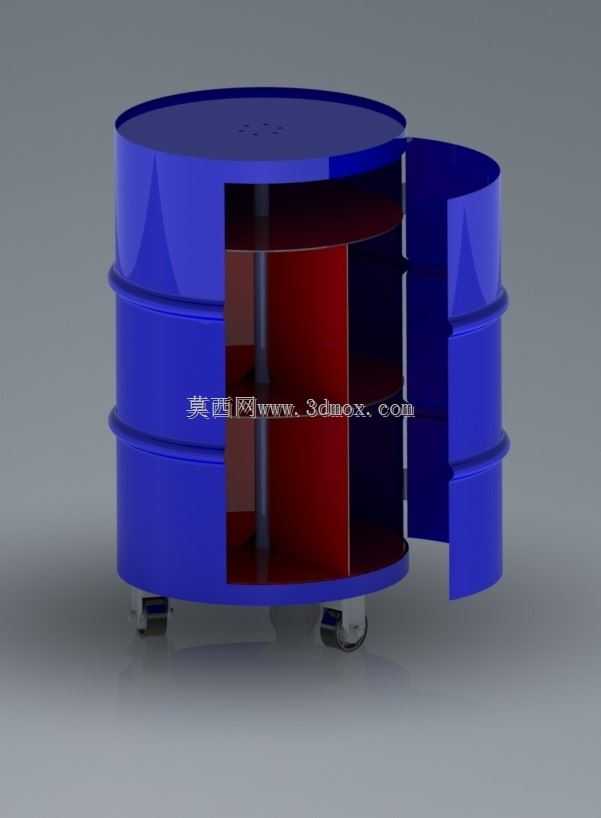

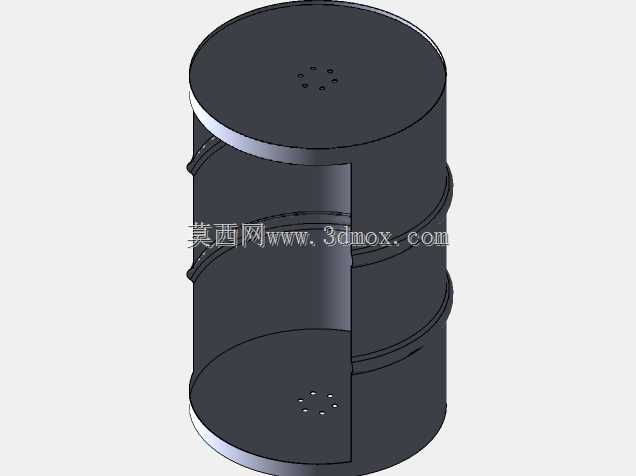

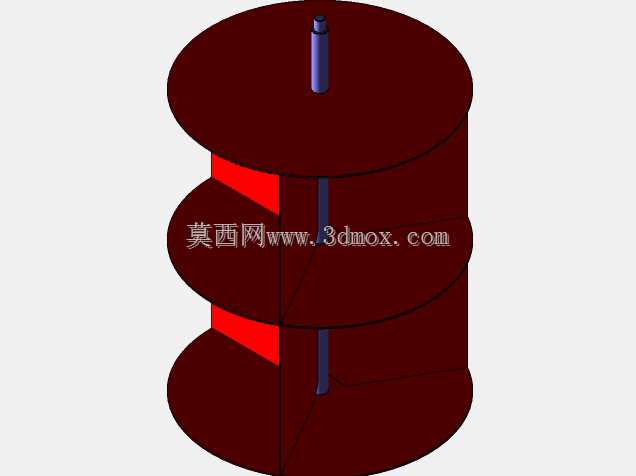

　　这套圆柱形工具收纳装置面向机加工工位的辅具管理需求，主要解决车床、铣床周边刀具、量具、扳手、夹具附件摆放分散、取放动线长的问题。设备可布置在机床侧方、班组工具角或检修通道旁，操作者无需往返工具室，即可在转身范围内完成常用工具的取用与归位。整体采用圆筒式柜体结构，外部由三段环形围板构成封闭存储空间，正面设置可开启的弧形柜门，关闭后能够减少切屑、切削液和粉尘对内部工具的污染；柜门开启后，内部多层置物空间完全露出，隔板按高度分区，可分别放置刀柄、卡尺、千分尺、螺丝盒、清洁用品及小型工装。柜体中心设置竖向支撑与回转结构，使内部置物区域具备旋转取物能力，使用时不必绕柜体移动，只需转动层架即可触及不同分区，这一设计在狭窄机床间距中尤其有价值。

　　圆筒外形相比常见方形工具柜没有突出棱角，通道内推行或人员靠近时磕碰风险更低，也便于在弧形围板外侧进行标识分区。底部配置移动脚轮，承担柜体承重并实现短距离转运；脚轮布置在底盘下方，支撑范围覆盖圆筒投影区域，保证满载工具时的抗倾覆能力。若用于固定工位，可在底盘增加制动结构或地脚支撑，使工具架在抽拉、转动过程中保持稳定。建模时需要重点控制筒体直径、总高度、柜门开启角度、层间距和脚轮安装边界。筒体直径决定单人操作时的旋转半径，也影响通道占用宽度；总高度应结合操作者站立取物范围确定，避免上层物品难以观察、下层物品需要深度弯腰。层板不宜采用统一间距，可按工具类型划分：低矮层放置重型刀柄和夹具，靠近重心以降低倾覆趋势；

　　中间层放置高频使用的量具和扳手；上层放置轻质、低频取用物品。柜门与圆筒围板之间需保留铰接和限位空间，避免全开时与相邻机床、操作台干涉。底盘与脚轮连接处应设置加强板，圆筒侧壁承受侧向载荷的能力有限，重量最终需要通过中心立柱、底框和轮组传递到地面。从现场使用角度看，该结构兼顾封闭防护、旋转取物和移动转运三类功能，既可以作为单机配套工具架，也可以在多台设备之间共享。结构设计人员在深化时，还应结合实际工具重量校核层板挠度、脚轮额定载荷及制动方式，并根据车间地面情况确定轮径，确保越过电缆槽、地面接缝时仍能平稳移动。
