双腔五升油桶吹塑成型模具结构

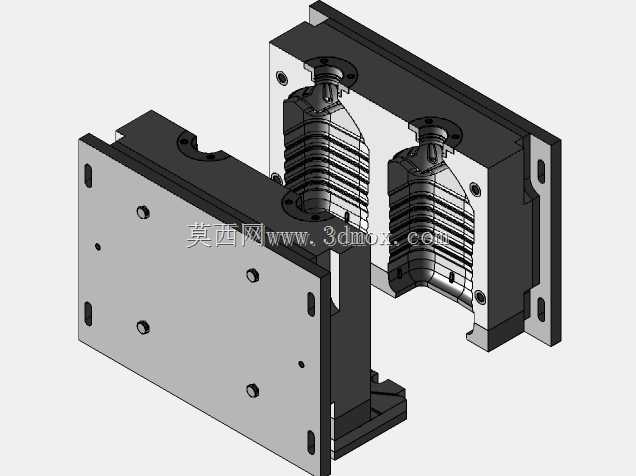

　　这套模具面向大容量中空包装容器的吹塑生产场景，主要用于两只五升压制瓶在同一成型周期内同步成型。现场布置时，模具安装在中空成型机的动定模板之间，左右两半模分别随模板开合，合模后形成两个并列瓶体的封闭型腔。模具外形为厚重的箱式模体，正面可见两个瓶形型腔，背面为平整安装面，四周布置锁紧与导向结构，整体边界需要与设备模板行程、容模量及吹针位置相匹配。

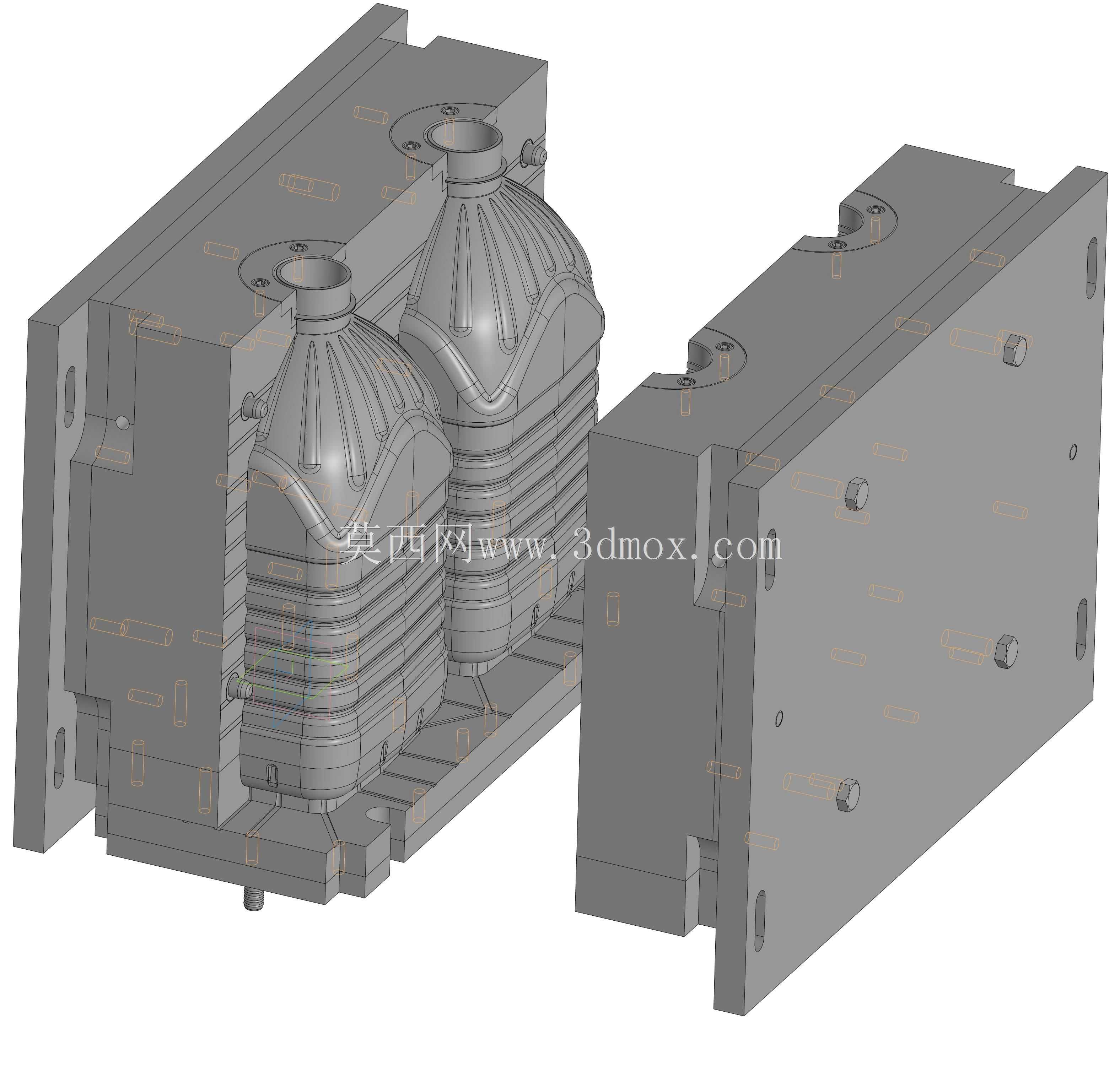

　　从产品功能看，模具承担型坯夹紧、瓶身吹胀、冷却定型和分型排气等任务。型腔表面按照五升油桶的外形构建，瓶口颈部设置较小的成型区域，瓶肩采用圆弧过渡，瓶身带有多道横向波纹和加强筋。这些纹路不仅还原包装瓶的握持与堆叠外观，也能在吹胀过程中引导材料贴模，增加成品侧壁刚性，降低满桶搬运时的局部变形。双腔并列布局使一次开合可完成两件制品，型腔中心距、瓶口间距和底部排料空间都要兼顾机械手取件或人工取出的操作范围。

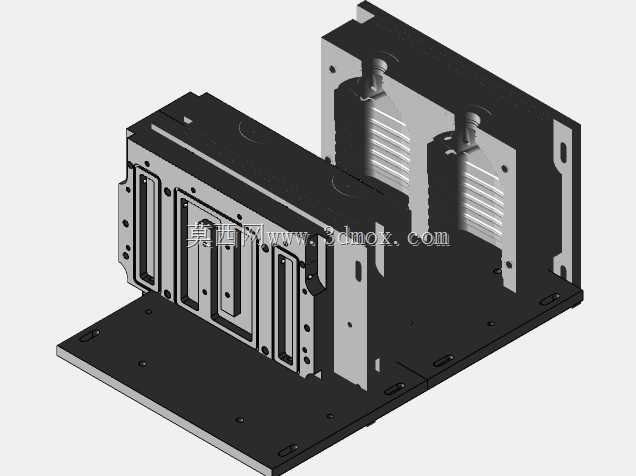

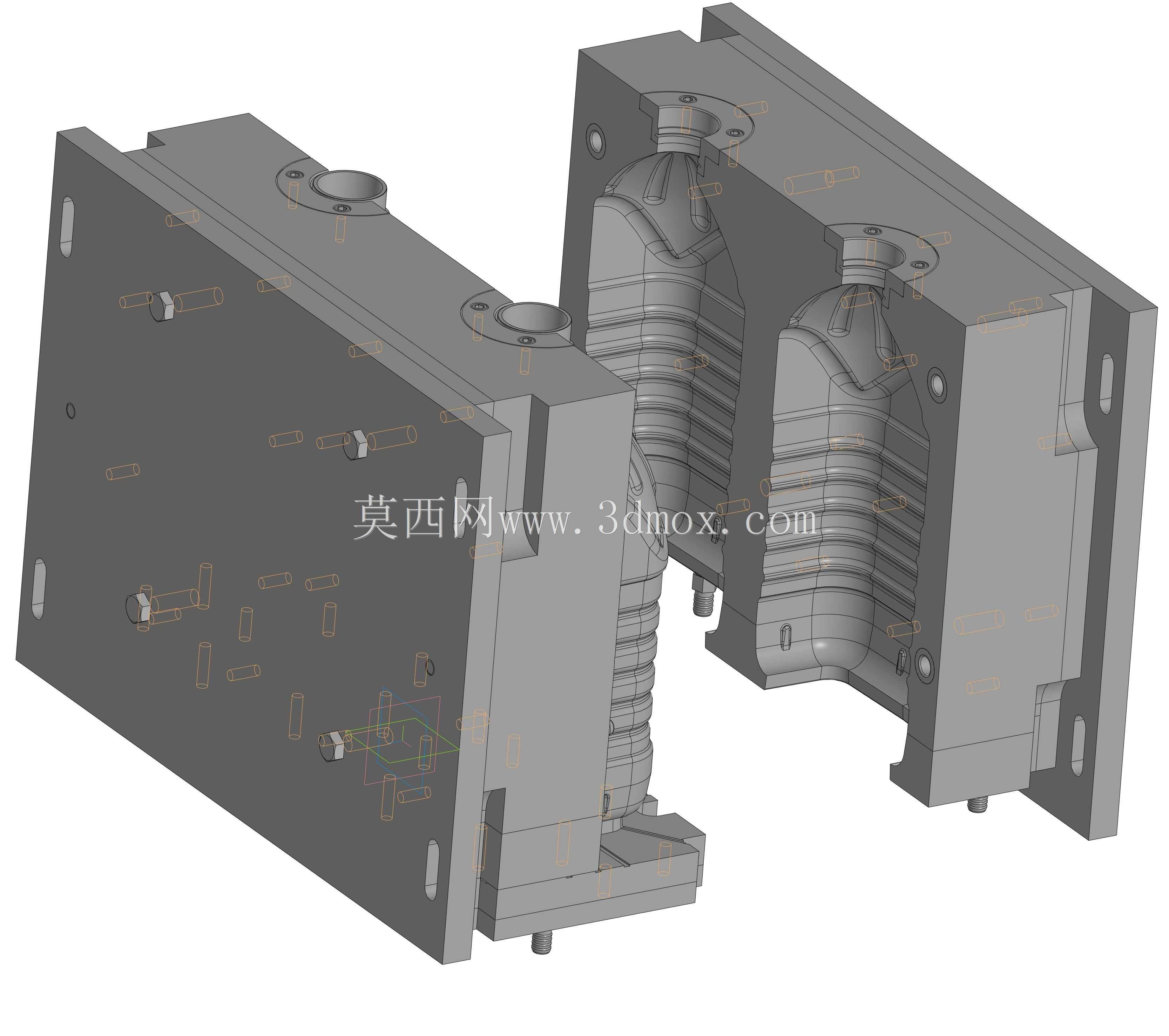

　　结构设计上，模体采用分体式左右半模，分型面沿瓶体对称中线展开。瓶口、瓶肩、波纹环槽和底部区域的曲率变化较大，三维建模时需要保持曲面连续，避免在吹塑压力下产生明显夹线或局部薄厚不均。模体外侧保留安装基准面和紧固孔位，背面的沉孔、螺钉孔用于与机台模板或模架连接；侧面开设吊装、定位和锁紧相关结构，方便上机调校。型腔周边需要设置足够的封料面，合模时能够截断余料，并在瓶体轮廓外形成飞边，后续由切口工序去除。

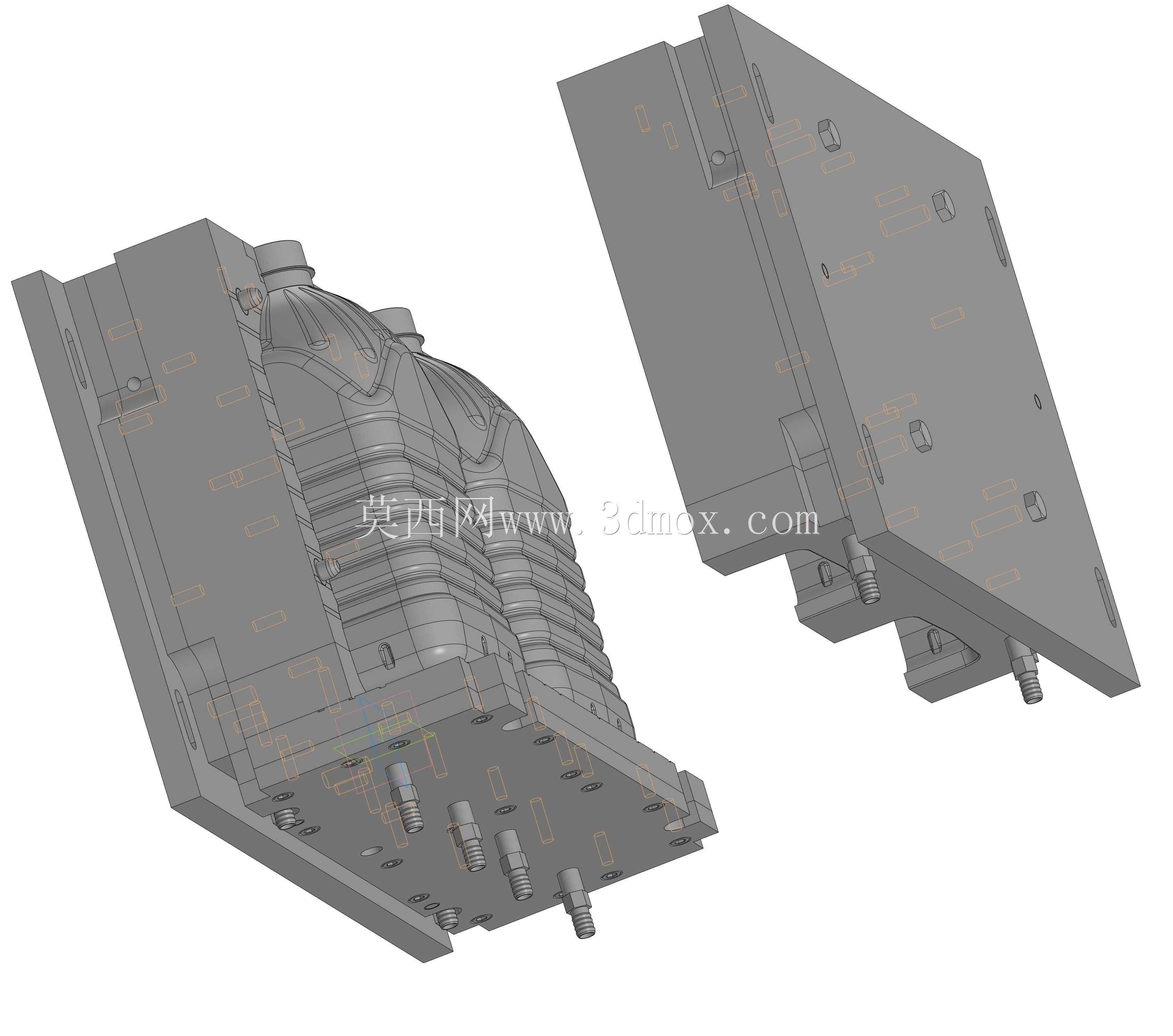

　　冷却定型是这类模具的重点。五升桶体壁厚和容积都较大，若冷却不均，瓶身容易出现收缩痕、椭圆度超差或脱模后变形。设计时通常在瓶肩、波纹段、瓶底和瓶口附近分区布置水路，使深腔区域与外凸区域的热交换尽量均衡。模型中模体的厚实结构为钻孔冷却和镶件布置提供了空间，也提高了合模承压能力。瓶口区域尺寸精度要求较高，需要与吹针、封口和后续盖配合作业，因此颈部圆角、端面和同轴度应在建模阶段单独检查。

　　安装边界方面，模具总宽、总高和厚度要依据吹塑机模板尺寸、拉杆间距、开模行程确定；背面安装孔位需对应设备T型槽或压板位置，分型面闭合后不得与吹针升降机构、下料装置干涉。双腔中间的模体鼻梁承受较大合模载荷，宽度不能过薄，两侧外缘则要留出冷却接头、起吊和维护空间。整体结构适用于润滑油桶、冷却液桶、日化液体瓶等中空件开发，可作为吹塑模具方案评审、型腔排布、模架选型和加工工艺编制的三维参考。
