双轴FESTO气动板材搬运夹持装置

　　这套装置以标准FESTO气动执行机构为核心搭建，面向小型板材工件的自动化取放与移位工序，在机床上下料、薄板分拣、工位间转运等场景中承担夹持与二维送料动作。整机由两组线性驱动器叠层布置，一组负责水平方向的伸缩进给，另一组承担垂直方向的升降，末端配置专用夹具，可带动小型板材工件沿水平轴与垂直轴完成联动位移，实现取料、抬升、平移、下放的连贯动作循环。

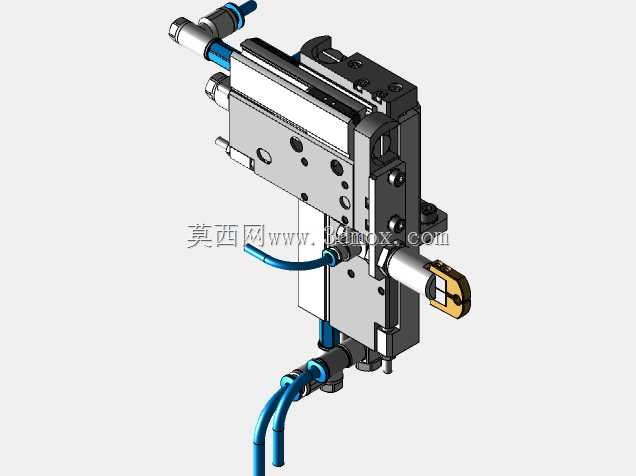

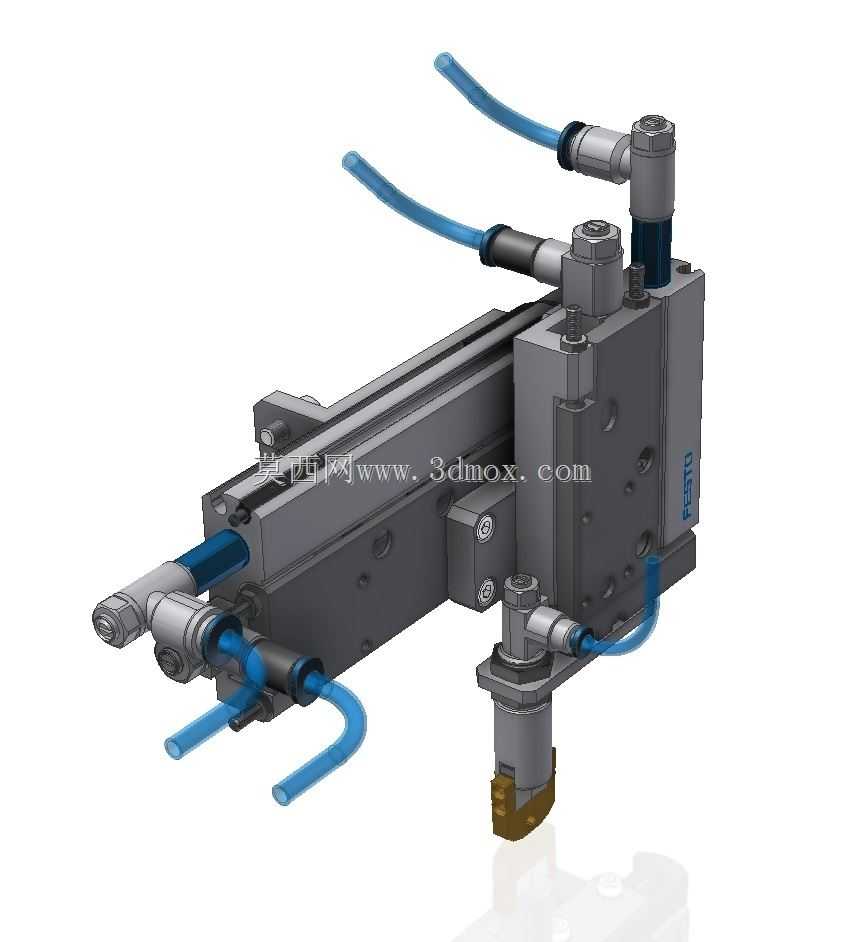

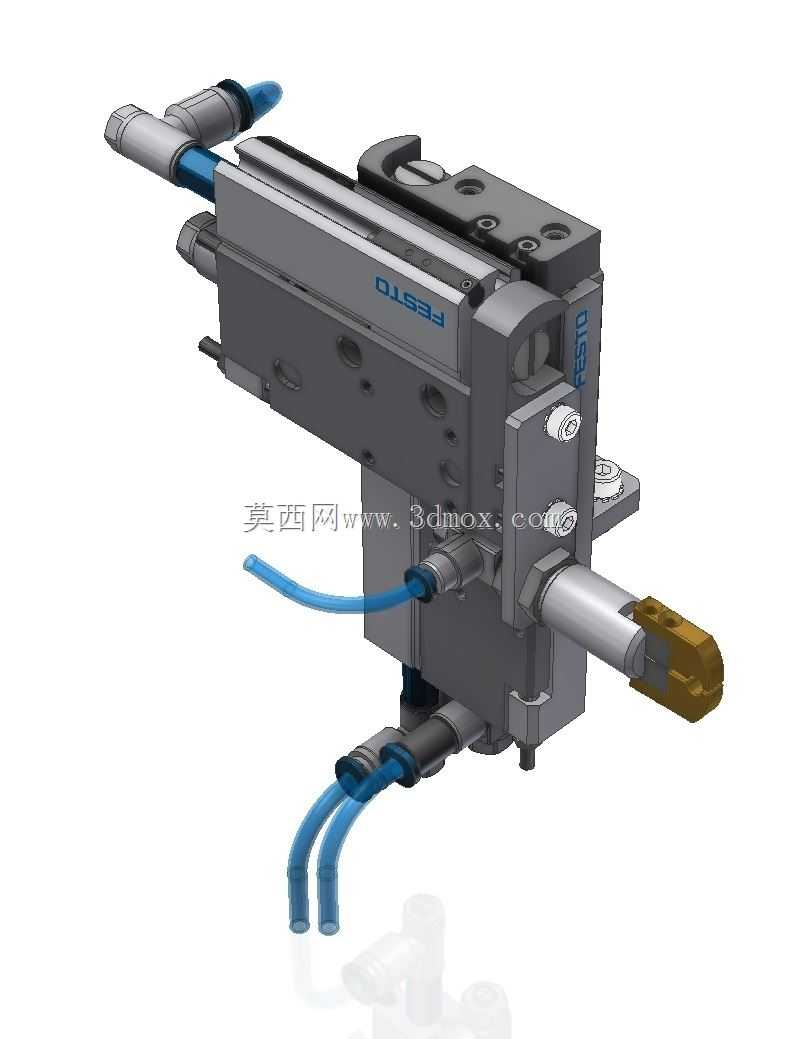

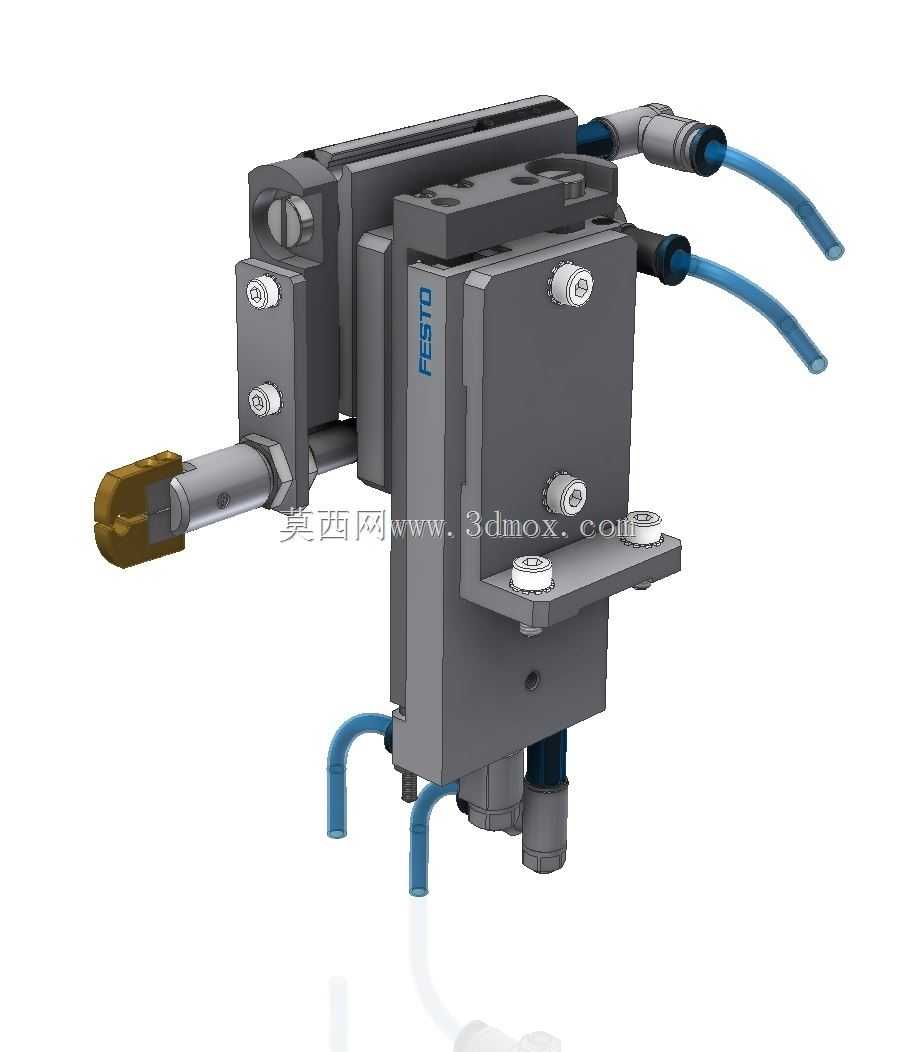

　　从结构布局看，垂直驱动单元安装在水平滑台之上，气缸活塞杆前端延伸出夹具体，夹爪部位针对薄型板料设计，夹持接触面做了适配，避免薄板受力变形。机身侧面预留了多组气管接口，蓝色气管分别接入两轴驱动气路，管路走向沿缸体侧面排布并留有弯曲余量，保证滑台全行程运动时管路不被拉扯、不与周边结构干涉。缸体上的FESTO标识对应标准气动元件选型，主体采用型材与安装板组合，底部带安装基准面与固定孔位，可直接锁附在工作台面或专机机架上。

　　设计思路上优先复用成熟标准气缸，减少自制驱动部件，缩短设计与装配周期；两轴正交堆叠的方式在有限占地内实现平面两自由度运动，结构紧凑。安装边界方面，水平行程由横向气缸决定伸出长度，垂直行程由升降缸决定抬升高度，选型时需核对活塞杆完全伸出后夹爪的最远点与完全缩回后的机身轮廓，预留气管弯曲半径与维护拆装空间；夹具末端执行件的高度位置需结合工件料堆高度与机床装料高度匹配，避免行程不足或过冲。

　　建模时按实际装配关系还原缸体、滑台、安装板、夹爪、气管接头与紧固件，各运动副按气缸滑动约束设置，可直接用于运动干涉检查与节拍验证。对结构设计人员而言，该装置提供了标准气动元件集成两轴搬运工装的典型参考，可在此基础上调整夹爪形式以适配不同尺寸板材，或扩展限位开关、缓冲件来完善工位自动化布局。
