商用腿部关节屈伸力量训练器械

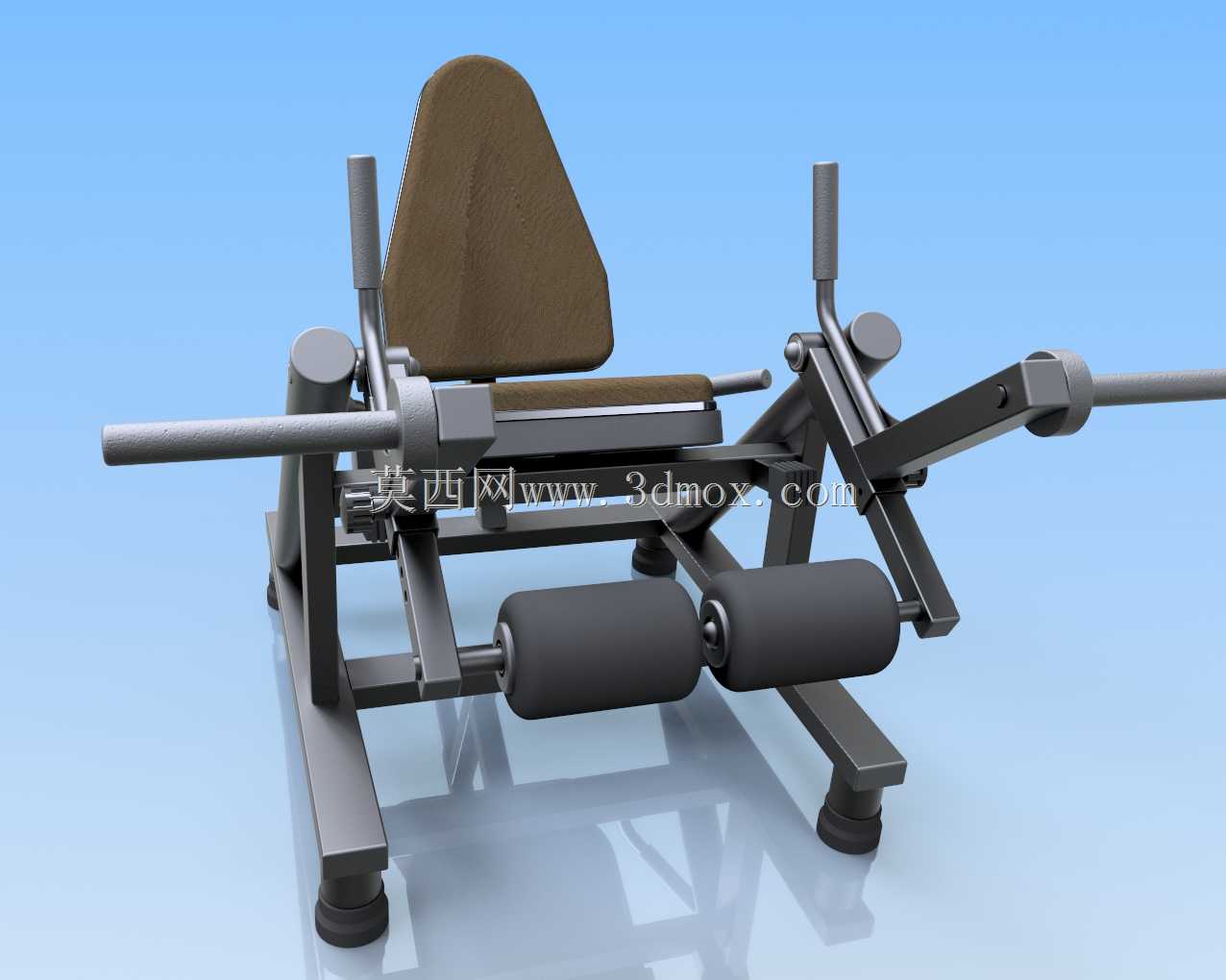

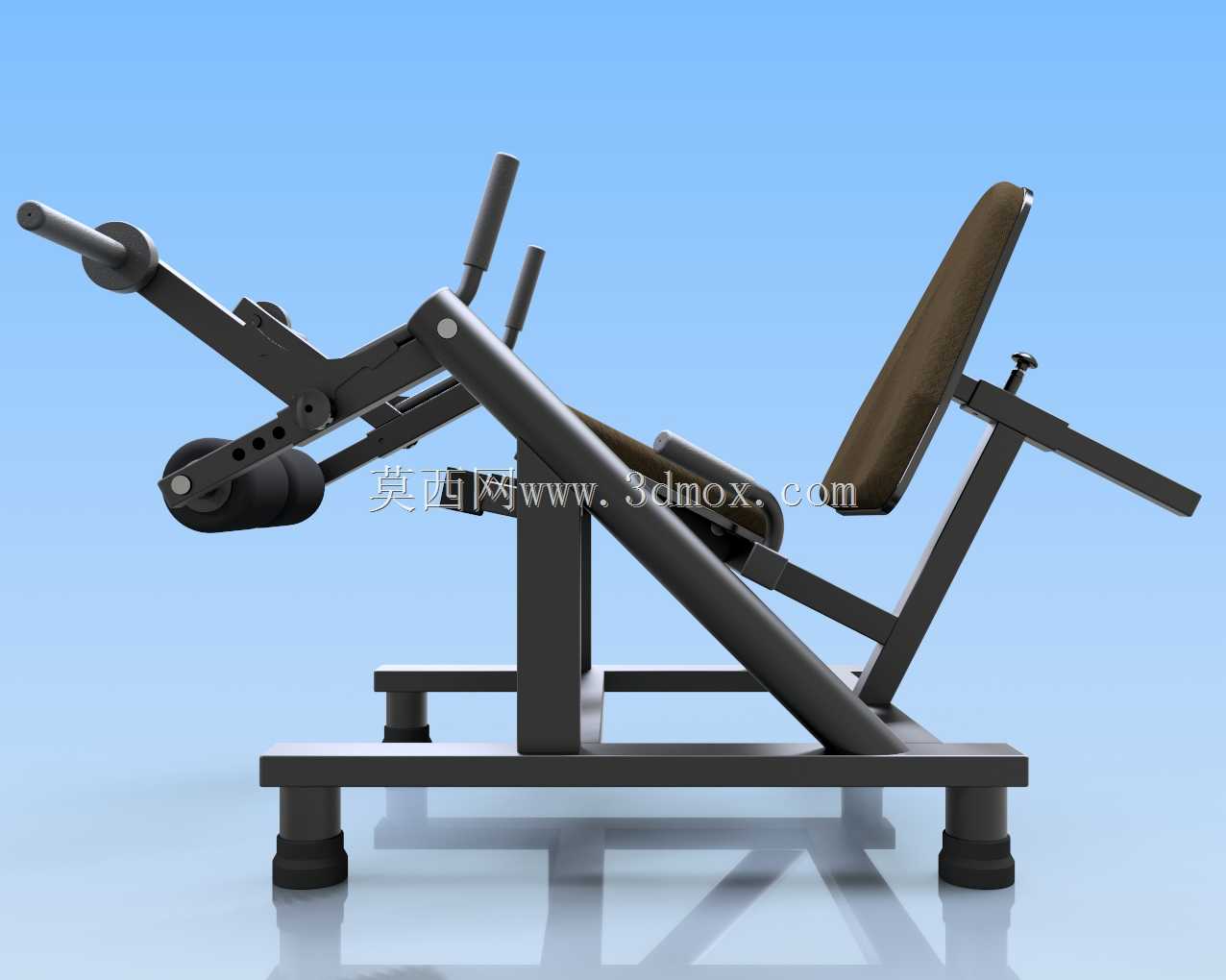

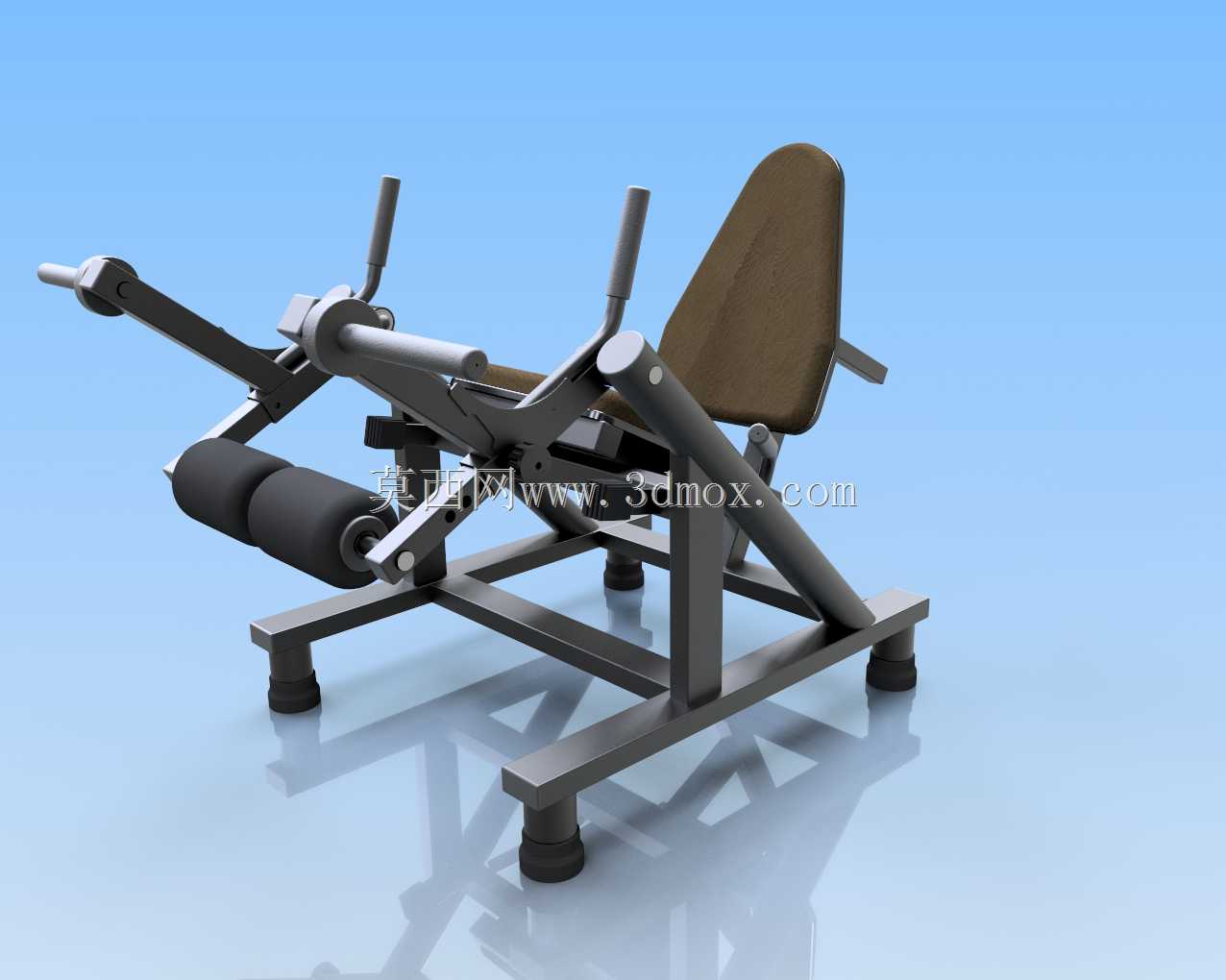

　　该器械为商用健身房场景下的腿部关节屈伸训练设备，整体采用倾斜式躺靠训练布局，主体承载框架为厚壁矩形钢管焊接成型，底部设置四个带防滑橡胶垫的可调支撑脚，可在平整健身场地直接放置，无需额外地脚锚固，单台设备占地边界约为长1.8米、宽0.9米，整机最高点距地面约1.3米，安装时仅需在设备四周预留0.6米以上的人员操作与通行空间即可，适配常规商用健身场馆、企事业单位职工活动室、社区健身中心的场地排布要求。

　　设备的核心功能是为使用者提供坐姿/躺姿状态下的膝关节屈伸抗阻训练，训练时使用者背部贴合倾斜布置的高弹泡棉靠背，大腿位置由前置限位挡辊定位，小腿后侧勾住末端带防滑泡棉的训练摆臂，通过发力完成膝关节伸展动作，针对性刺激股四头肌、膝关节周边稳定肌群，也可通过调整摆臂配重适配不同训练阶段的负荷需求，摆臂转轴位置采用带自润滑衬套的铰接结构，长期往复摆动无需频繁加注润滑脂，铰接点位的同轴度在建模阶段就做了公差约束，避免运行中出现卡滞、异响问题。

　　从结构设计思路来看，整机采用三角形稳定承力布局，主支撑斜梁从底部基座直接延伸至靠背安装位，训练载荷产生的倾覆力矩会通过斜梁直接传导至底部框架的前后支撑脚，不会出现局部应力集中的薄弱区域；所有和人体接触的部件，包括靠背垫、大腿限位辊、小腿勾脚辊、侧边辅助握把，都做了圆角外包覆处理，金属棱边完全隐藏在软包内部，避免训练过程中磕碰划伤。侧边设置的多档位调节孔位可适配不同身高、不同腿长使用者的训练姿态，调节销采用弹簧自锁结构，调整到位后自动锁止，不会在训练过程中出现档位滑脱的风险。

　　建模过程中对所有运动部件做了运动干涉校验，摆臂在全行程摆动范围内不会和框架、靠背、限位部件发生碰撞，各焊接拼接位置的焊缝预留量、管件壁厚都按照商用健身器材的长期满载使用工况做了冗余设计，静态承载安全系数高于常规家用健身器材，可满足高频次、大负荷的日常场馆使用需求。
