手持式涂料搅拌杆结构设计作品

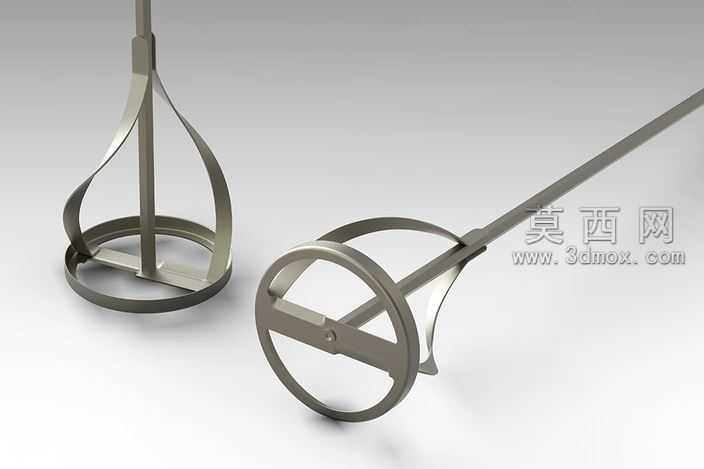

本作品为两款手持式搅拌作业工具的三维建模设计，整体建模过程围绕实用工具的结构合理性展开，首先在建模初期梳理了手持搅拌工具的核心功能需求：需要在旋转过程中形成稳定的流体扰流效果，同时保证杆体与搅拌头的连接强度，适配手持电钻类动力工具的装夹需求。建模时首先绘制长直杆的主体轮廓，采用扫掠命令生成等直径的金属杆体，保证杆体的直线度与结构强度，针对两款不同结构的搅拌头分别进行建模：第一款搅拌头采用笼式环形结构，底部设置封闭圆环作为底端支撑，三根弧形金属条从杆体中下部向外延伸后收束到底部圆环，同时在圆环内部设置十字形加强筋，既能够在旋转时带动更多流体形成循环对流，又能避免搅拌头剐蹭容器底部；第二款搅拌头采用前置轮式结构，搅拌头设置在杆体前端，外圈为封闭圆环，内部设置横向加强筋与斜向支撑条，能够在深入粘稠物料时减少插入阻力，旋转时形成更集中的搅拌力道。材质渲染阶段统一采用哑光金属材质，模拟常见的镀锌钢材表面质感，调整材质的粗糙度与反光参数，还原五金工具的真实金属光泽，同时对模型的边缘做微小的倒角处理，避免尖锐棱角带来的不真实感，渲染时采用柔和的顶光与侧光组合，清晰展现两款搅拌头的结构差异与曲面过渡效果。设计过程中针对搅拌头的受力情况做了结构优化，所有支撑条与杆体、圆环的连接位置都做了圆角过渡，减少应力集中的问题，保证工具在搅拌粘稠物料时不会出现连接处断裂的情况，整体建模过程注重结构的实用性与可制造性，每一处曲面与连接结构都参考了市面成熟搅拌工具的设计逻辑，作为入门建模练习作品，完整覆盖了从草图绘制、实体建模、曲面过渡、材质赋予到渲染输出的全流程，通过两款不同结构搅拌头的对比建模，清晰展现了不同搅拌结构的设计特点与适用场景。
