商用坐式配重力量训练器械结构

　　这款坐式配重力量训练器械主要面向商用健身房、企事业单位体能训练室、社区运动中心以及康复训练区域，用于完成上肢推、拉或躯干稳定类抗阻训练。整机采用立式配重塔与低位训练工位组合的布置方式，配重塔集中布置在器械后侧，训练座椅和靠垫位于前侧，使用者完成动作时载荷传递路径清晰，设备占地边界相对规整，便于在器械排布密集的健身场地中进行成排布置。

　　从结构组成看，后侧立柱承担配重导杆、护罩、顶部滑轮和拉索导向件的安装功能，两根竖向导杆约束叠层配重块的升降方向，避免配重片在快速加载、卸载过程中出现偏摆。配重块外侧设置封闭护罩，既能够减少训练过程中手指误入运动区域的风险，也可降低拉索与配重运动产生的噪声向外扩散。前侧机架由方管焊接框架构成，底部设置可调脚垫，当地面存在轻微不平时，可通过脚垫调节整机水平，保证训练时机架不出现翘动。

　　座椅与靠背采用分件式设计，靠背板提供胸背支撑，坐垫高度与人体坐姿屈膝角度相匹配，使使用者在发力过程中骨盆位置稳定，减少借助身体摆动完成动作的情况。扶手或动作执行部件布置在人体上肢自然运动轨迹附近，拉索经滑轮换向之后连接配重选择机构，使用者通过插销选择不同配重片，即可获得分级训练阻力。该类结构的优势在于阻力调节直观，训练者无需手动拆装杠铃片，切换负荷的过程短，适合高频次、多人轮换使用的商业场景。

　　在外形尺寸与安装边界方面，立式塔架决定了设备高度方向的主要尺寸，设计时需要确认场馆净高、吊顶照明以及上方通风管线的位置，避免配重塔顶部与建筑设施干涉。底部框架向前延伸形成稳定支撑，前端支脚位于座椅下方和动作区域外侧，后侧支脚落在配重塔底部，整机投影近似矩形。设备周围应保留人员进入、座椅调节和紧急离开的空间，后侧还需留出维护护罩、检查拉索和更换配重插销的操作距离。

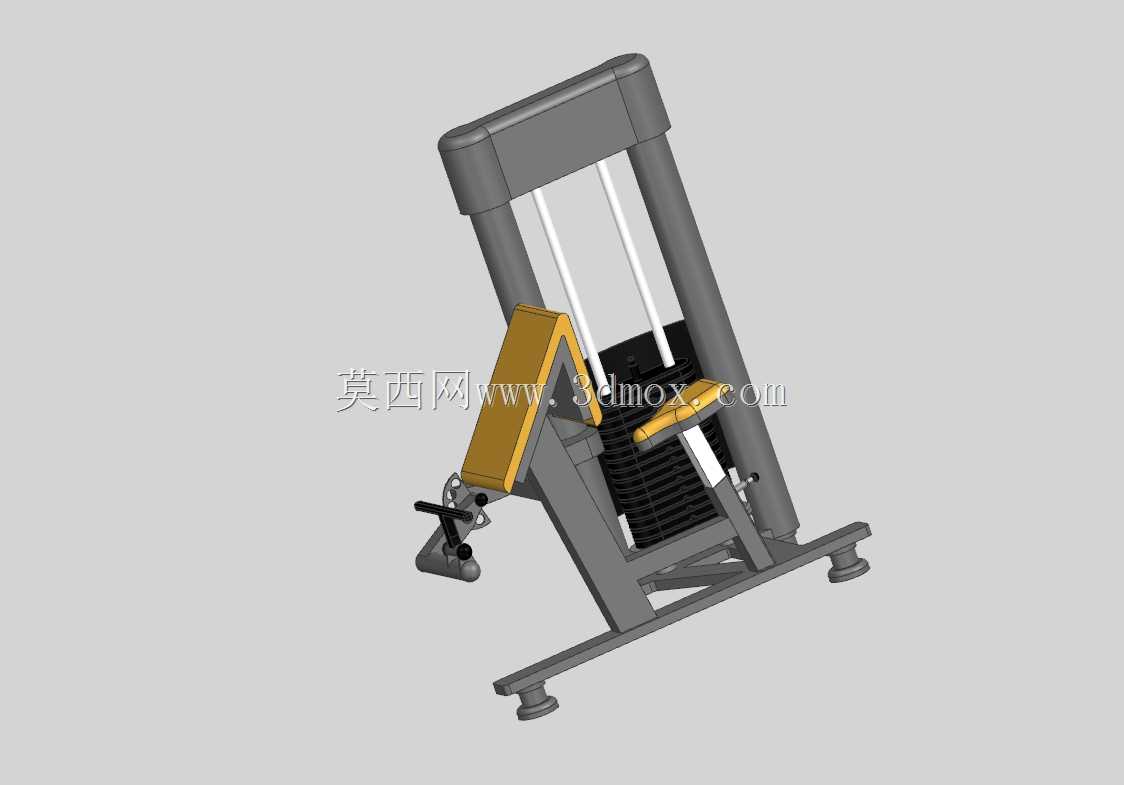

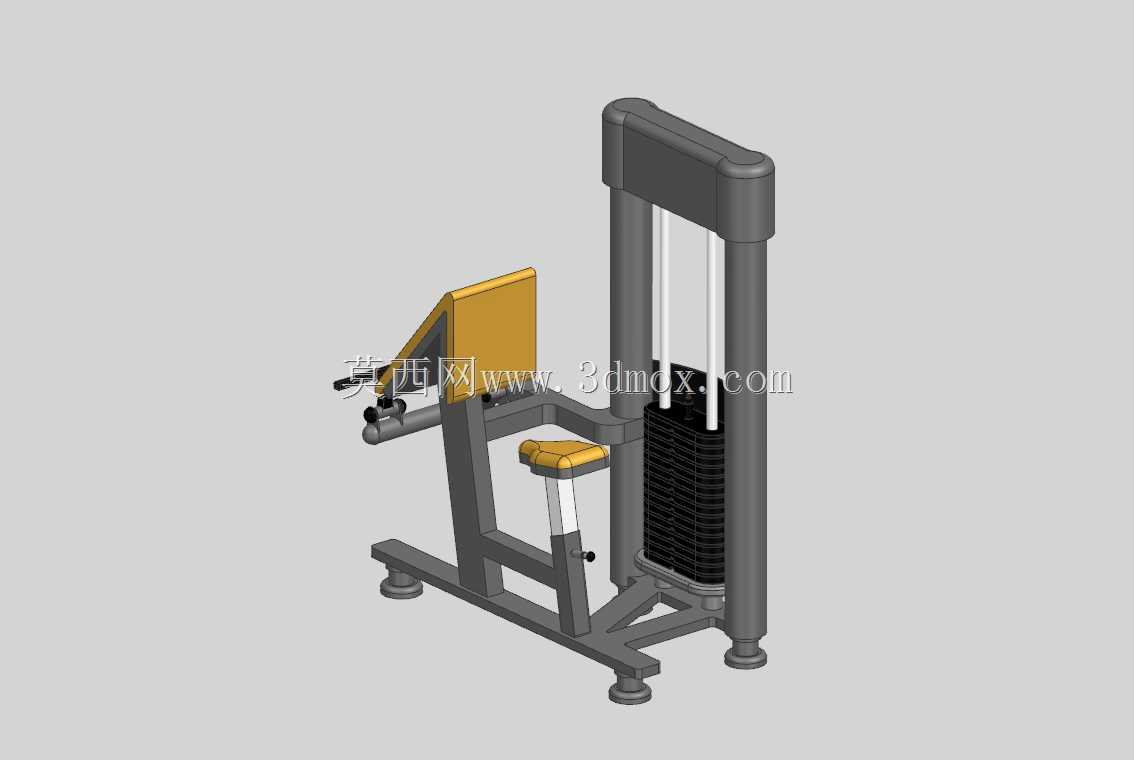

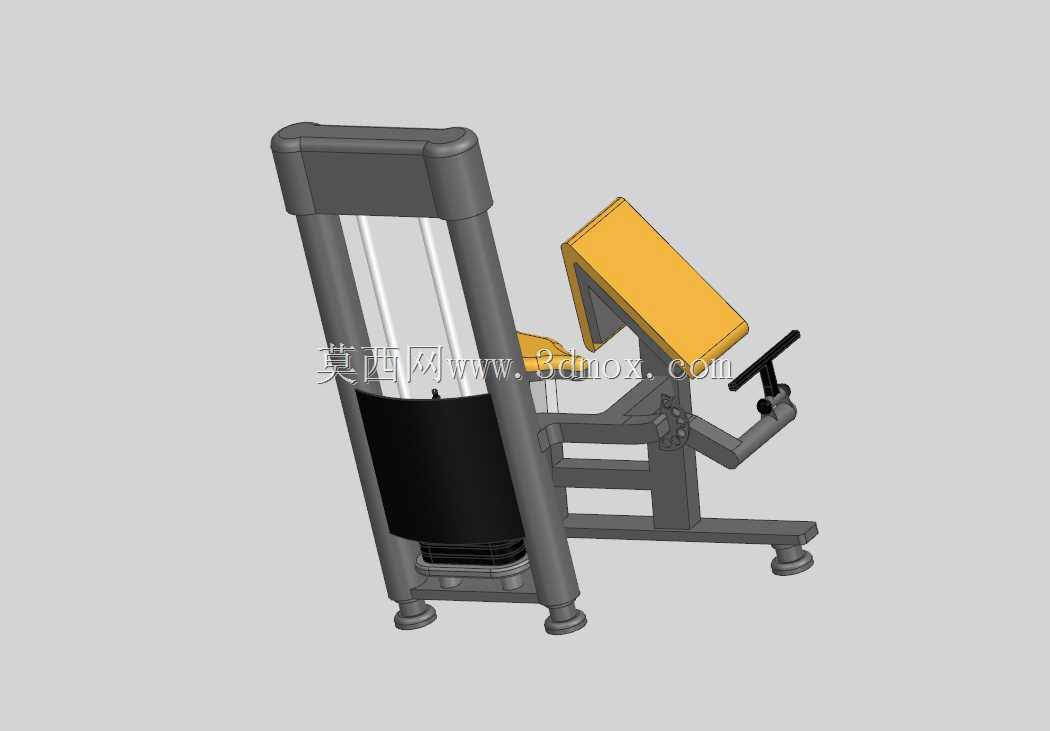

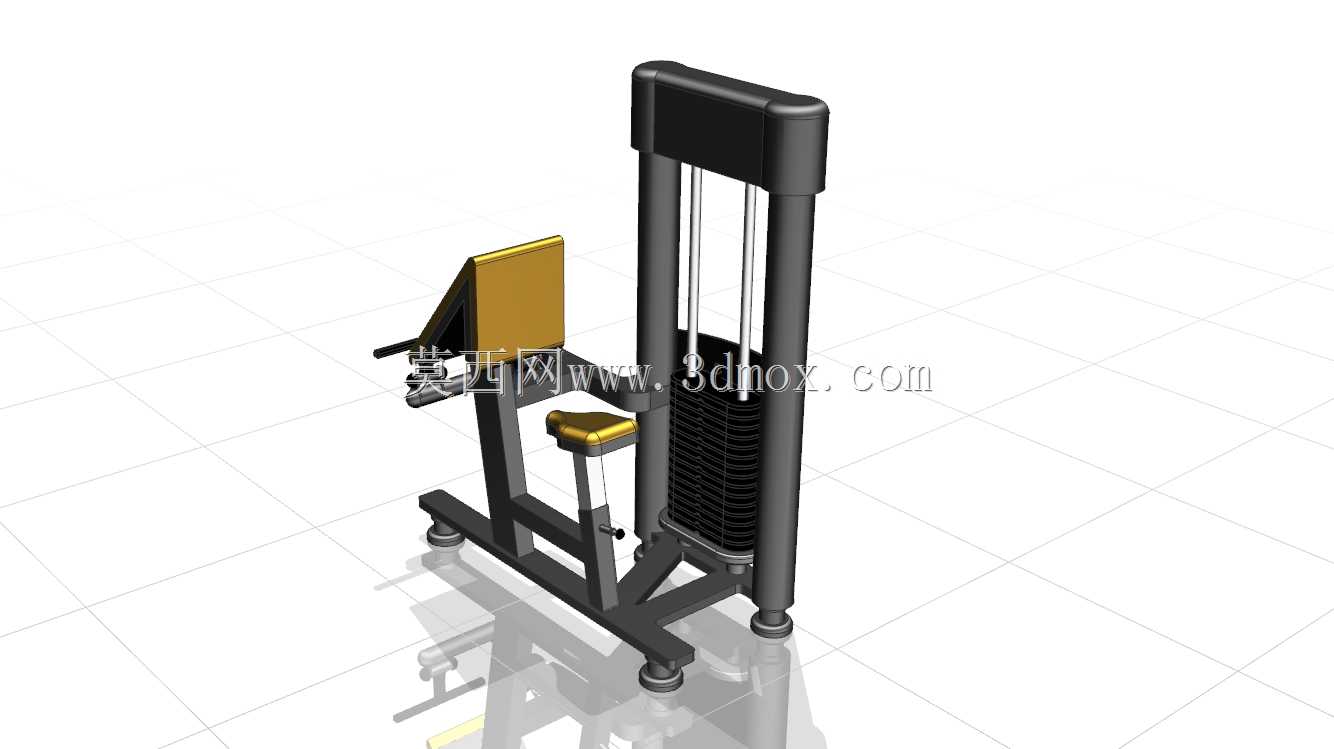

　　建模过程中，机架管材、脚垫、坐垫、靠背、配重片、导杆、滑轮、拉索和护罩均按独立部件组织，便于后续检查装配关系。配重片叠装间隙、导杆平行度、滑轮槽与拉索走向、坐垫支撑件焊接位置都是结构细化时需要重点核对的内容。对于器械选型人员而言，该模型可用于评估场地布置、训练动作范围以及机架维护空间；对于结构设计人员，则可进一步据此校核管件受力、连接螺栓规格、配重行程和人机姿态匹配性。
