电池充电温控集成处理产线设施

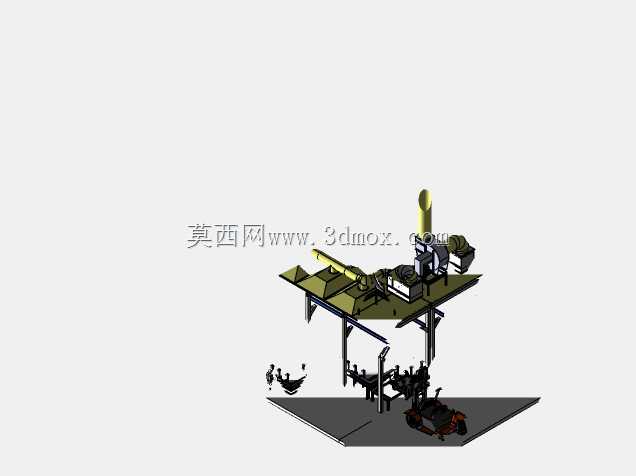

　　这套设施面向动力电池成组前后的充电、静置与温度管控环节，整体采用双层框架式布置，底层排布多组充电工位、电池载具定位区与流转通道，上层集中设置排风收集管路、风机组与竖向排气筒，使充电过程中产生的热量与微量废气能够就近收集并统一外排。现场布局将工艺操作面与维护通道分开，电池包或电池模组沿地面辊道、台车进入工位后，由两侧定位结构约束位置，充电连接机构在工位侧方完成对接，操作人员无需进入密集管线区域即可进行巡检和异常处置。

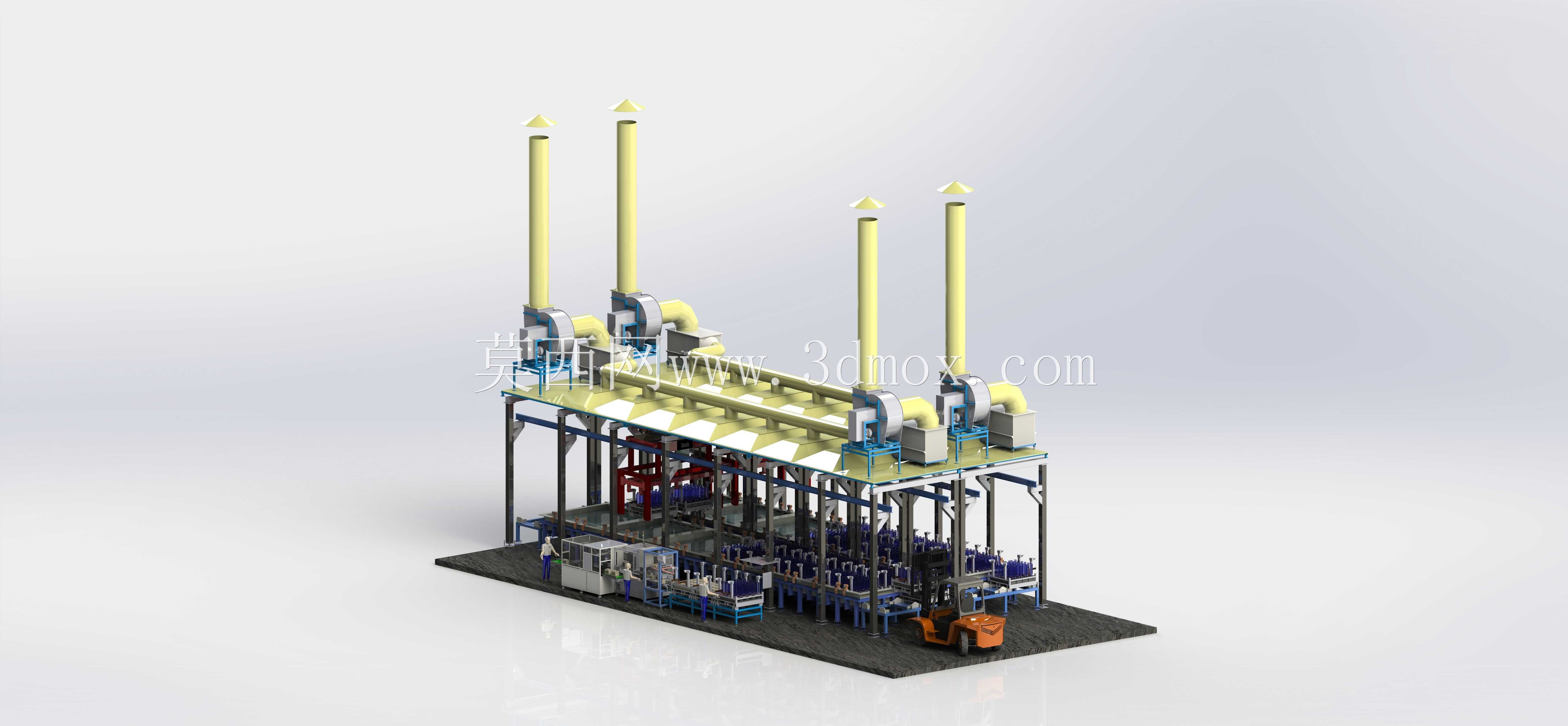

　　从结构思路上看，设备主体以型钢立柱和横梁形成连续支撑框架，平台层承担风管、风机与部分电气附件的载荷，下层保留开阔的物流空间。框架柱脚落在整体底座上，底座边缘设置防撞和叉车通行边界，便于成品或待处理电池由低位叉车转运。上层排风系统沿产线长度方向布置多段集气罩，罩口对应下方充电热点区域，管路通过弯头、变径段与风机入口连接，四根高排气筒在设备顶部形成明确的竖向轮廓，既满足排气抬升需要，也为厂区管线对接提供了清晰接口。

　　温控功能并非孤立设置，而是与充电节拍、工位排布和排风路径协同考虑。充电区域的电池在充放电转换时会产生集中热负荷，模型中将风机、风管、集气罩和工位上方空间对应起来，使气流组织能够覆盖主要发热点；侧面预留的设备柜和管线支架可容纳冷却介质管路、动力电缆与检测线缆，避免不同介质在操作面交叉。对于结构设计人员而言，这类设施的关键不只是单体设备建模，而是要把工位间距、人员操作半径、台车转弯范围、风机检修空间和风管吊装高度统一校核。

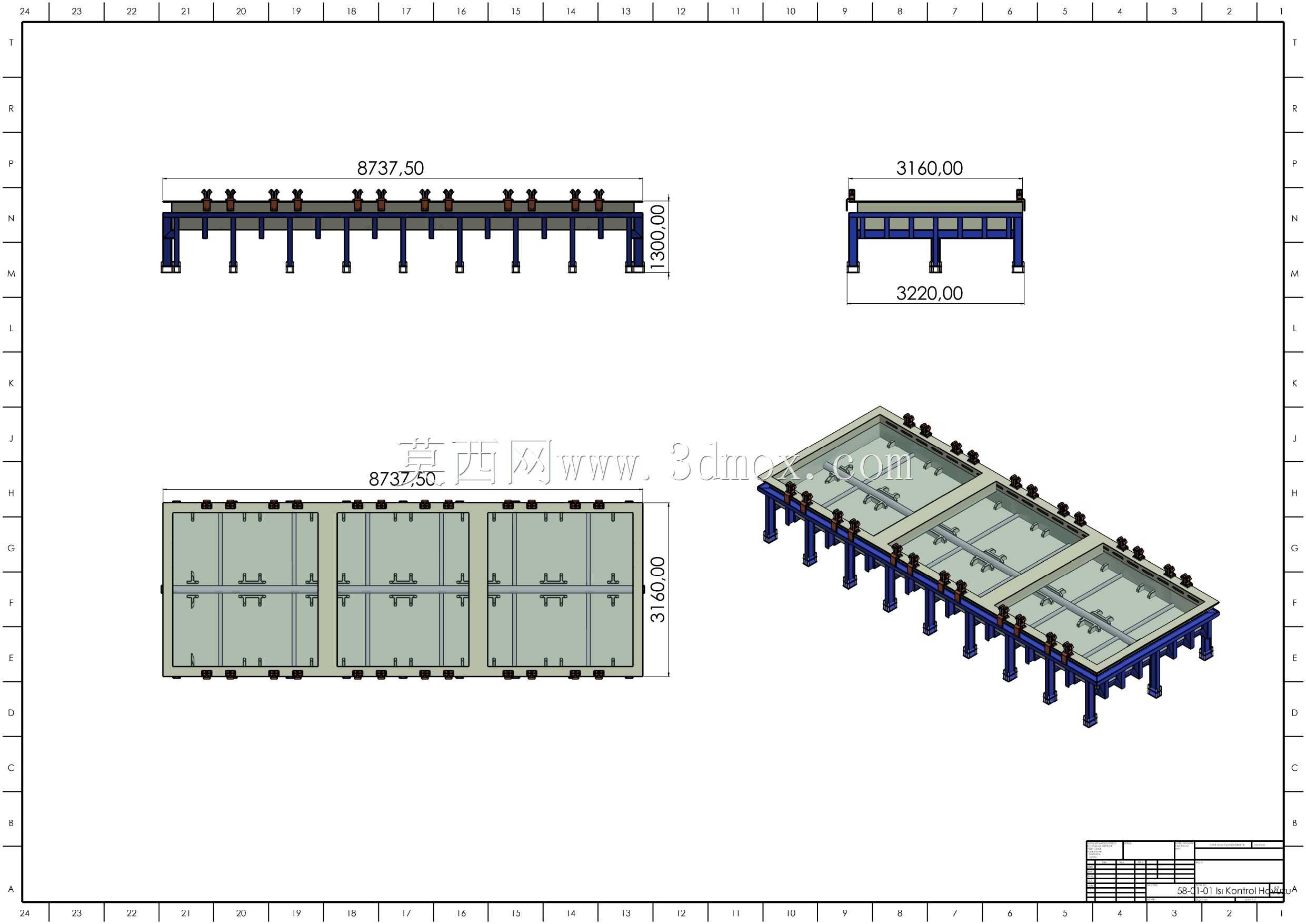

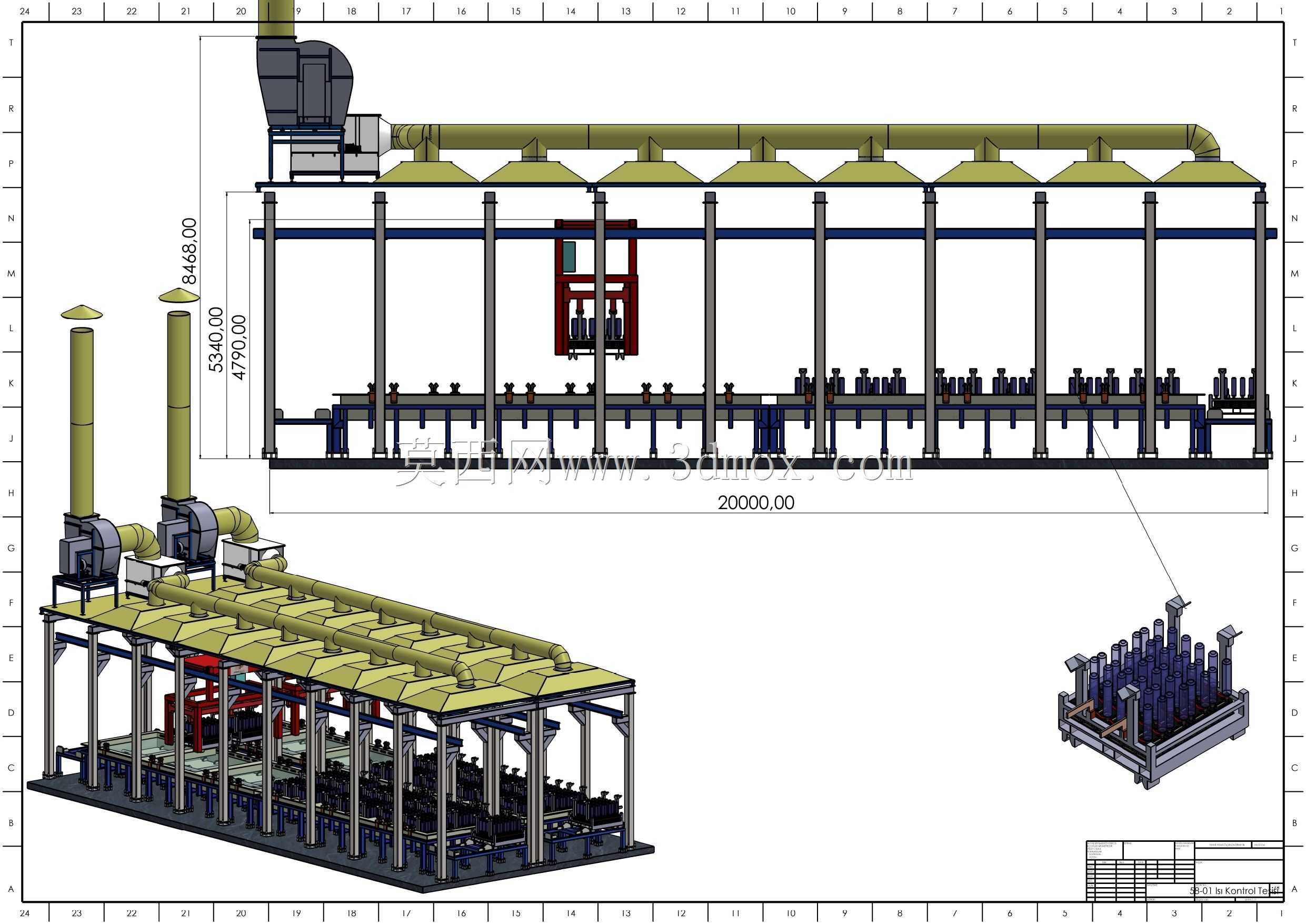

　　外形边界方面，整套设施呈长条形立体布置，长度方向由多个充电工位串联决定，宽度方向包含底层工艺区、侧方维护区和上层风管悬挑范围，高度方向则由平台、风机及排气筒叠加形成。安装时需重点确认顶部排气筒与厂房梁底、消防管线、照明桥架的净距，同时核对底座地脚板与地面预埋件的位置。底层开放通道要满足电池转运设备直线进出，立柱外侧应保留防护件和安全距离；上层风机位置需考虑检修吊装点，风管法兰处应留出拆装空间。整体模型对产线规划、排风方案评审、设备干涉检查以及厂区安装边界确认具有直接参考价值。
