重型不锈钢平开门合页结构设计

　　该合页结构主要面向需要频繁启闭且承载较大的平开门场景，常见于车辆侧门、舱门、工业柜体、防护门以及设备检修门等位置。其核心作用是在门扇与门框之间建立可转动连接，使门体绕固定轴线平稳翻转，同时承担门体自重和启闭过程中产生的剪切、拉伸载荷。

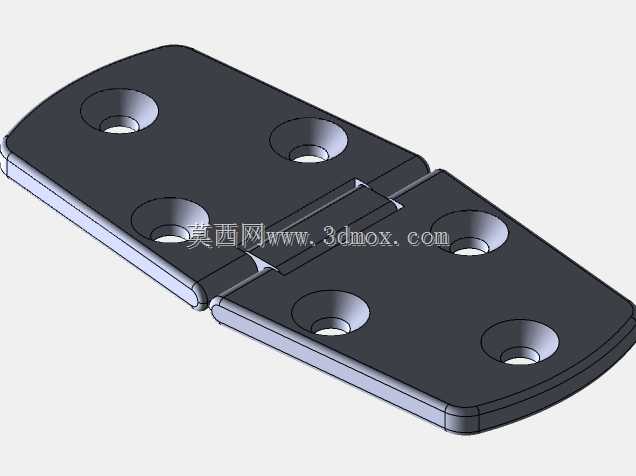

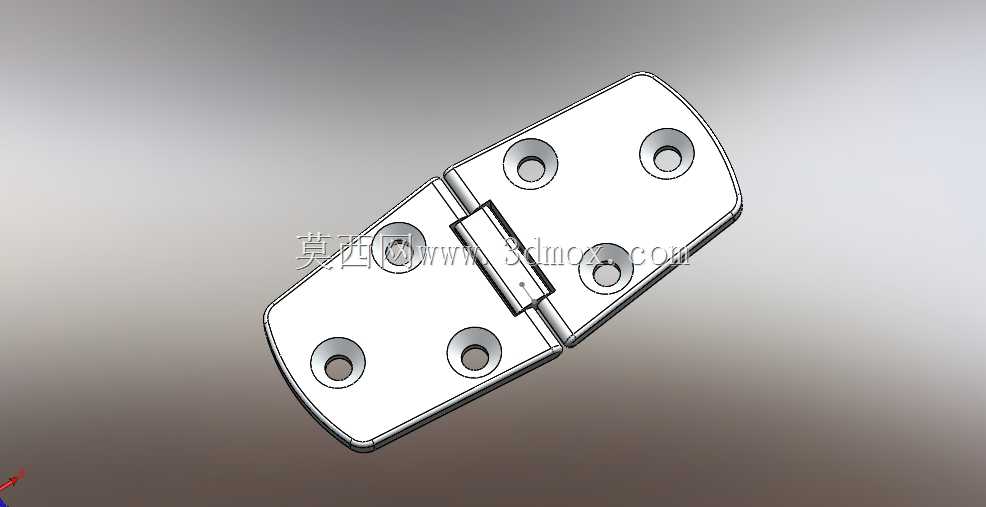

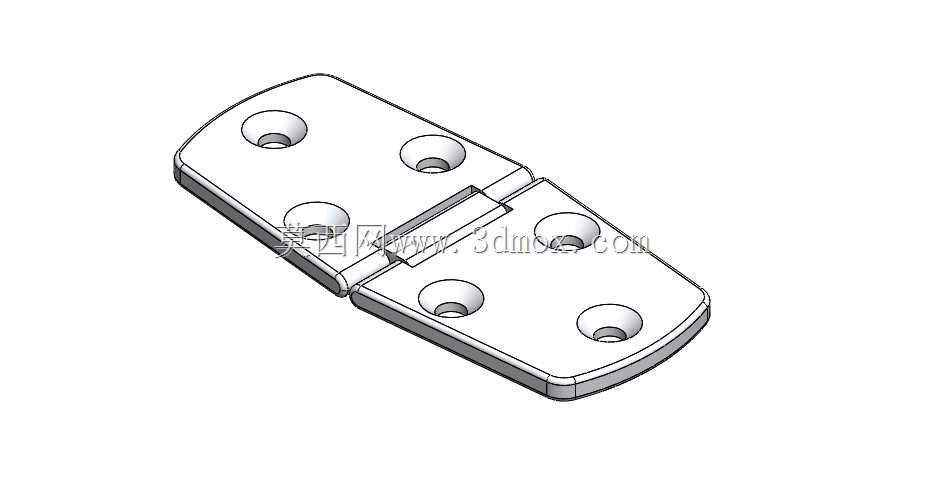

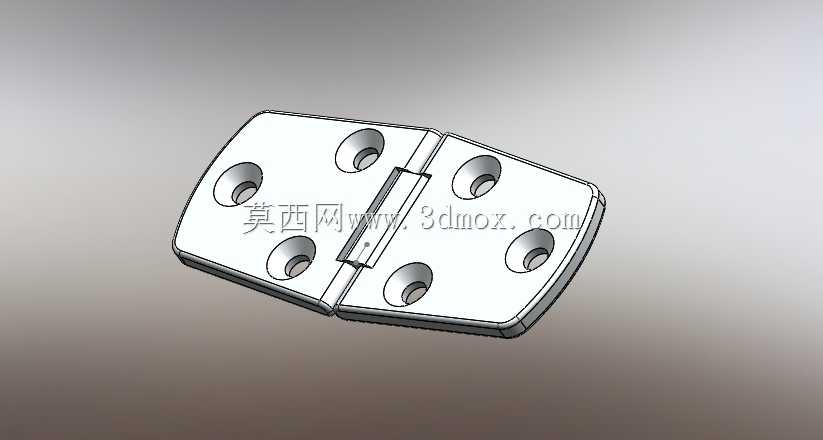

　　从结构上看，零件由左右两片页板和中间铰接轴段组成。页板采用对称布置，每片页板上设置三个沉头安装孔，孔位沿页板长度方向分布，能够在门扇与门框贴合面形成多点固定。沉孔结构用于容纳螺钉头部，使安装后门板表面保持平整，避免螺钉头与门体或密封面发生干涉。六孔布局相比常规四孔合页具有更大的紧固跨距，在门体受侧向冲击时，螺钉受力更分散，页板边缘不易翘曲。

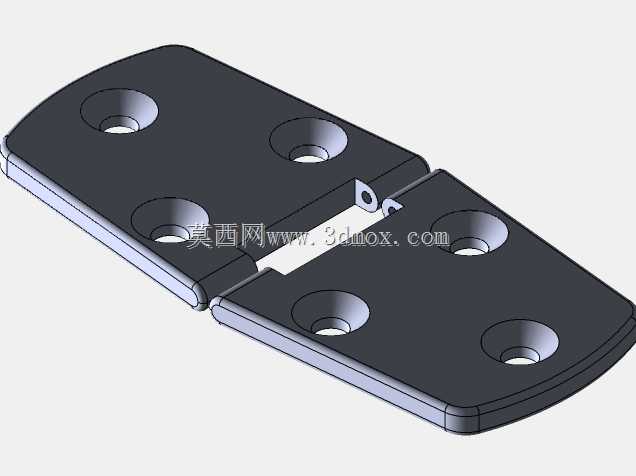

　　中间铰接区域采用卷边包覆式轴套结构，两片页板通过交错的筒状轴段配合，形成完整回转副。该形式不需要单独外露销轴，外观整体性好，同时轴段与页板为一体弯折成型，受力路径连续，适合承受反复开合带来的疲劳载荷。铰接间隙需要在建模时重点控制：间隙过小，门体在喷涂、锈蚀或存在装配误差时容易卡滞；间隙过大，则会出现门体下垂、晃动和定位不准。实际设计中通常根据门体重量、板厚公差以及表面处理层厚度预留合理转动间隙。

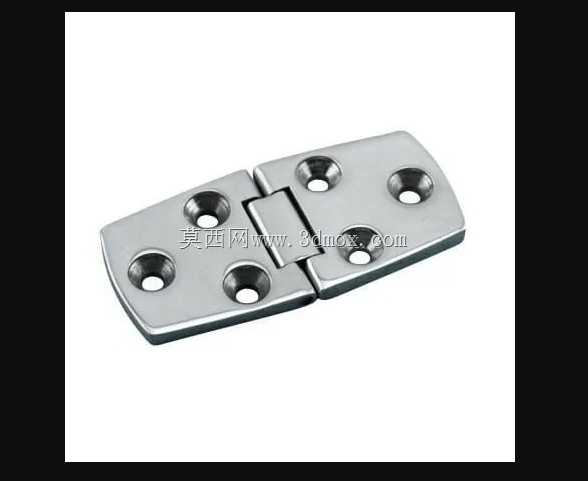

　　外形方面，页板轮廓接近矩形，四角做圆滑过渡，既减少应力集中，也避免安装和使用过程中锐边划伤人员。页板整体较厚，边缘呈现明显实体感，说明其定位偏向重载工况，而非轻型装饰合页。不锈钢材质的选择，主要考虑户外车辆、食品设备、潮湿车间或清洗频繁场合中的耐腐蚀需求，同时具备较高强度和较好的表面硬度。

　　安装边界上，合页贴合面需要与门体、门框安装面完全接触，螺钉孔中心到页板边缘的距离决定了最小安装边距。若门体板厚较薄，应在背面增加加强板或采用铆螺母、焊接螺母等方式提高螺纹承载能力。门体关闭状态下，两片页板的贴合面应处于同一平面；开启状态下，铰接轴线应与门侧边平行，否则会产生附加扭转力矩，造成开关沉重和螺钉松动。

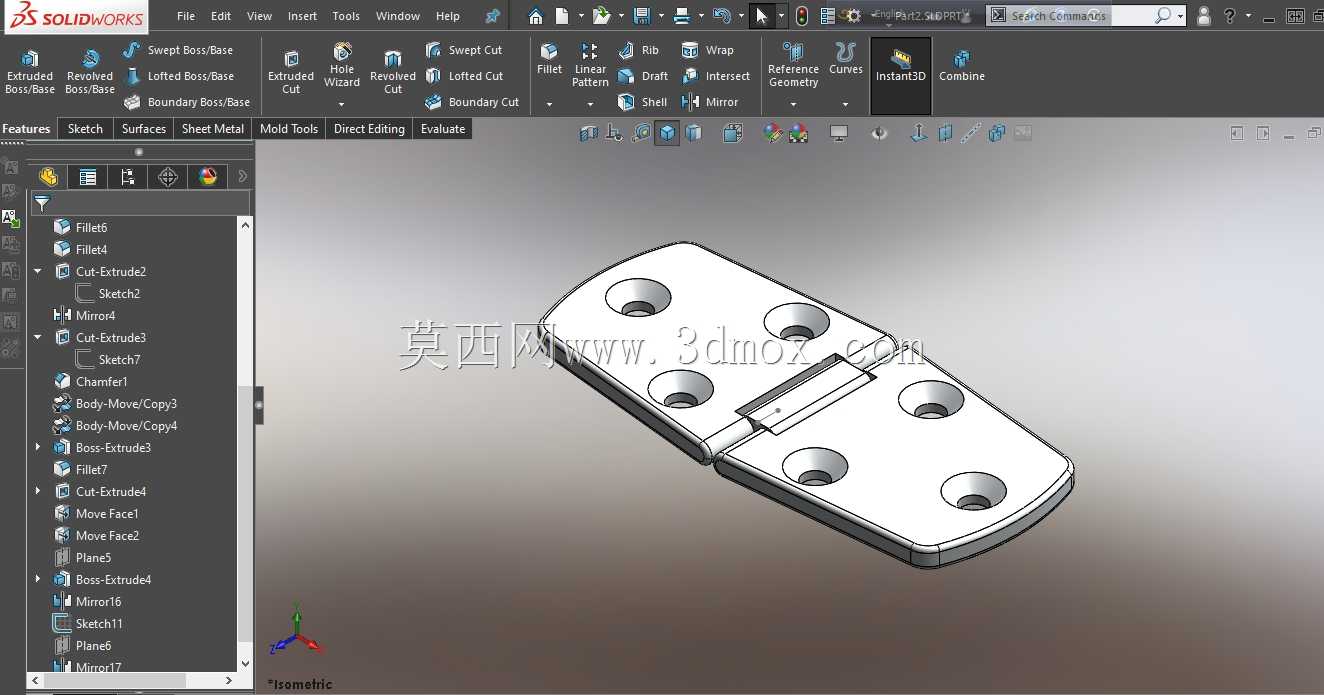

　　三维建模时，可先建立单片页板本体，再通过镜像与轴段配合完成整体装配。沉孔、圆角、卷圆轴套和页板过渡区应完整表达，尤其轴段配合面、螺钉沉孔深度和页板厚度需要与实际加工一致。该类零件虽然外形不复杂，但直接关系到门体寿命、密封性能和使用安全，结构设计中应把承载能力、安装孔位、转动间隙和耐腐蚀性能作为重点校核内容。
