带长压杆小型微动限位开关结构

　　这类小型微动开关常见于自动化设备的位置反馈回路，也大量布置在家电、仪器面板、安全门联锁、夹具到位检测和机床辅助机构中。它的核心作用不是承担动力负载，而是在机械动作到达设定边界时，把压杆的微小位移转化为可靠的触点切换信号，供控制回路判断门盖是否闭合、滑台是否到位、压板是否压紧或执行件是否返回原点。

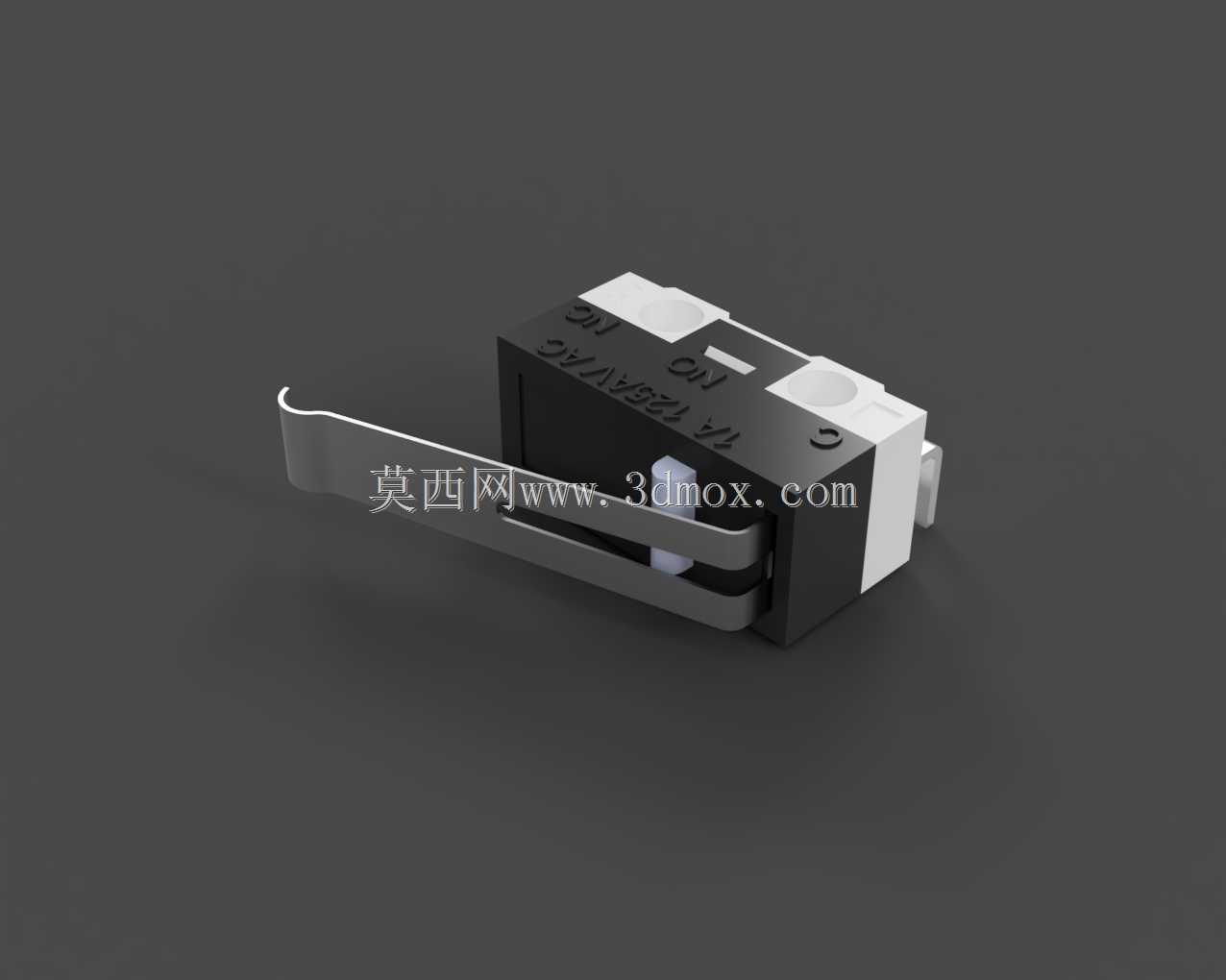

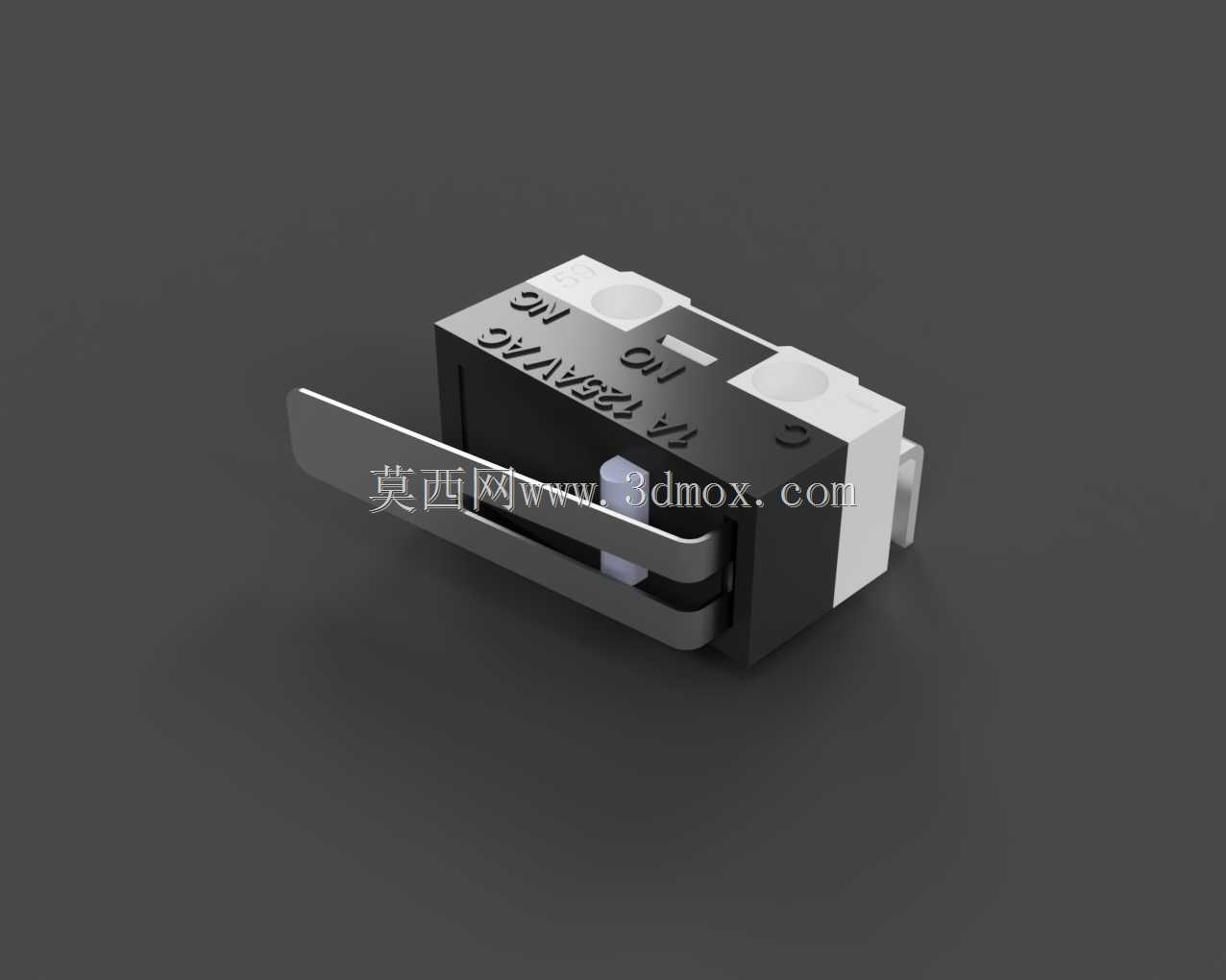

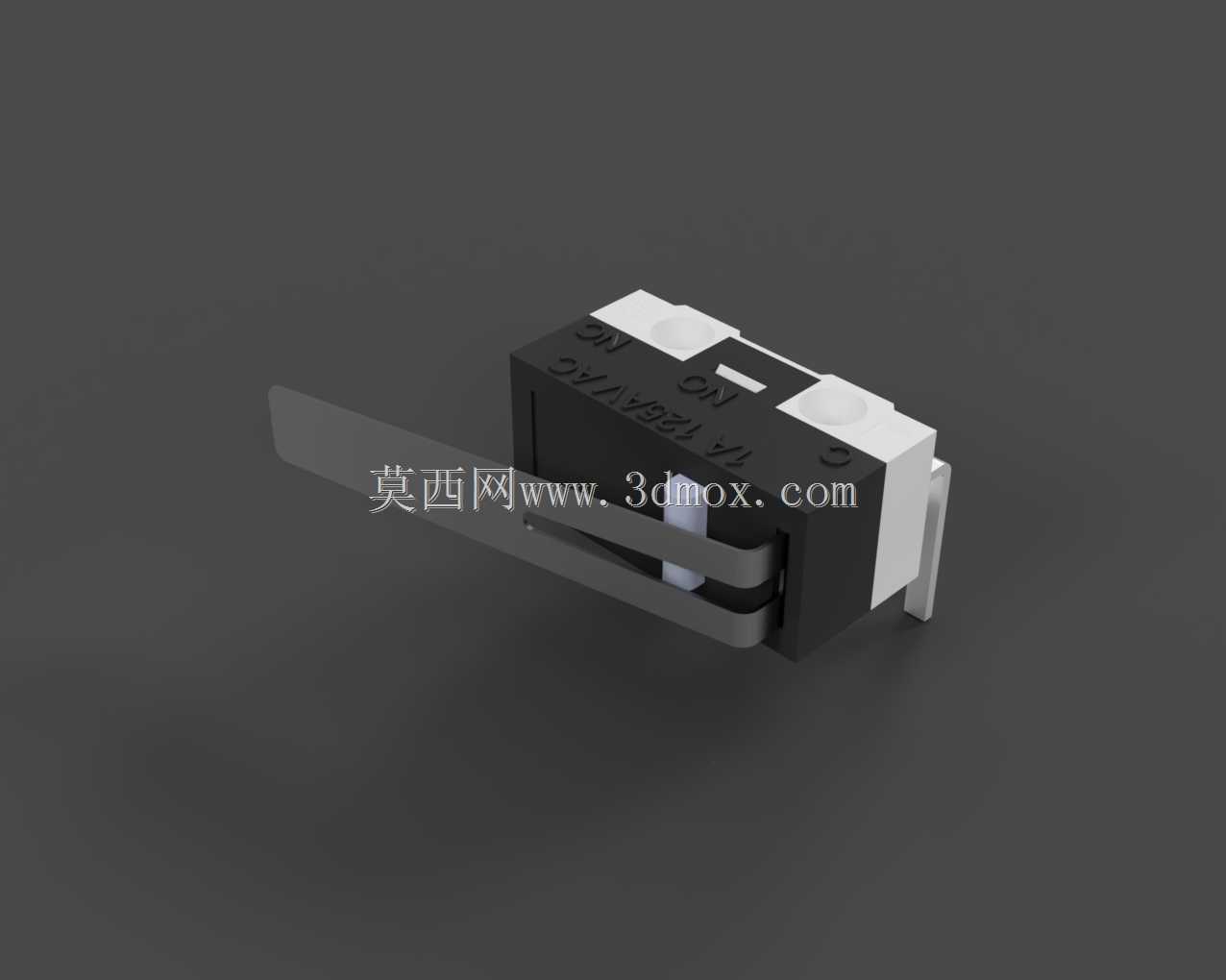

　　结构上，模型还原了黑色矩形壳体、白色端部支撑、两个安装耳孔以及向前伸出的长金属压杆。压杆采用薄片状弹性触片形式，受力后绕壳体前端形成小角度摆动；相比短按钮式开关，长压杆扩大了可触发区域，对被检测件的位置公差更宽容。实际选型时，压杆长度、按压方向和触发行程必须与机构运动轨迹匹配：压杆过长会增加侧向受力，过短则可能因零件累积偏差无法压合；安装面到压杆自由端的高度、压杆宽度以及壳体两侧固定孔间距，都决定了它能否嵌入紧凑支架。

　　壳体内部通常依靠弹簧储能和杠杆放大实现快动触点，外部只需很小的按压力即可完成通断。三维建模时需要重点表达压杆与壳体之间的间隙、端部转轴位置、触点端子伸出方向以及安装孔的边界尺寸。若用于设备布局，还要预留接线空间和压杆回弹空间，避免导线、钣金边或相邻零件干涉其自由运动。端子朝向宜与线束走向一致，这样可以减少弯折应力；固定螺钉不宜过度压紧，以免塑料壳体变形影响内部动作。

　　从工程使用角度看，微动开关属于信号元件，布置时应让机械件以近似垂直于压杆面的方向接触，尽量避免长期斜向刮擦。触发点应选在机构稳定停留位置，而不是高速冲击瞬间；对于安全门、防护罩等场景，还要保证开关在门体未完全闭合时保持断开，并设置足够的超行程，防止振动造成误信号。该模型把外部轮廓、压杆姿态、安装孔和端子关系表达清楚，可直接用于控制柜、小型工装、检测夹具和教学演示中的空间校核，也便于设计者据此补充支架、凸轮压块或触发挡板。
