商用自由深蹲杠铃力量训练架

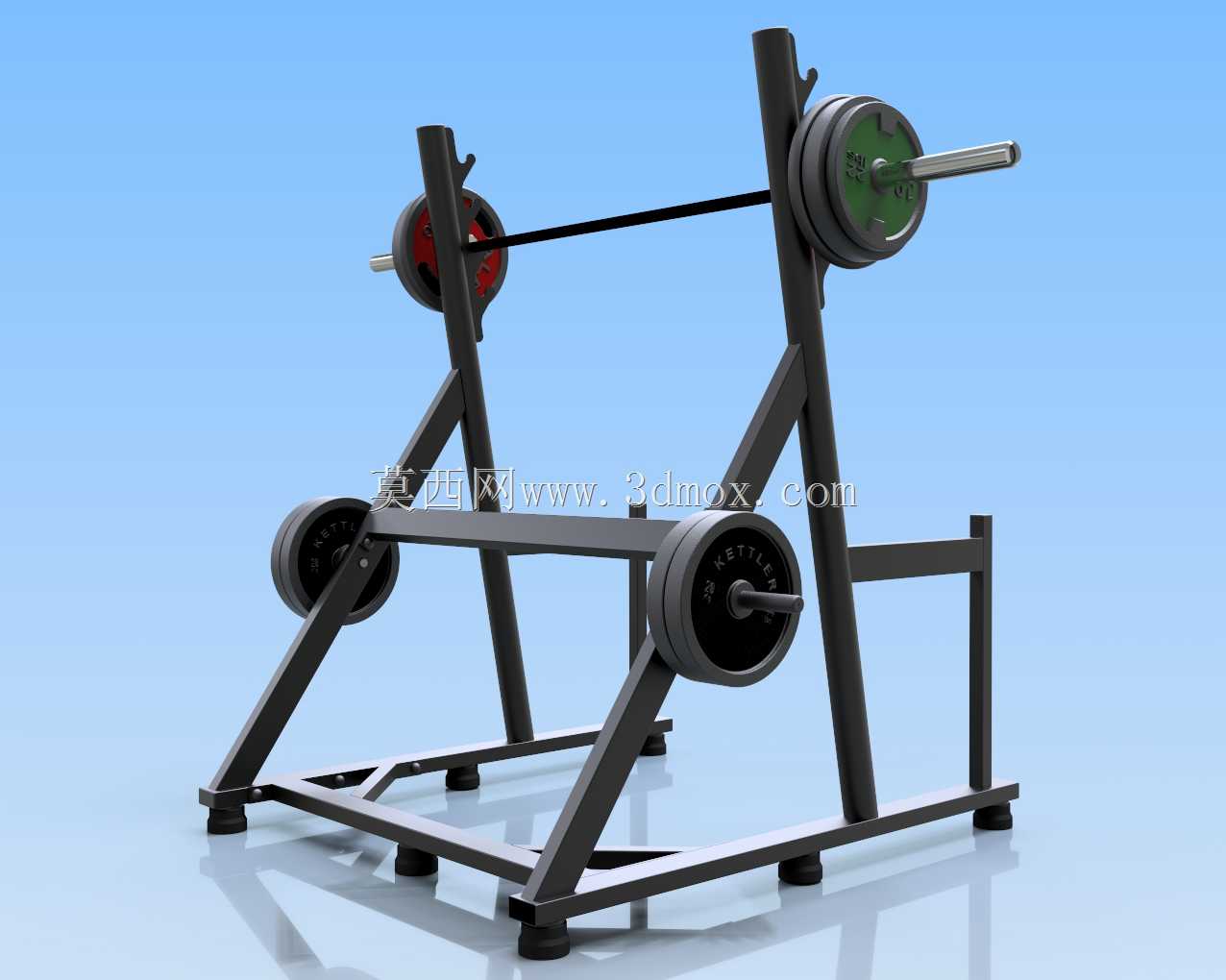

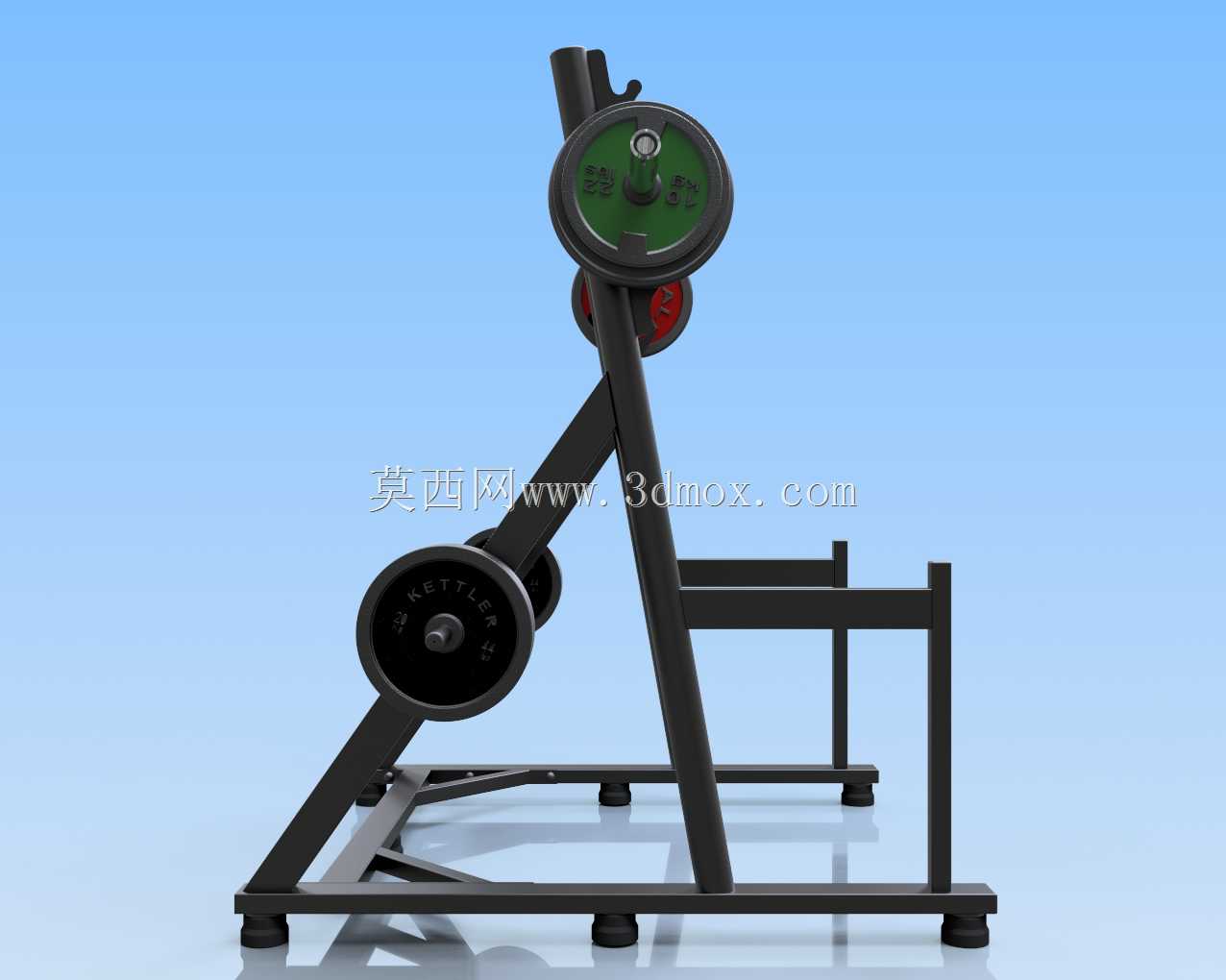

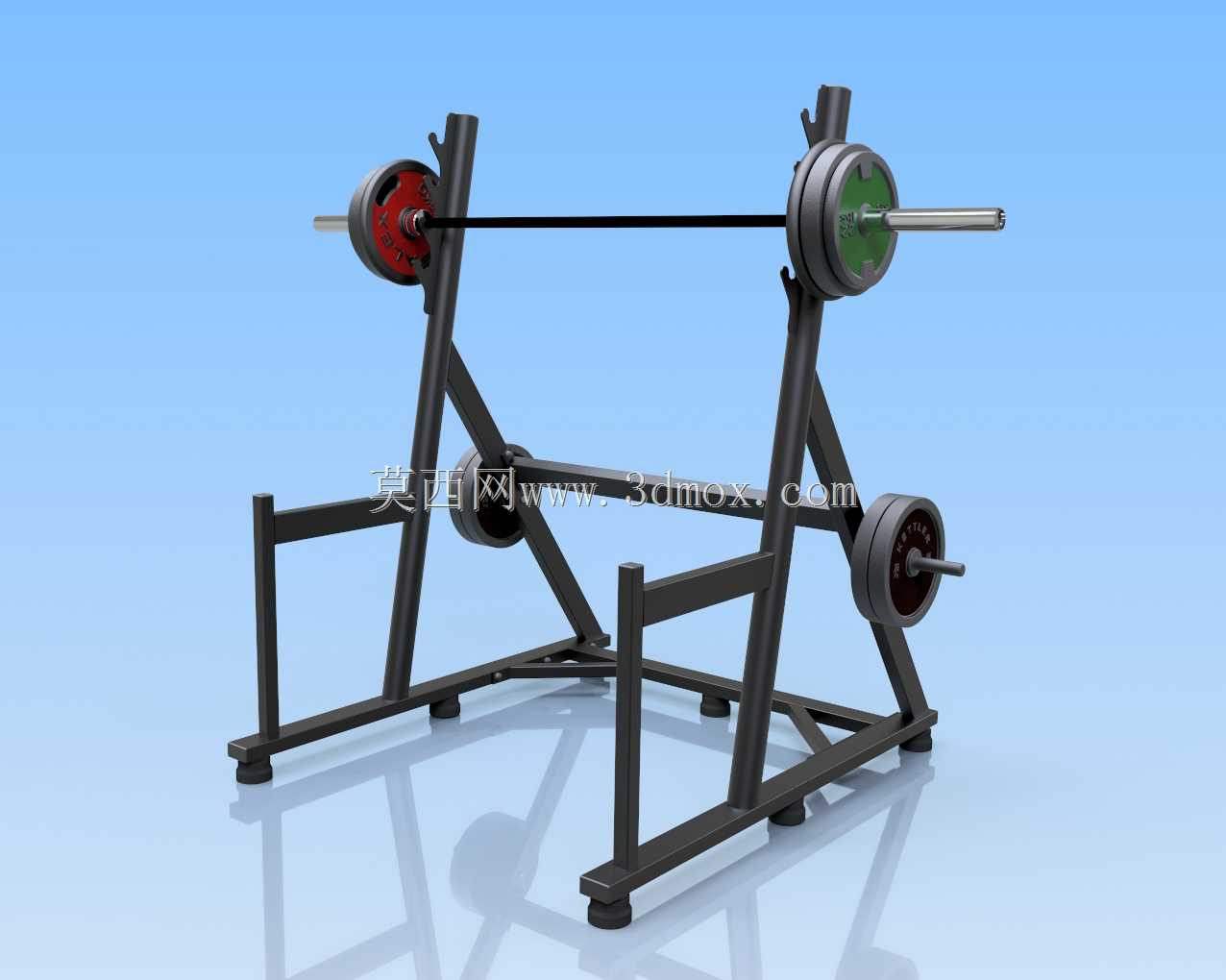

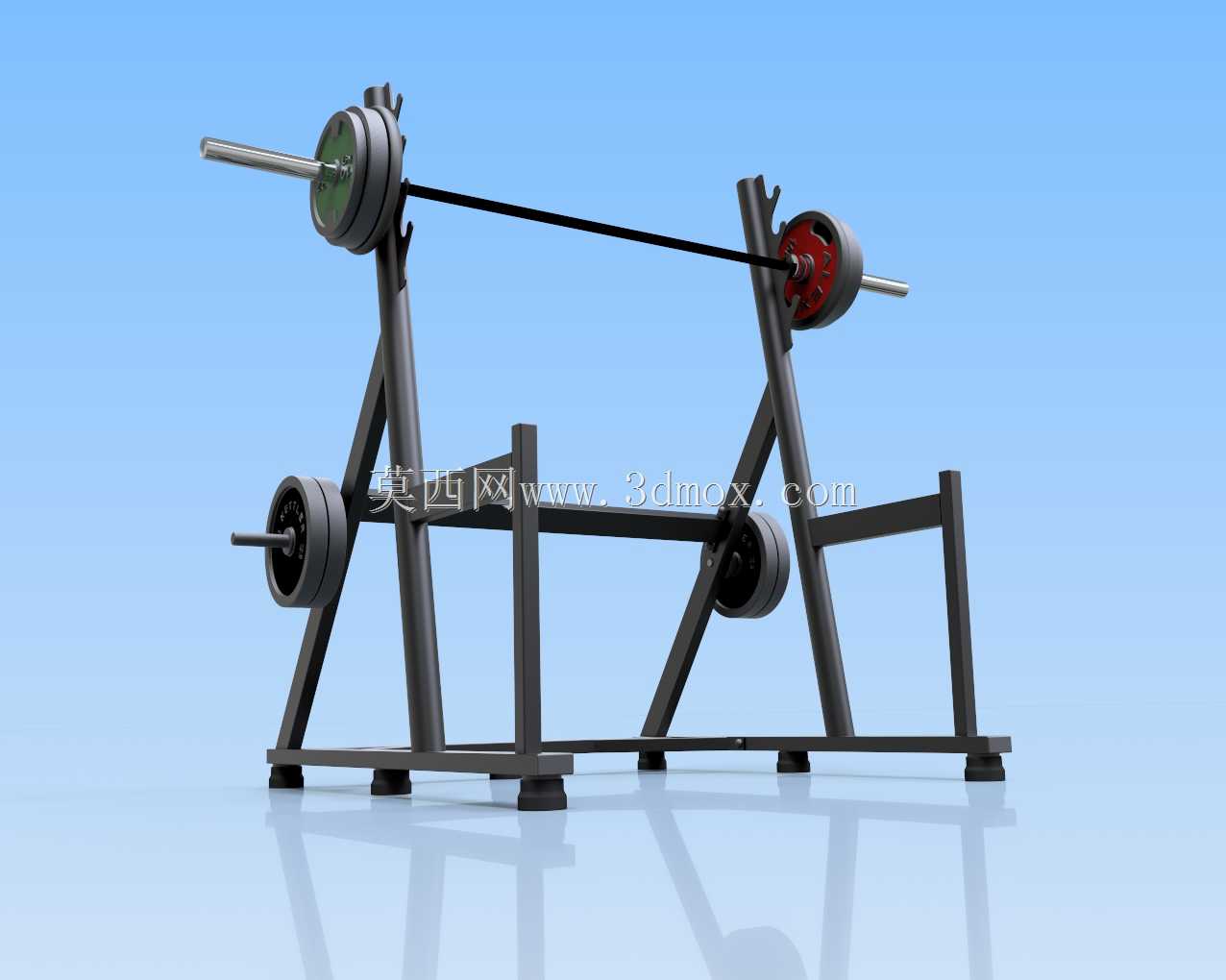

　　这套结构围绕自由杠铃深蹲与卧推辅助训练展开，主体采用方管焊接框架，两侧A形支撑腿向前后外展，底部设置横向连系梁与可调脚垫，形成稳定的落地受力体系。框架前侧预留杠铃进出空间，后侧高位支撑点用于承接深蹲起杠高度，前侧低位挡杆则承担失败卸荷与安全保护功能，使用者在力竭时可将杠铃直接搁置在保护挡块上，避免压伤。

　　从实际场馆布置看，这类器械多用于商业健身房、体能训练室、学校力量房及康复训练区。深蹲训练时杠铃载荷沿脊柱垂直传递，架体需要承受偏载、冲击和反复起放，因此立柱与斜撑的节点布置尤为关键。模型中支撑腿并非简单直立，而是通过斜向方管把高位杠铃承载点的力流导向底部前后两端，降低单侧起杠时的倾覆力矩。底脚接触面加宽，并配合橡胶垫或可调脚杯，可适应不平整地面，同时减少金属与地面的硬接触和滑移。

　　外形边界方面，架体长度需覆盖杠铃落杠、保护杆和人员站位深度，宽度则要保证杠铃片旋转及两侧进出空间；高度依据深蹲起杠位置确定，通常高于肩颈托举位，使训练者能够直立出杠。三维建模时应重点核对立柱间距、杠铃中心线高度、保护挡杆可调范围以及底脚外轮廓，避免杠铃片与立柱干涉，也要保证人员后撤和回杠路径顺畅。

　　杠铃部分包含杆身、套筒、卡簧和多片配重片，杆身两端穿装配重片后由锁紧件固定。配重片孔径与套筒直径需保持合理配合，片体之间应贴合，旋转时不得摩擦架体。架体上的承托位置采用开口式托钩形态，便于杠铃快速放入和取出；保护挡杆则应具备足够强度，其高度不能影响正常下蹲幅度，又能在髋部或肩部失控前接住杠铃。

　　设计思路上，该结构没有复杂传动件，核心在于静强度、稳定性和人机尺寸。方管规格、壁厚、焊缝位置以及斜撑角度决定整体刚性；托钩表面可增加耐磨衬垫，降低杠铃杆涂层磨损。安装时框架需整体找平，地脚螺栓或配重脚垫应可靠接触地面，两侧立柱保持平行，承托点左右等高。对于建模人员，装配时应保留杠铃、配重片、卡簧、托钩、保护杆和底脚垫等独立零件，便于后续生成工程图、明细栏以及进行干涉检查和强度校核。
