这套V型双缸动力总成的三维结构,围绕两列气缸呈夹角布置的核心构型展开,活塞、连杆、曲轴三大运动件的装配关系在模型中完整呈现。从实际装机场景看,这类双缸动力单元常见于小型通用动力设备、轻型代步车辆以及教学实训台架,相比单缸机型,两缸交替做功能够显著削弱一阶往复惯性力的波动,曲轴每转一周两次做功重叠,输出扭矩的平顺性明显提升,对配套传动系统的冲击也更小。

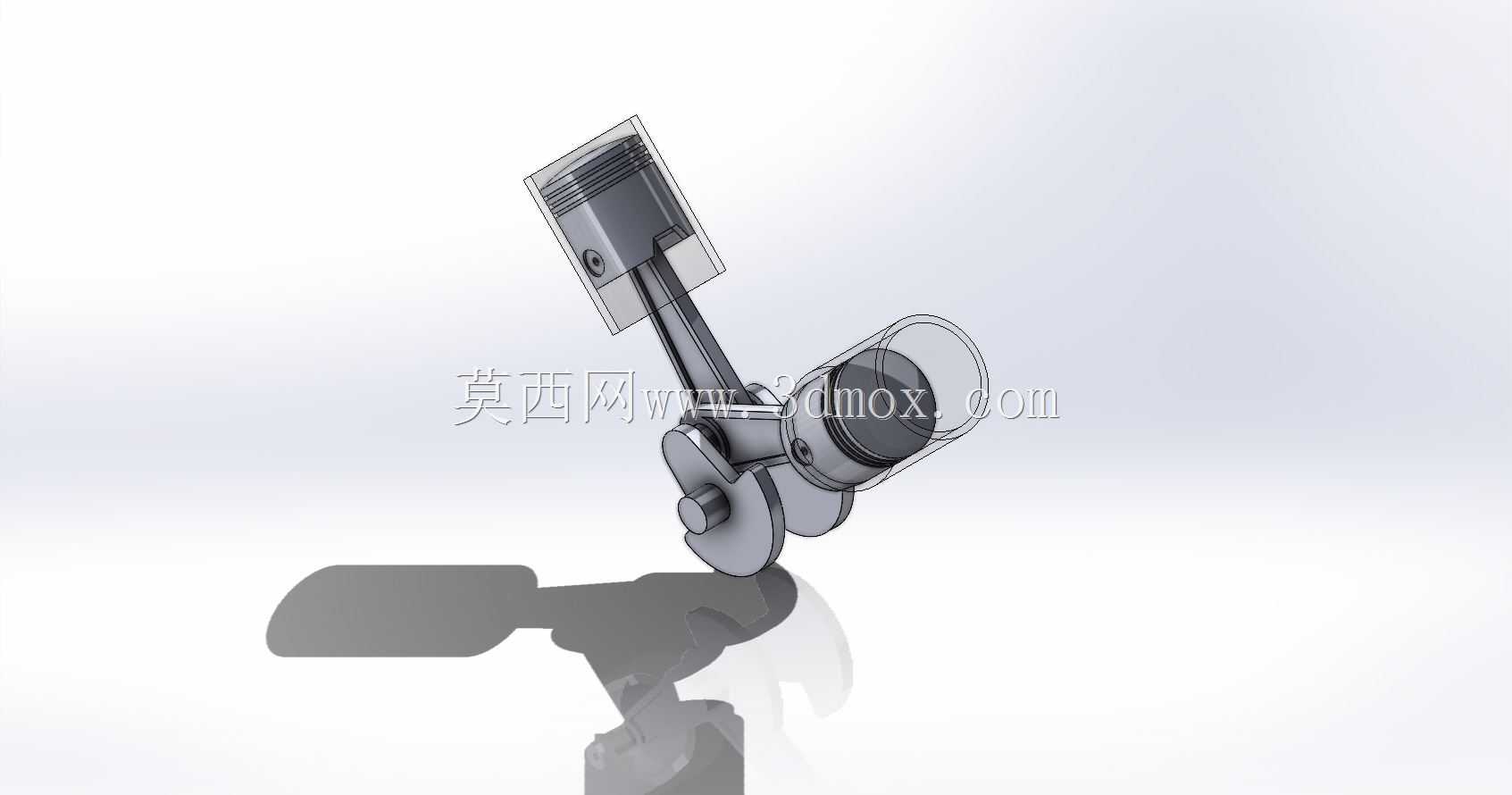

建模过程中首先要锁定的是V型夹角这一几何基准,夹角取值直接决定两列缸体的空间占位、连杆大头在曲柄销上的排布方式以及整机宽度边界。图中两副连杆分别驱动活塞在各自缸套内做往复直线运动,连杆小头通过活塞销与活塞铰接,大头则抱合在曲柄销上,将活塞的上下直线位移转化为曲轴的旋转输出。活塞头部预留了环槽位置,用于装配气环与油环,保证缸内密封与刮油;裙部型线需考虑热态膨胀间隙,避免工作中拉缸。
曲轴作为核心承载件,主轴颈与连杆轴颈之间通过曲柄臂连接,臂上通常集成平衡重,用来抵消连杆大头与曲柄销旋转质量产生的离心力,以及活塞组件往复运动带来的惯性载荷。设计时需要反复校核活塞在上止点、下止点及中间转角位置时,连杆与缸壁、曲轴箱内壁、相邻连杆之间的运动间隙,任何一处干涉都会在样机运转阶段暴露为敲缸或卡滞。
安装边界方面,整机高度由活塞行程、连杆长度与曲轴中心高度叠加决定,宽度方向受两列缸体外侧轮廓约束,长度则取决于曲轴轴向尺寸与飞轮、输出端的连接位。缸体上的缸套中心距、曲轴主轴承座孔的同轴度、连杆大头的侧向间隙,都是装配时必须保证的关键公差。模型将各运动副的配合关系透明化展示,既可以用于拆解讲解曲柄连杆机构的运动原理,也能作为动力选型阶段校核整机占位、推演运动包络、验证平衡方案的直观依据,帮助结构人员在投入加工前提前发现布局层面的隐患。
