法兰式三角支撑轴承支座结构

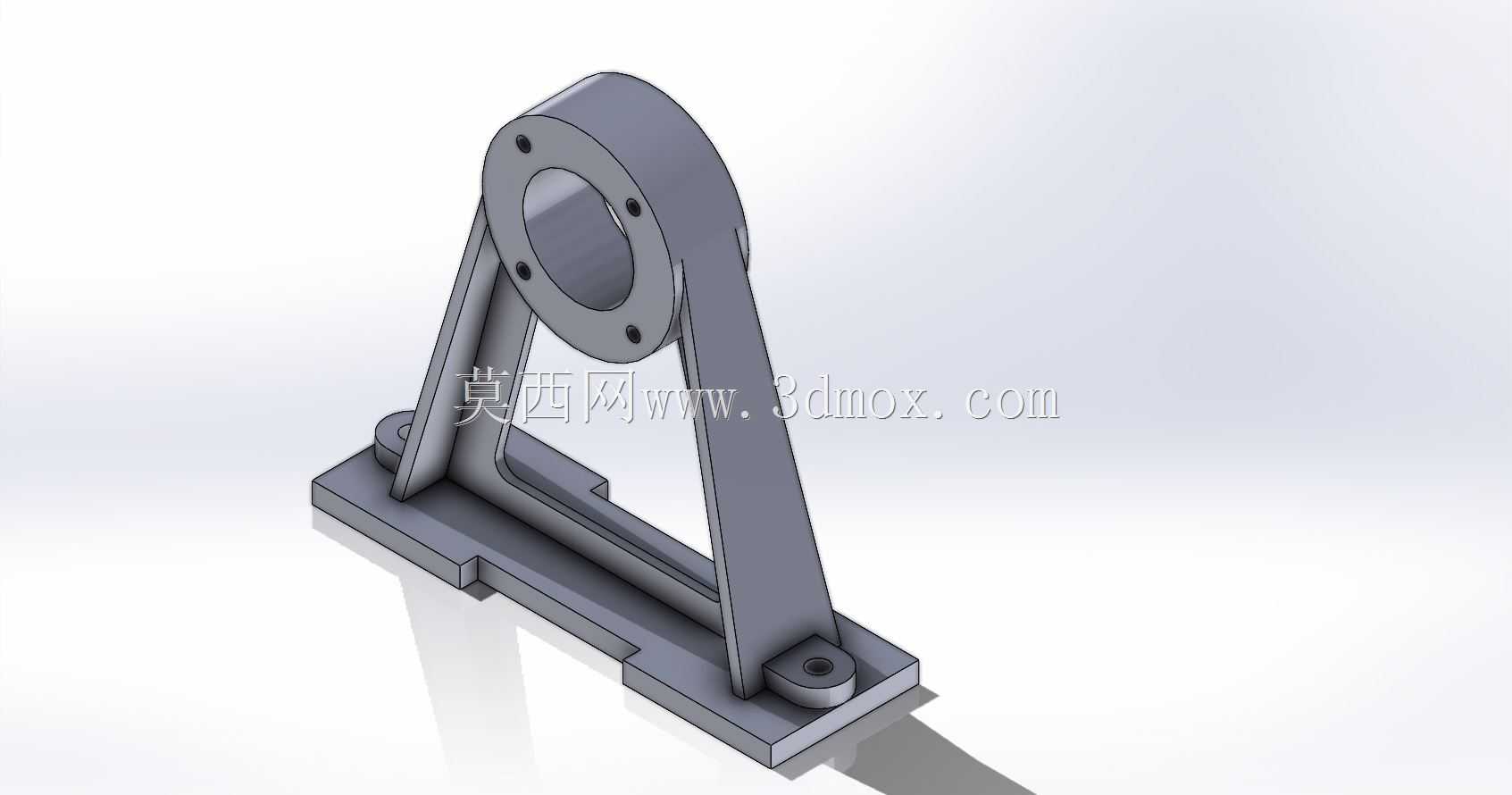

　　该支撑支座属于典型的中小型回转部件承托结构，常见于教学实训机床附件、轻型传动试验台以及非标自动化设备的轴系布置环节。结构主体由底部安装底板、两侧斜向支撑板和顶部法兰筒三部分焊接或整体加工成型，顶部法兰盘预留六个均布螺栓孔，用于固定端盖、轴承外圈或者外接传动套筒，中心通孔为轴件穿过并容纳轴承提供空间。

　　从实际装配边界看，底板采用阶梯式长条形轮廓，两端设置沉头安装孔，可直接通过螺栓固定在设备台面、型材机架或机床滑台上；底板厚度和宽度在建模时需要结合整机载荷校核，避免支撑点距离过大时底板产生挠曲。两侧斜板并非简单对称直板，而是沿法兰筒外圆切线方向延伸，形成稳定的三角形受力路径，把轴系径向载荷分散到底板两个安装区域；这种布置比单块立板更省材料，也比封闭式箱体更容易观察内部装配关系。

　　顶部法兰筒的尺寸设计围绕轴承安装展开，内孔需与轴承外径保持配合，法兰端面则作为轴向定位基准。均布孔位要与端盖或轴承座标准件匹配，孔距圆、孔径和倒角均需在三维建模时同步约束，否则后续工程图中容易出现孔位干涉。斜板与圆筒相交处设置过渡圆角，既能降低焊接应力集中，也便于铸件或钣金件成型；底板上的凸台和沉孔区域则用于提高螺栓连接的局部刚性。

　　在设备用途上，这类支座多用于承受中等转速、较轻载荷的水平轴或倾斜轴支撑，例如输送带从动轮、试验台主轴、小型卷扬辊以及机床辅助传动轴。建模时应先确定轴中心线高度，再反推底板到法兰中心的距离；中心线高度直接决定传动件与电机、联轴器或带轮的对齐关系。安装底板长度方向要预留扳手空间，斜板外侧不能与周边护罩、管线发生碰撞，法兰前方还要留出端盖和轴端螺母的拆装距离。

　　结构思路上，三角支撑形式兼顾了开放性和刚性，顶部圆筒保证轴承孔的同轴支撑，底部长条底板提供稳定附着面，斜向筋板则控制侧向摆动。对于三维建模人员，重点不在复杂曲面，而在配合关系、孔位规范和受力路径的表达：法兰端面与底板底面应建立平行或指定角度约束，中心孔轴线与安装基准保持明确位置尺寸，斜板厚度、圆角和焊接坡口可根据加工方式调整。若用于机加工实训，还可据此延伸出工程图、装配体、爆炸视图和运动干涉检查，帮助理解轴系支撑件从选型、建模到安装定位的完整过程。
