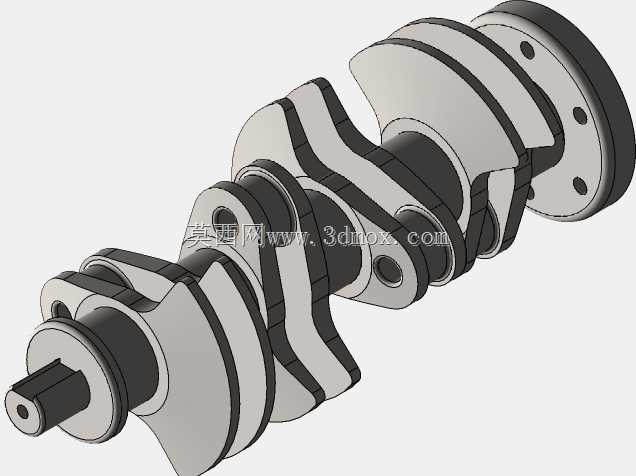

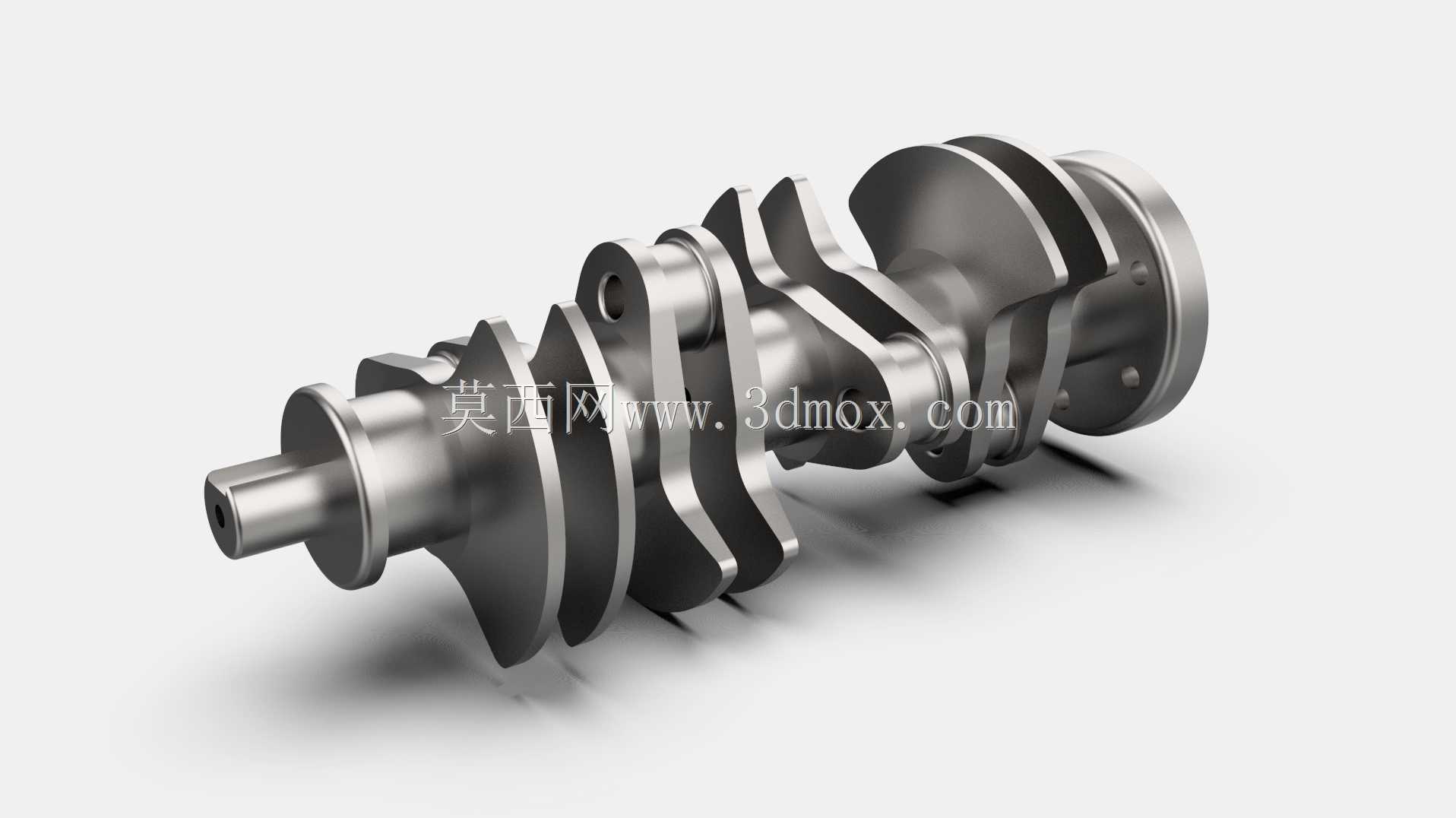

CA6140车床配套内燃机曲轴结构

　　这款曲轴结构适配CA6140普通车床的配套动力单元场景，同时可作为小排量内燃机核心动力转换部件的教学测绘、结构校核样件，在机床主轴驱动实训、小型内燃机组装演示、机械原理课程拆装实验中都能直接对应实物结构。曲轴本身承担整套动力系统的运动转换职能，活塞往复输出的线性推力通过连杆传递到各曲拐轴颈，转化为持续旋转扭矩向外输出，全程要承受交变燃气压力、连杆往复惯性力与旋转离心力的复合载荷，轴颈过渡位置、曲柄臂与轴段衔接处都是应力集中的核心管控区域。建模阶段先梳理整机缸数对应的曲拐相位排布，本款三曲拐结构的夹角布置匹配对应缸体的点火做功顺序，保证动力输出平顺，避免运转过程中出现过大的二阶振动；前端轴颈预留皮带轮、正时齿轮的安装定位轴段，

　　轴端加工中心孔可作为顶尖装夹基准，后端法兰端面对应飞轮连接孔位，法兰端面的跳动公差直接影响飞轮运转的动平衡精度，建模时所有连接孔的位置度、轴段同轴度都按照实际机加工工艺要求预留公差边界。外形尺寸设计上，各主轴颈直径统一匹配缸体主轴承座的轴瓦安装规格，连杆轴颈直径适配连杆大头轴瓦，曲柄臂的厚度与扇形配重轮廓经过配重校核，抵消曲拐旋转产生的不平衡离心力，轴向总长度严格贴合缸体内部曲轴箱的安装空间，两端轴伸长度不会和正时罩壳、飞轮壳发生运动干涉。结构细节处，所有轴颈和曲柄臂的衔接位置都做了圆角过渡，避免热处理和交变载荷下出现应力裂纹，润滑油道的走向沿主轴颈、曲柄臂内部贯通到连杆轴颈表面，压力润滑可以持续在轴瓦摩擦面形成油膜，

　　实际装配时主轴颈装入缸体主轴承座后，要保证轴向窜动量在允许区间，后端法兰连接飞轮后需整体做动平衡校验，这款三维结构完整还原了曲轴从毛坯锻造成型、轴颈车削磨削、油道钻孔、法兰孔加工全流程的结构特征，既可以作为车床加工曲轴类零件的工艺编程参考，也能用于内燃机动力模块的装配干涉检查、运动仿真验证，帮助设计人员核对曲拐运动时和缸体、活塞连杆的运动间隙，规避实际装机出现的碰撞、卡滞问题。
