小型消费级四旋翼航拍飞行器结构设计

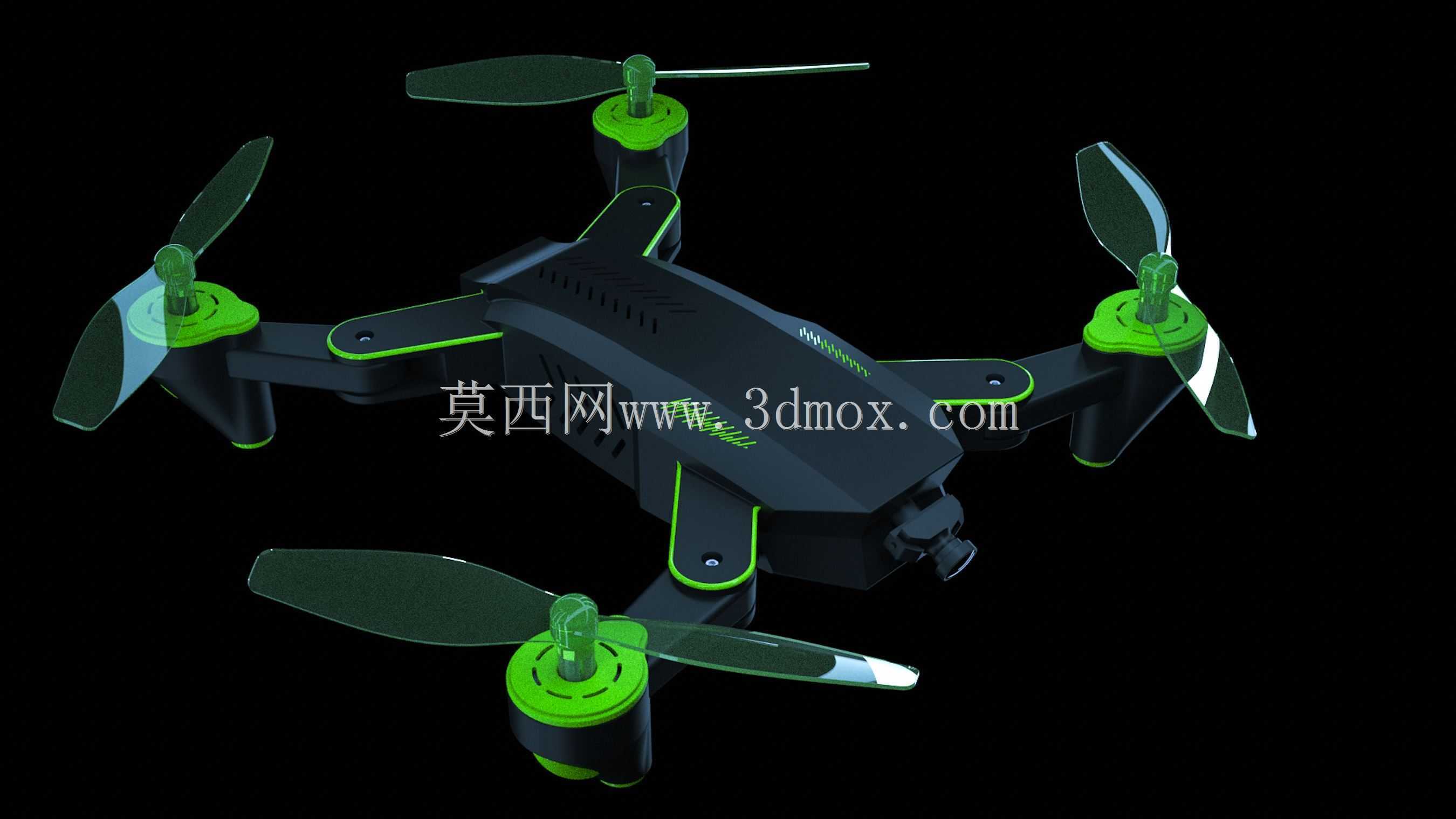

　　这款四旋翼飞行器的结构设计，首先围绕消费级近景航拍、室内外轻量作业的核心场景展开，日常可用于小型活动跟拍、狭小空间巡检、青少年航模教学实训等场景，整体结构在保证飞行稳定性的前提下尽可能压缩自重，适配普通用户的便携携带需求。从功能特性来看，四个旋翼臂采用对称X型布局，每个臂端的旋翼安装座预留了标准电机安装孔位，可适配常用的10mm外径微型无刷电机，旋翼与机臂之间设置了防撞缓冲凸台，轻微磕碰时可优先吸收冲击力，避免电机轴直接受力变形。机身中部的核心舱采用下沉式设计，将飞控板、电池、摄像模块的安装位集中在整机重心点正下方，可有效降低飞行过程中的重心偏移量，减少姿态调整时的动力损耗，舱体内部预留了标准20mm间距的安装螺柱，

　　可兼容市面上主流的微型飞控、图传模块安装尺寸，无需额外打孔改造。机臂与主体的连接位置做了圆弧过渡加强，避免直角应力集中导致的起降冲击断裂，每个机臂末端的起落支撑脚采用一体化延伸设计，底部设置了荧光标识条，既可以在低光环境下辅助判断飞行姿态，也能在降落时起到缓冲防滑作用，支撑脚的高度预留了15mm的离地间隙，可避免底部挂载的摄像镜头直接接触地面造成刮花。设计过程中优先考虑了拆装维护的便捷性，整机外壳采用上下分壳结构，配合四颗隐藏式螺丝即可完成整机拆装，电池舱设置在机身前部，采用抽拉式安装结构，可快速更换电池提升续航时长，旋翼采用快拆式卡扣设计，无需工具即可完成旋翼的更换调整。从安装边界来看，整机对角旋翼轴距控制在180mm，

　　机身主体最大宽度85mm，不含旋翼的整机高度32mm，可轻松放入普通单肩包的侧袋中携带，旋翼旋转时的最大外轮廓直径为200mm，室内飞行时只要预留半径300mm的无遮挡空间即可完成基础飞行动作，不会因为尺寸过大剐蹭家居物品。动力布局上，四个旋翼采用正反桨交错配置，相邻旋翼的旋转方向相反，可抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构即可维持航向稳定，飞控安装位周边预留了减震泡棉的粘贴空间，可过滤旋翼高速旋转产生的高频震动，避免摄像模块出现画面果冻效应。机身外壳的曲面设计兼顾了气动效率与外观辨识度，机臂上表面做了微弧导流设计，可减少前飞时的空气阻力，机身前部的摄像窗口预留了12mm直径的镜头安装位，可适配常用的微型广角镜头，

　　窗口周边做了遮光凸边，可避免阳光直射镜头产生眩光。整机结构的壁厚控制在1.2mm，在保证结构强度的前提下尽可能减少材料用量，降低整机自重，所有安装孔位均做了0.2mm的拔模斜度，适配注塑加工的工艺要求，量产时可直接开模生产，无需额外调整结构。起落架的底部接触面做了网格防滑纹理，在光滑的瓷砖、玻璃表面降落时也不会出现侧滑移位，机臂上的荧光标识条位置刚好对应四个旋翼的正下方，飞行时可通过标识条的位置快速判断飞行器的机头朝向，降低新手的操作难度。核心舱内部的走线槽做了隐藏式设计，所有电调、电机的连接线均可通过机臂内部的空腔走线，避免线材外露缠绕旋翼，提升飞行安全性，电池安装位设置了弹性卡扣，可适配厚度10-12mm的2S锂电池，兼容不同容量的电池配置，用户可根据续航需求自行选择。
