立式活塞式气动动力转换总成结构

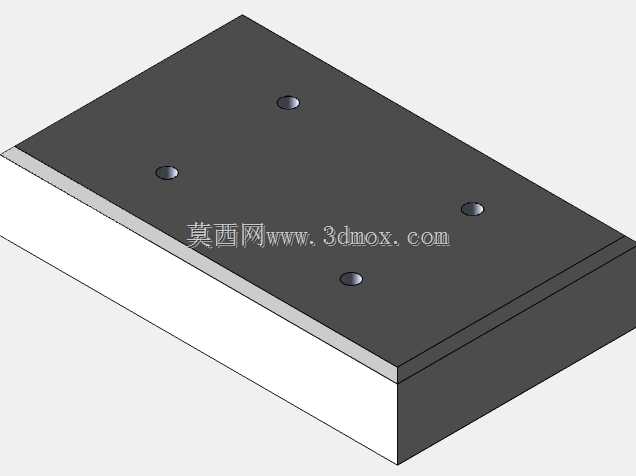

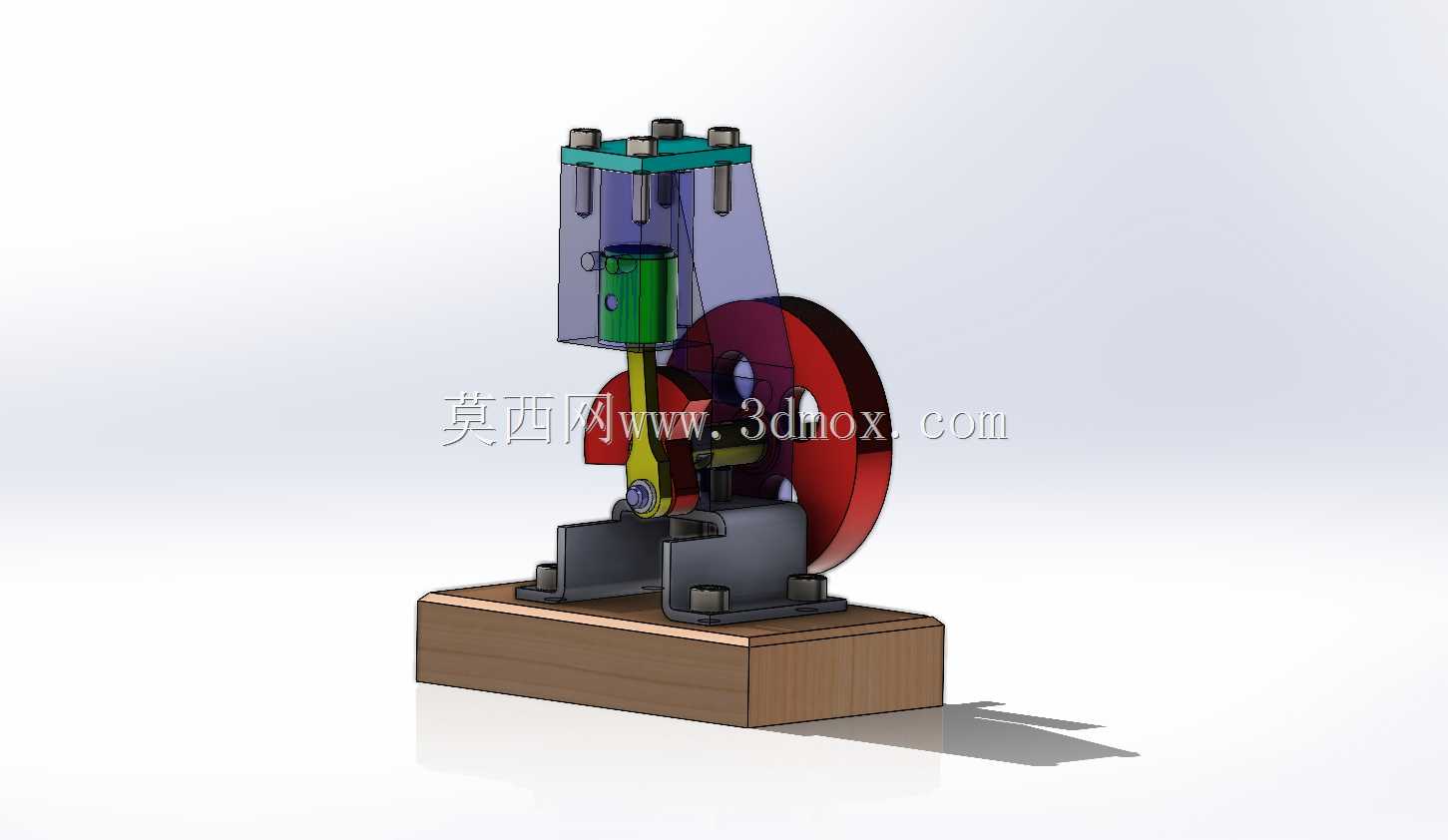

　　这套立式活塞式气动动力转换结构，面向小型气动驱动工位、教学演示台架以及低速动力输出场景搭建，整体采用底座承托、立式缸体布置、侧置大惯量飞轮的布局形式，所有运动部件的安装基准都落在底部木质模拟基座对应的金属安装底板上，底板预留的地脚安装孔位可直接适配常规实验台架或者小型设备机架的安装面，整机横向占用空间集中在飞轮回转半径范围内，竖向高度从底座底面到缸体顶部紧固端盖全程无外伸干涉部件，现场布置时只需预留飞轮侧的回转安全间隙，无需额外拓展侧向安装空间。

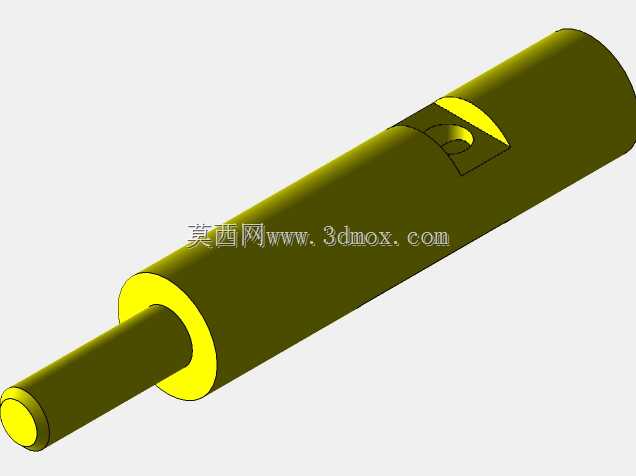

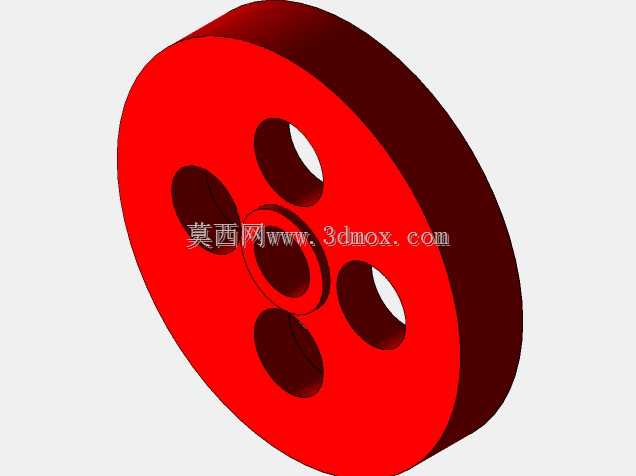

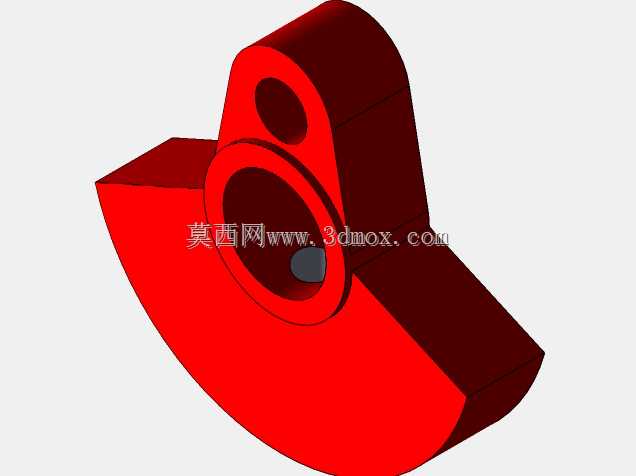

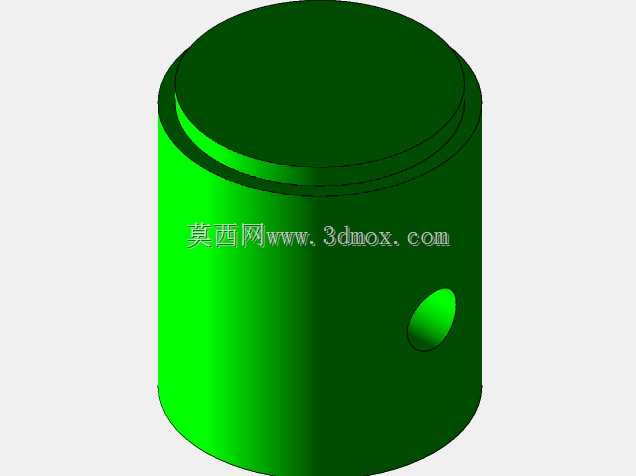

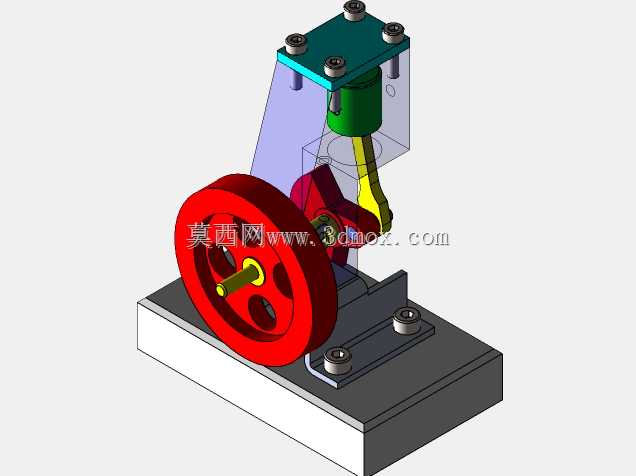

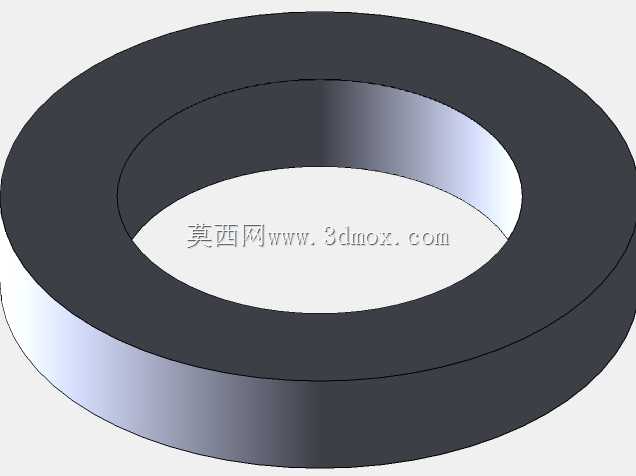

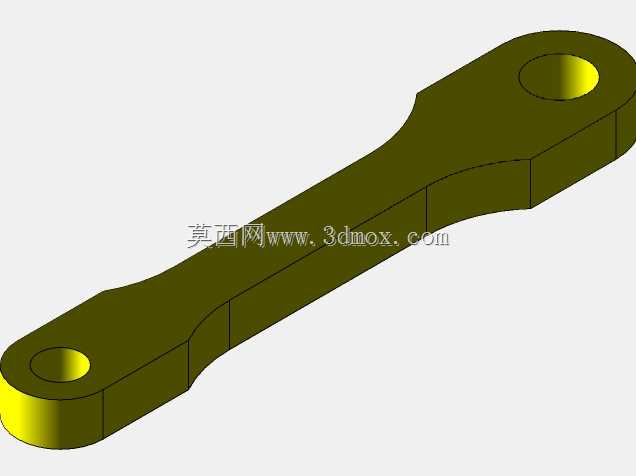

　　从动力传递路径来看，压缩空气通入立式气缸后驱动绿色活塞做上下往复直线运动，活塞下端通过铰接销连接黄色连杆，连杆另一端与曲轴偏心段配合，曲轴输出端固定大直径红色飞轮，飞轮的大转动惯量可以储存活塞做功行程的能量，抵消活塞往复运动经过上下止点时的传动死点，让输出轴的转速波动大幅降低，即使供气压力存在小幅波动，输出端也能保持平稳的回转动作。缸体顶部采用青绿色端盖加四根均布紧固螺栓的锁紧结构，端盖与缸筒之间预留密封件安装槽，实际生产中可嵌入O型密封圈或者平面密封垫，避免压缩空气从缸筒上端泄漏；缸筒外侧设置半透明防护护罩，既可以直观观察内部活塞的往复运动轨迹，也能阻挡运动部件误触，满足教学演示场景的安全防护要求。

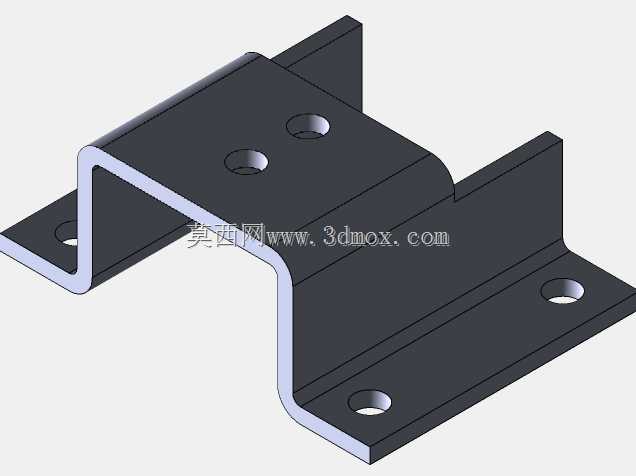

　　设计过程中首先确定活塞的有效行程与缸筒内径，匹配目标输出扭矩下的供气压力区间，再根据行程反推曲轴的偏心距，保证连杆在整个运动周期内的摆角处于合理范围，避免连杆与缸筒内壁发生运动干涉；飞轮的直径与厚度按照整机转动惯量匹配计算，既要保证足够的储能效果平滑转速，也要控制飞轮重量避免整机重心过高出现运行振动。底部支撑座采用分体式轴承座结构，两个轴承位分别支撑曲轴的两端轴颈，轴承座通过螺栓固定在下部金属安装板上，安装板再与底部基座锁紧，装配时可以先调整曲轴的同轴度再锁紧轴承座固定螺栓，降低装配难度。

　　这类结构常应用在无防爆要求的气动演示教具、小型气动冲床辅助动力单元、低速回转工作台驱动端，相比电动驱动单元，气动驱动本身具备过载自动泄压、启停响应速度快的特点，在频繁启停的往复工位中不需要额外配置制动组件。建模时所有配合面都按照实际装配公差预留间隙，活塞与缸筒的滑动配合、连杆两端的铰接配合、曲轴与轴承座的旋转配合都完全符合实际装配逻辑，工程人员可以直接在此基础上调整缸径、行程、飞轮惯量参数，衍生出适配不同输出功率需求的变型产品，也可以将该动力总成对接凸轮机构、槽轮机构等后续传动组件，拓展为完整的小型自动化作业工位。
