五百毫升菱形纹理镂空塑料瓶

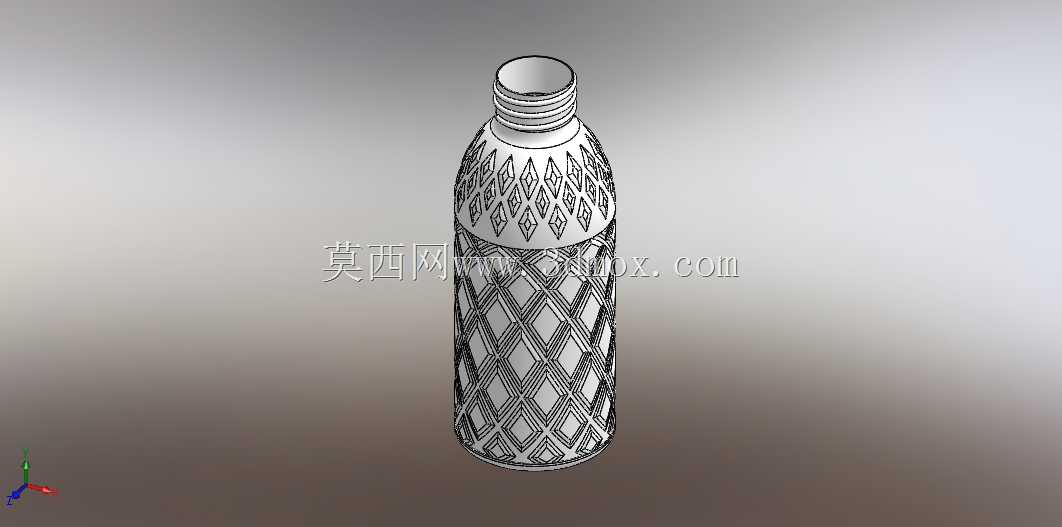

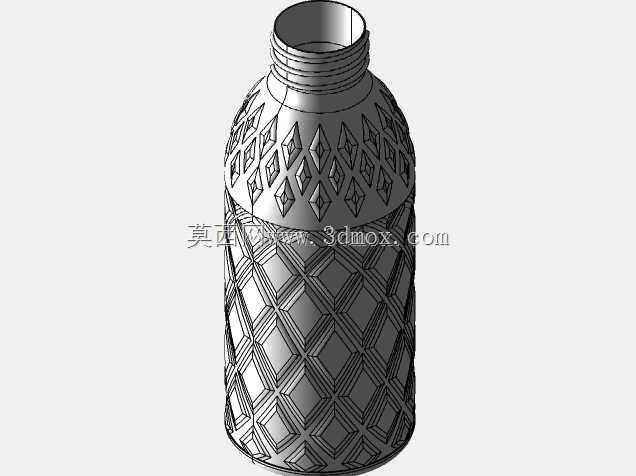

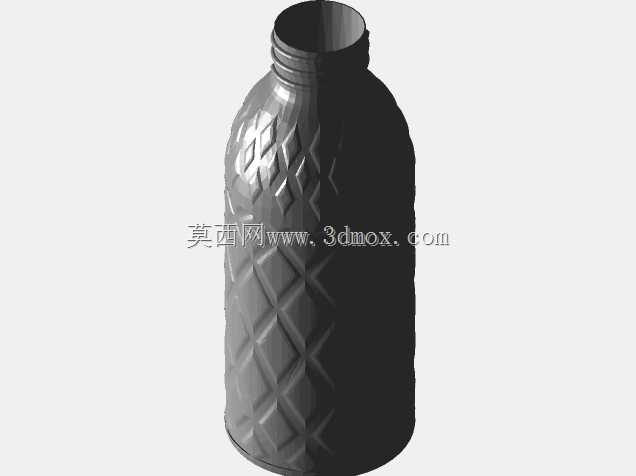

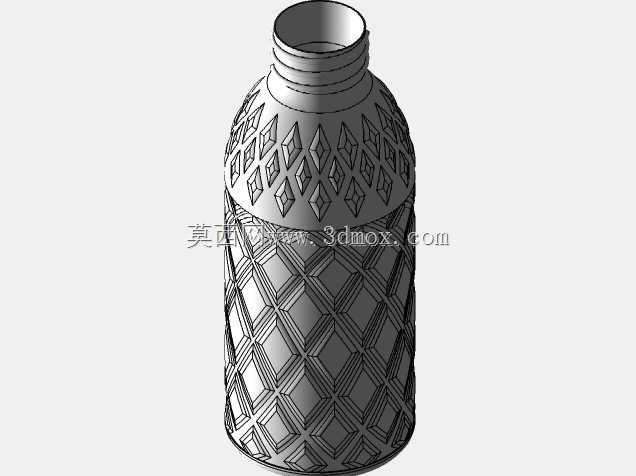

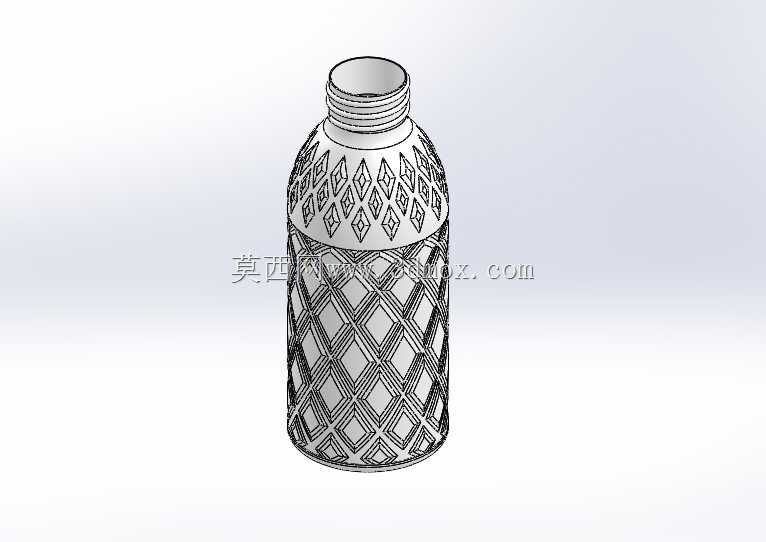

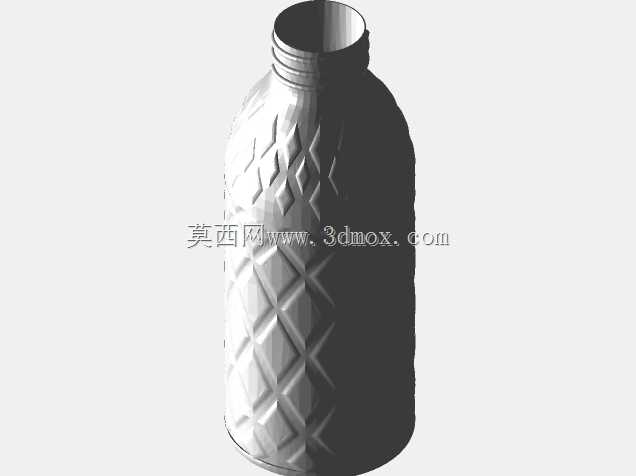

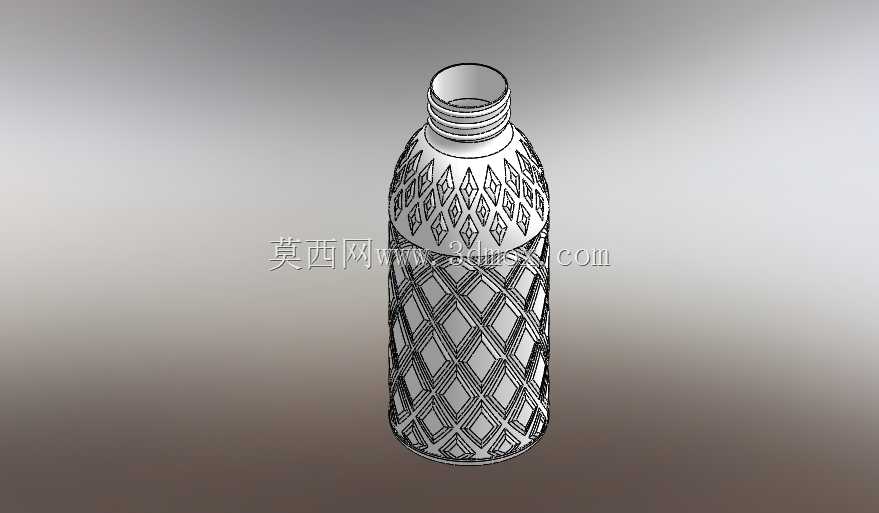

　　这款五百毫升容量瓶体的三维结构，围绕日常饮品分装、洗护液体盛装以及文创包装展示等场景搭建，瓶身整体采用细长圆柱形态，在保证握持手感的前提下，通过外壁连续交错的菱形镂空网格纹路，既强化了瓶体侧壁的径向抗挤压能力，也形成了辨识度很高的外观肌理。瓶口位置设置多圈连续外螺纹，可匹配标准旋盖完成密封，螺纹段下方预留环形台阶，用于瓶盖旋紧时的轴向限位，避免装配过位压伤瓶口端面。瓶底采用向内微凹的圆弧过渡结构，放置在平面工位时能够形成稳定支撑，同时减少灌装后底部应力集中出现开裂的概率。建模过程中先以旋转特征生成瓶体基础薄壁实体，瓶口螺纹通过螺旋线引导扫描切除生成标准牙型，瓶身的菱形网格纹路先绘制单组交错菱形草图，

　　沿圆周方向阵列后再通过包覆或者切除特征贴合圆柱曲面，纹路深度统一控制在薄壁允许的范围内，既保证外观凹凸质感，也不会穿透内壁造成渗漏。从实际生产适配角度看，该瓶体结构可直接用于吹塑成型工艺验证，外壁的菱形纹路在模具开模时沿轴向出模无需额外侧向抽芯，网格的棱边全部做小圆角过渡，避免吹塑过程中应力集中导致局部壁厚过薄。瓶身的外径、总高以及瓶口螺纹规格都按照常规五百毫升包装瓶的通用边界设定，能够适配现有灌装生产线的星轮卡位、旋盖头行程以及贴标工位的夹持范围，不需要对现有产线做大幅改造。镂空纹理同时还能充当防滑结构，使用者手持瓶体时手指嵌入纹路间隙，即便瓶外壁沾有水渍也不容易滑脱。结构校核阶段重点关注薄壁厚度分布，

　　瓶口螺纹段壁厚略大于瓶身侧壁，保证旋盖反复开合时螺纹牙不会崩断，瓶身网格纹路的凸起部分和基底薄壁平滑衔接，没有尖锐突变，灌装带压液体时应力可以沿菱形筋条均匀分散，相比光面瓶体抗侧压变形能力有明显提升。整体模型完整还原了从瓶口密封结构、瓶身加强纹理到底部支撑的全部细节，可直接用于包装结构设计评审、吹塑模具开发参考以及产线适配校核。
