纳甘1895转轮手枪握把结构

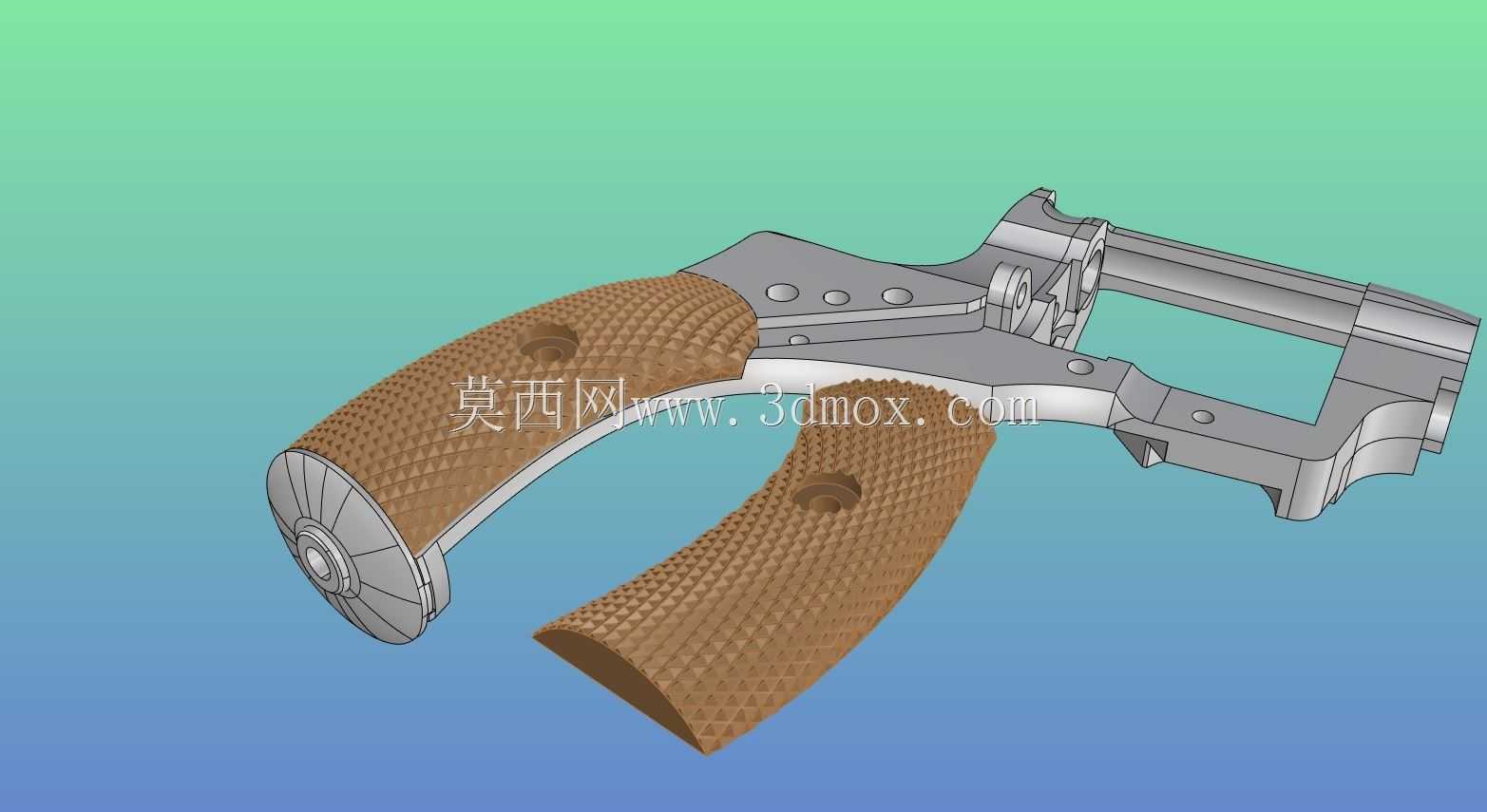

　　该三维结构围绕纳甘转轮手枪的握持与框架连接区域展开，完整还原了握把护片、金属底把、转轮座衔接段、扳机护圈上方支撑面以及侧部销轴孔的空间关系，适合枪械结构拆解教学、影视道具复刻、手工样件试制和人机工程校核时使用。建模时没有把握把当成孤立外壳处理，而是先从金属底把的受力路径入手：枪管方向传来的载荷经转轮座传递到上部框架，后坐时由握持区承担主要反力，因此两侧护片的贴合面、螺钉过孔和底部封盖都按照装配逻辑布置，避免外观成型后出现无法固定或干涉击发组件的问题。

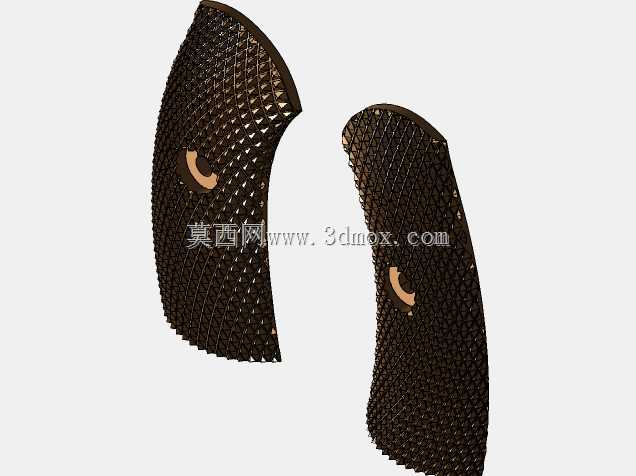

　　握片外形采用贴合掌心的弧形收窄轮廓，前段靠近扳机护圈处留出手指活动空间，后段向下延伸形成稳定支撑。表面网格状防滑纹并非单纯装饰，其凹凸密度和走向需要兼顾握持摩擦、加工脱模以及后期木质或聚合物材料的纹理复刻；在三维环境中可直接检查纹路在曲面上的连续性，也能为CNC雕刻、3D打印或失蜡铸造提供分型参考。两片握片通过内侧定位面与金属框架贴合，螺钉孔位置避开薄壁区域，底部圆形端盖与握把尾端形成封闭轮廓，便于样件装配后保持外观完整。

　　金属底把部分保留了多个销轴孔、台阶面和侧向加强筋，这些特征对应击锤、扳机、转轮锁定件等内部机构的安装边界。框架上部开口与转轮腔衔接，侧壁厚度在销轴受力处局部增加，既控制整体重量，也保证反复动作时的刚性。设计过程中需要重点核对握把中心线与枪管轴线的夹角：角度过大会抬高指向姿态，过小则会压缩手掌容纳空间；模型中曲面过渡连续，便于在软件中测量握持区周长、尾部宽度和螺钉跨距。

　　从安装边界看，握把护片不能侵入扳机运动轨迹，也不能与击锤下摆区域发生摩擦；侧部孔位需与底把基准面同轴，底部端盖要保留足够壁厚。该结构可用于剖面展示、机构运动干涉检查、道具比例缩放以及定制握把材料验证，建模人员能够在此基础上继续补充内部簧片、销轴和转轮组件，形成完整的枪械结构演示方案。
