多接口集成式泵体壳体铸件结构

项目分类:通用机械零部件 发布时间:2023-10-07 ID:712817
  • 多接口集成式泵体壳体铸件结构
  • 多接口集成式泵体壳体铸件结构

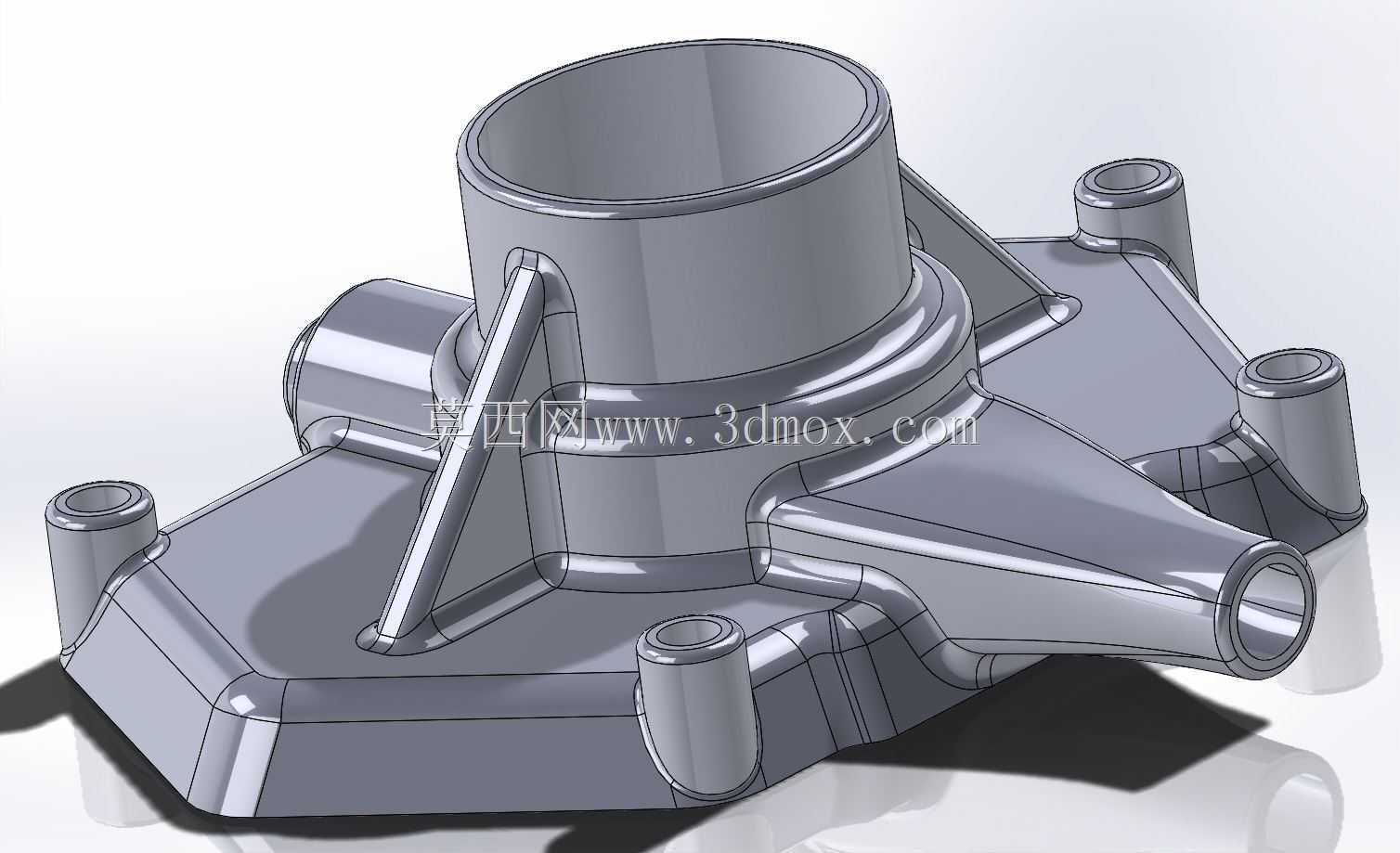

  该零件属于流体输送设备中的核心承压壳体类铸件,整体采用一体化铸造成型思路,主体结构围绕中部竖直大口径主腔展开,主腔上端为开口式法兰对接端,用于与驱动端或上部管路组件配合,下端延伸至底部多边形安装基座,基座四周预留带通孔的凸台安装柱,可直接通过紧固件将整机固定在机架或设备安装平面上,安装柱的高度与分布间距经过布局校核,既保证装配时螺栓有足够操作空间,也让壳体支撑受力均匀分散,避免局部应力集中。

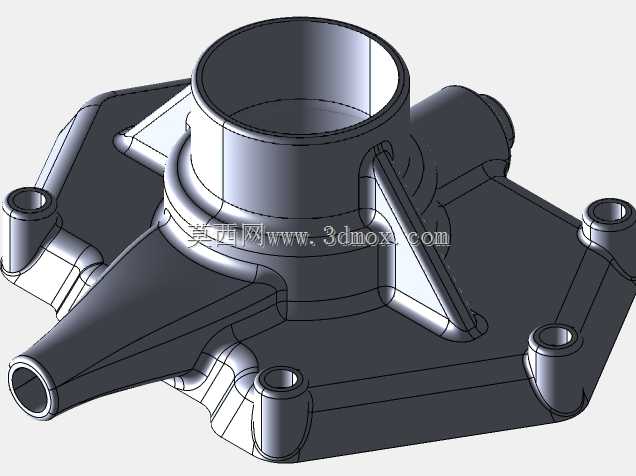

  壳体侧向分布多个不同朝向、不同口径的管状接口,各接口端部均预留对接法兰或管口结构,分别对应介质流入、流出、旁通、检测仪表接驳等不同功能,接口与主腔之间的过渡区域采用平滑曲面衔接,内部流道转折处做圆角过渡,减少介质输送过程中的涡流与压损,同时降低铸件内部出现缩孔、应力开裂的风险。主腔与侧向接口、底部基座之间布置多根斜向加强筋,筋板沿载荷传递方向延伸,将接口处承受的管路载荷、工作内压产生的胀力直接传导至底部安装基座,在不显著增加壳体整体壁厚的前提下大幅提升结构刚性,控制铸件整体重量。

  这类壳体常见于离心泵、化工流程泵或小型液压动力单元的泵体部件,应用在工业水循环、轻工流体输送、机床冷却系统等场景中,工作时内部容纳叶轮、密封组件等核心零件,外部接口对接进出管路与辅助检测元件。建模过程中优先搭建主腔回转基础特征,再依次叠加底部安装底板、各方向侧管接口,最后处理加强筋、安装凸台、法兰孔位与各处铸造圆角,所有壁厚保持均匀过渡,相邻特征交接处避免出现尖锐棱角,既符合铸造工艺的拔模与壁厚均匀要求,也方便后续数控加工时对法兰端面、密封配合面进行精铣加工,保证装配后的密封精度与同轴度要求。
