45×45工业铝挤压型材框架构件

　　45×45规格的工业铝挤压型材，是自动化设备外围防护框架、机床辅助工作台、输送线侧支腿以及检测工位台架搭建中使用频率很高的基础承载构件。这类型材采用等截面挤压成型工艺，整根长度可按现场布局裁切，端面不需要额外铣削加工即可完成拼接，相比传统焊接钢管架，省去了除锈、刷漆、焊后校形的多道工序，后期产线调整移位时也能快速拆解重组。

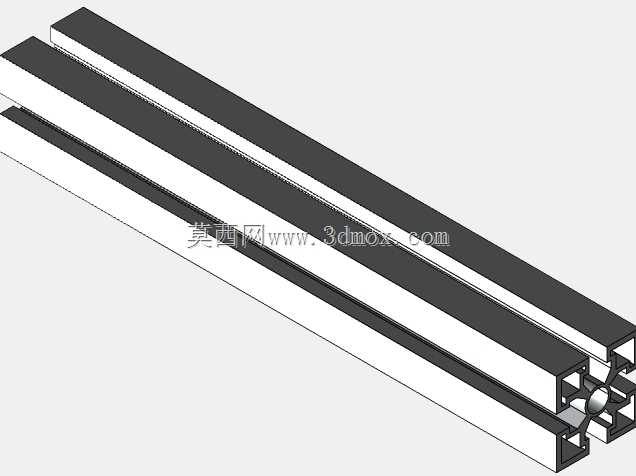

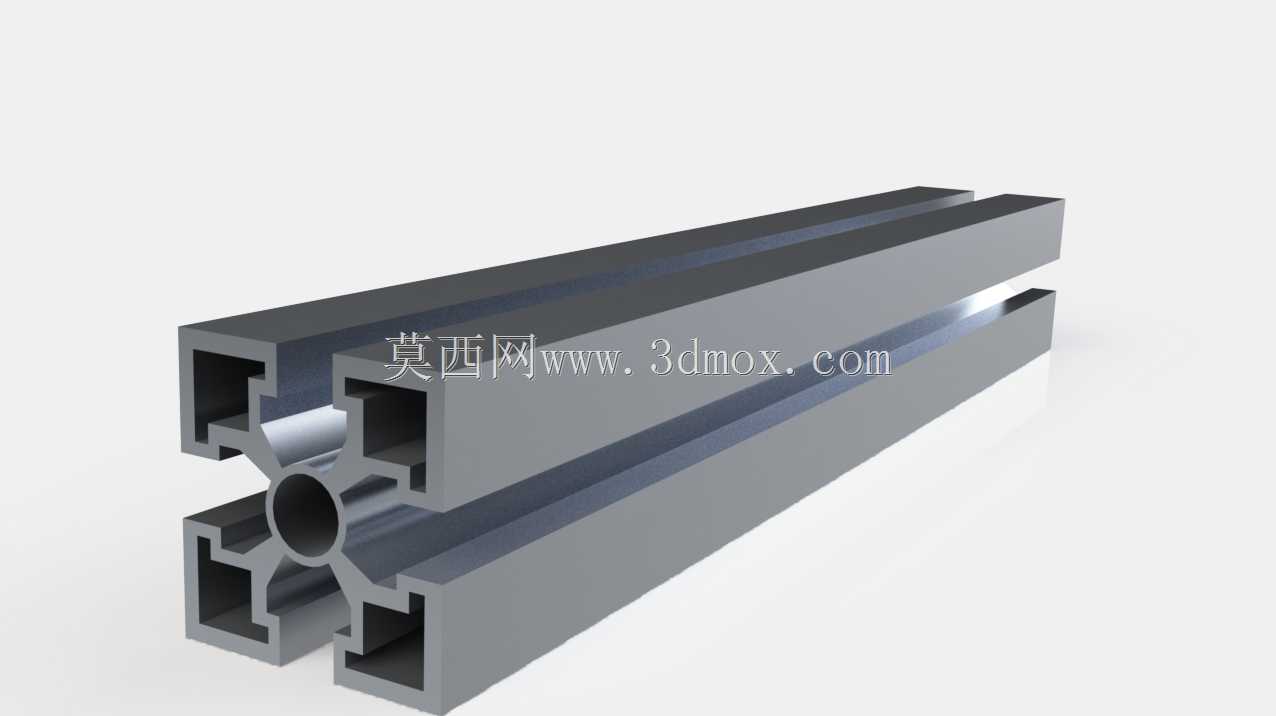

　　从截面结构来看，该型材外轮廓保持45毫米见方的规整边界，四个侧面均预留标准T型安装槽，槽口宽度适配通用T型螺栓与弹片螺母，装配时不需要在型材侧壁额外钻孔攻丝，紧固件可沿槽道任意位置滑入锁定，给传感器安装支架、防护罩板、走线线槽、气动三联件固定座的位置调整留足了余量。截面中心设置贯通圆孔，既可以作为穿线通道容纳弱电线缆，也能穿入圆棒做加强芯轴，在长跨度悬臂工位提升整体抗挠曲能力。四周分布的异形空腔不是随意挖空：靠近外棱的空腔承担主要抗弯载荷，中部交错的加强筋把截面分割成多个封闭腔室，在同等米重下比实心方钢减重超过六成，同时截面惯性矩分布均匀，沿X、Y两个方向的承载刚度基本一致，搭建双轴移动模组的支撑立梁时不会出现两个方向挠度偏差过大的问题。

　　实际选型时，单根型材的支撑跨距通常控制在一米二以内，若台面需要放置较重的检测仪器或多轴气动滑台，可在两根型材的槽道内嵌入钢制加强衬条，抵消铝材料弹性模量偏低带来的形变。型材端面加工标准攻丝孔后，可直接和方形压铸角座、三维连接件配合，组成90度直角框架；斜向布局的工位则可搭配45度角槽连接件，不需要切割斜口就能完成倾斜支撑。外侧面的T槽同时兼容有机玻璃防护门、钣金封板、铝塑面板的嵌入安装，槽口边缘的凸起棱边可以卡住密封胶条，在有切削液飞溅的机床上下料工位，能阻挡液体溅入框架内部弄脏线缆。

　　这类型材的安装边界完全遵循45毫米模数，多根型材并排拼接时，相邻槽道的中心距保持整数倍模数，配套的脚轮、脚杯、合页、门吸都有对应模数的标准件，设计人员在三维布局时不需要反复核对非标安装孔位，只需要按网格拖拽型材长度，就能快速完成整台设备的机架方案校核。针对需要频繁变更工位的柔性产线，这种型材还能在预留槽位里加装直线导轨、光电开关安装槽、工业铝梯挂钩，拓展出滑动置物台、安全光栅固定架等附加结构，不用在主承载梁上二次焊接破坏表面氧化层。型材表面的阳极氧化层可以耐受车间日常的油污、轻微切削液腐蚀，长期使用不会出现锈渍脱落污染洁净车间地面的问题，在3C检测设备、医药包装线、小型装配工作台的场景中适配性很强。
