树莓派5单板计算机板卡三维结构

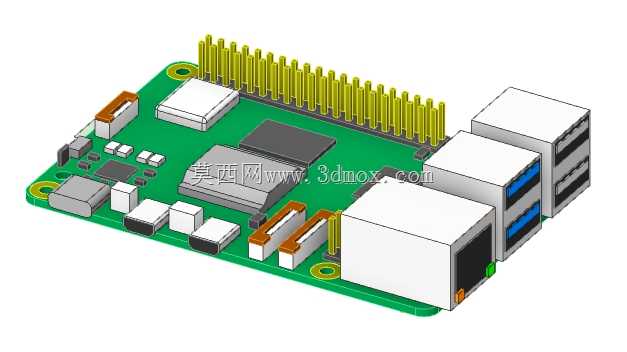

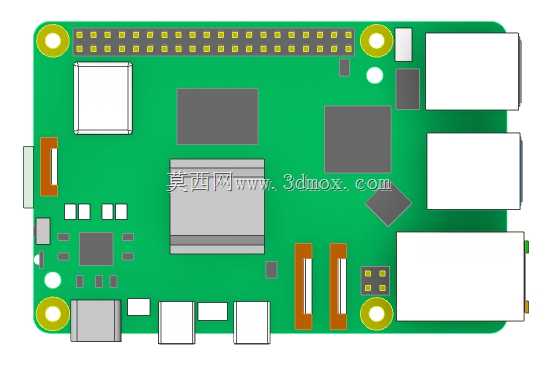

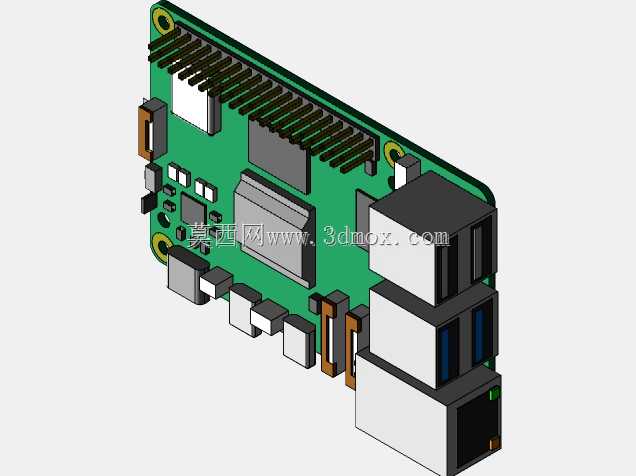

　　这套单板计算机三维结构围绕嵌入式开发、工业控制、边缘计算和教学实验中的板卡集成需求展开。模型还原了绿色PCB基板、顶部排针、以太网接口、USB接口、电源接口、存储芯片、固定孔及周边贴片元件的相对位置，可用于设备内部空间校核、外壳开孔、支架设计和装配干涉检查。板卡建模时优先保证外部安装边界准确，四角固定孔的位置、孔径与板厚按照实物尺寸建立，能够直接导入控制柜、手持终端、实验台架或小型网关壳体中进行配合验证。对于需要把单板计算机嵌入整机的工程师而言，最容易出现问题的并不是板卡本体，而是接口周边的插拔空间、排针上方的连接器高度以及散热件与外壳之间的间隙。该结构将多组USB端口、网口和供电端集中在一侧，便于线缆从同一方向引出；

　　顶部长排针沿板边连续布置，适合接入传感器扩展板、驱动模块或自定义转接板。建模过程中对接口外壳采用块状实体表达，既保留端口外形和堆叠关系，也避免因细小触点过多而影响整机装配效率。板面上的芯片、电容、接口座和定位孔按照实际布局放置，能够反映元器件高度差异，为散热片选型、风道规划和绝缘隔离提供依据。在工业现场，这类板卡常作为数据采集网关、视觉检测前端、运动控制上位机或设备状态监测节点使用，因此周围往往还要叠加电源模块、通信模块、线束和固定支架。通过三维结构提前确认板卡长宽、接口朝向、排针占用区域和螺钉安装空间，可以减少外壳返工，避免连接器与钣金件、导线槽或散热风扇发生碰撞。整体设计思路偏向工程装配而非单纯外观展示：板边轮廓清晰，

　　端口层级明确，固定孔可作为装配基准，高器件与低矮贴片之间的高度差得到保留。使用时可将该板卡作为电子硬件子装配，在整机中完成限位、避让、接线方向和维护拆装路径的检查，也可用于课程演示、结构方案沟通以及嵌入式设备前期布局设计。
