CA6140车床推力轴承保持架结构

　　该结构对应普通卧式车床主轴箱及进给传动链中使用的推力支承部件，核心呈现的是推力轴承保持架与滚动体排布区域。推力轴承在机床中的作用，是承受沿轴线方向传递的载荷，例如主轴在车削端面、钻孔、攻丝或承受进给反力时产生的轴向力。若轴向支承间隙过大，主轴会出现窜动，直接影响加工尺寸稳定性、端面平面度以及螺纹加工精度；若预压或装配不当，又会引起发热、磨损加快。保持架作为推力轴承中的关键零件，并不直接承担主要滚动接触载荷，却决定滚动体能否均匀分隔、稳定公转，并避免相邻滚动体相互摩擦。

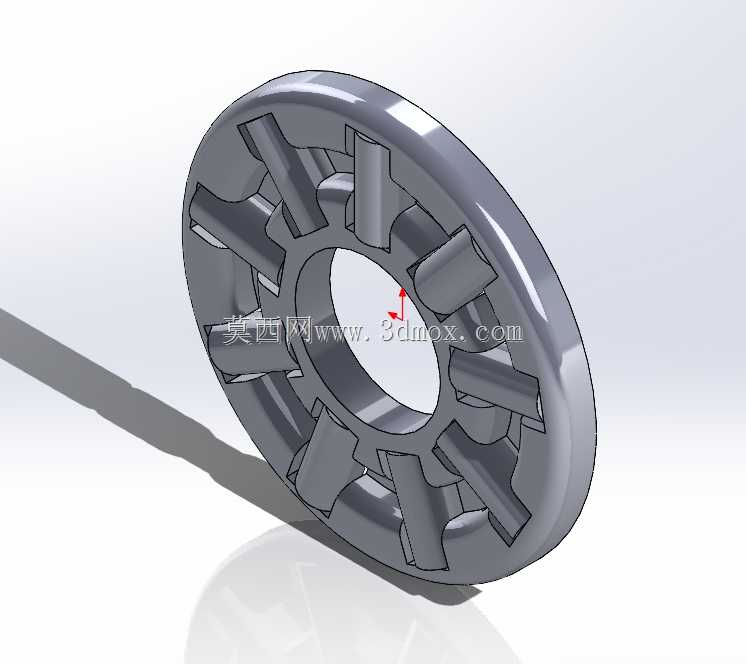

　　从模型外形看，零件为扁平盘状环形结构，中心设有较大通孔，用于穿过轴颈或避让相邻轴套；外圈形成连续环形边框，内部沿圆周分布多个兜孔或隔挡结构，用于容纳并定位圆柱状滚动体。滚动体沿周向均匀排列，使轴向载荷能够通过多个接触区分散传递。保持架隔挡之间留有滚动体活动空间，既限制滚动体在圆周方向的相对位置，又允许其在滚道间正常滚动。盘体厚度方向尺寸较小，符合推力轴承安装在轴肩、垫圈或轴承座端面之间的空间特点。

　　设计这类保持架时，首先要保证内孔与轴系避让边界匹配，外圈直径不能与轴承座孔或相邻垫圈发生干涉；其次，兜孔节圆直径需与滚动体中心圆一致，若节圆偏差过大，滚动体会产生卡滞、偏磨或脱落趋势。隔挡宽度要兼顾强度与容料空间：过薄会在高速旋转和冲击载荷下变形，过厚则压缩滚动体布置空间，降低轴承承载能力。端面应保持平整，以便与推力垫圈、轴肩或座孔端面形成稳定装配关系；边缘倒角和过渡圆角则用于减少装配划伤与应力集中。

　　在CA6140这类车床维修或教学测绘场景中，该结构可用于说明轴向定位、滚动体分隔、轴承预紧和传动链刚度之间的关系。实际装配时，需配合推力垫圈、锁紧螺母、调整垫片等零件使用，通过控制轴向间隙来平衡支承刚性与运转温升。建模时应重点还原环形基体、周向隔挡、滚动体容纳腔、中心避让孔以及各部位圆角关系，使结构既能表达轴承工作原理，也能服务于拆装演示、加工工艺分析和机床备件测绘。
