复古螺旋桨卡通玩具飞机结构设计

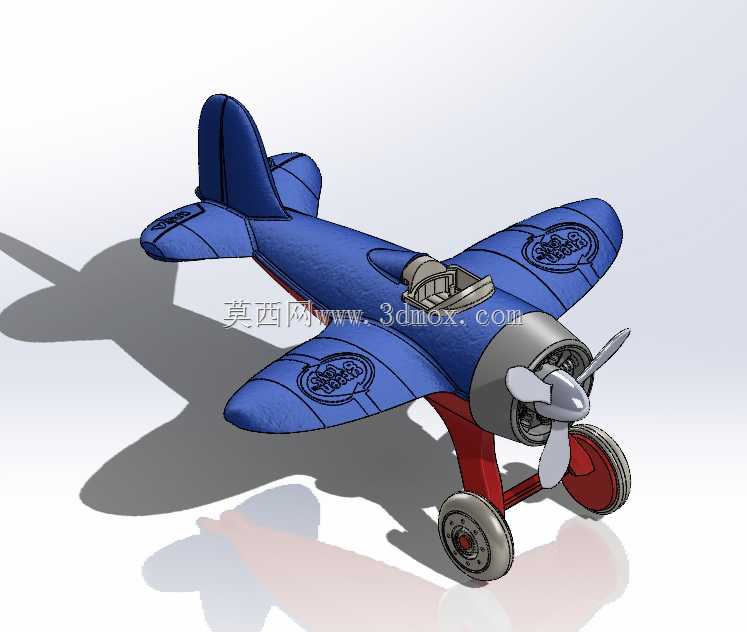

　　这款卡通风格螺旋桨玩具飞机的三维结构设计，面向儿童益智玩具开发、桌面航空主题摆件制作以及3D打印创客教学场景展开，整体采用上单翼前三点式螺旋桨飞机的经典气动布局做卡通化柔化处理，没有真机尖锐的棱角与复杂的维护结构，所有外露棱边均做了R2以上的圆角过渡，完全符合儿童玩具的安全设计规范。

　　从结构分层来看，整机可以拆分为机身蒙皮、左右上单翼、垂直尾翼、水平尾翼、前置螺旋桨组件、三点式起落架、座舱装饰盖七个独立装配模块，各模块之间预留了0.2mm的装配止口间隙，既可以采用卡扣式拼接做免胶拼装玩具，也可以直接通过超声波焊接做成一体成型的注塑玩具，适配不同的生产工艺路线。机身主体采用流线型纺锤曲面，从机头发动机罩位置向后平滑收窄至尾椎，曲面曲率连续无突兀拐点，注塑生产时可以避免壁厚不均导致的缩痕问题，机身内部预留了标准的5号电池仓与微型震动马达安装位，可拓展滑行震动、声光音效的玩乐功能。

　　机翼采用上单翼布置，翼型做了加厚处理，翼展宽度大于机身总长度，既提升了玩具放置时的稳定性，也避免薄翼件容易断裂的问题，机翼表面预留了装饰贴纸的定位凹槽，印刷图案可以完全嵌入槽内，不会因为日常把玩摩擦出现掉漆。机头位置的灰色发动机整流罩与银色两叶螺旋桨为独立旋转副，螺旋桨转轴采用间隙配合，手动拨动或者滑行时都可以自由转动，转轴两端做了防脱凸台，不需要额外螺丝固定就可以避免零件脱落被儿童误食。

　　起落架部分采用前单轮、后双轮的三点式布局，起落架支腿做了红色的高辨识度配色，轮体采用仿真轮毂加橡胶轮胎的双层结构，轮轴与支腿之间预留转动间隙，在平整桌面、地板上推行时可以顺畅滚动，不会出现卡滞。整机的外形边界控制在适配普通桌面摆放的尺寸区间，总长度、翼展、高度的比例协调，底部三个轮子的接地点构成稳定支撑三角形，静置摆放时不会出现侧翻，机翼最外侧到机身中心线的距离、尾翼后缘到螺旋桨前端的轴向尺寸都预留了包装内衬的避让空间，装入吸塑包装时不需要额外做异形裁切，能够有效降低包装成本。

　　设计过程中优先考虑了注塑脱模的可行性，所有外表面的拔模角度统一设置为1.5度，没有内侧倒扣结构，模具可以采用简单的两板模结构，不需要复杂的抽芯滑块，大幅降低了模具开发成本。针对3D打印制作的场景，所有零件的最小壁厚都控制在1.6mm以上，打印时不需要添加支撑就可以获得完整的表面质量，拼接止口的公差经过适配，FDM打印成品也可以实现轻松装配。这类结构既可以作为低龄儿童的滑行玩具，也可以作为航空主题的桌面装饰摆件，同时还能用作机械建模教学中曲面造型、装配约束、运动副设置的典型练习案例，帮助初学者掌握消费类产品从外观曲面到落地结构的完整设计思路。
