四缸发动机铸造排气涡轮歧管结构

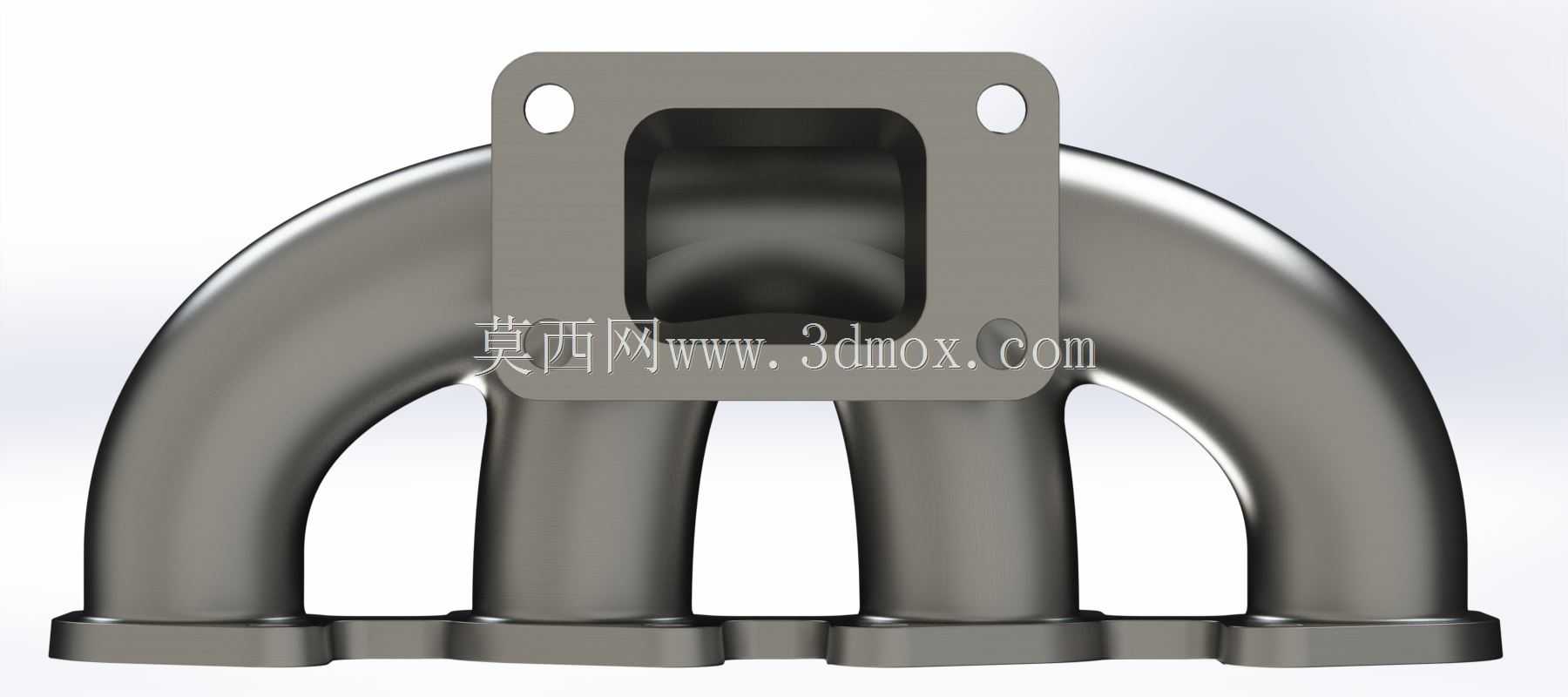

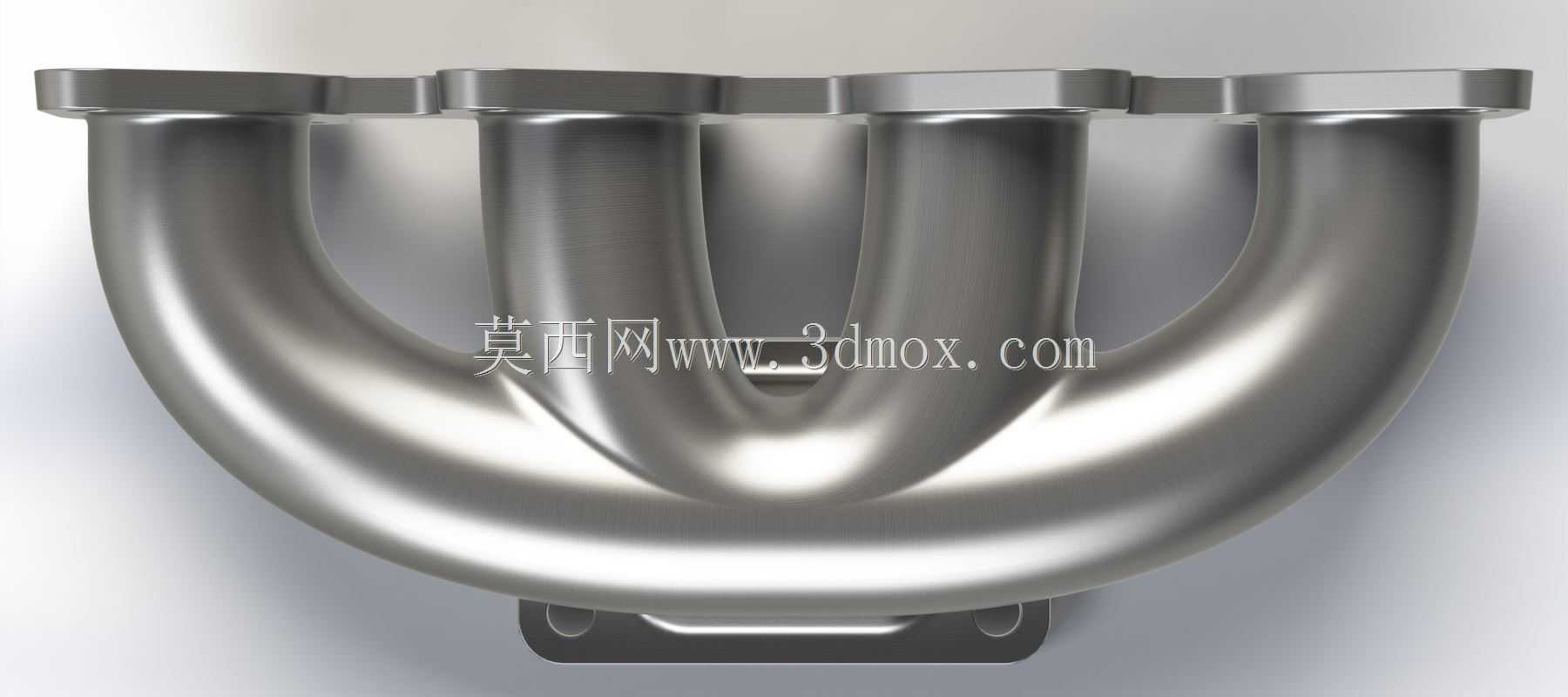

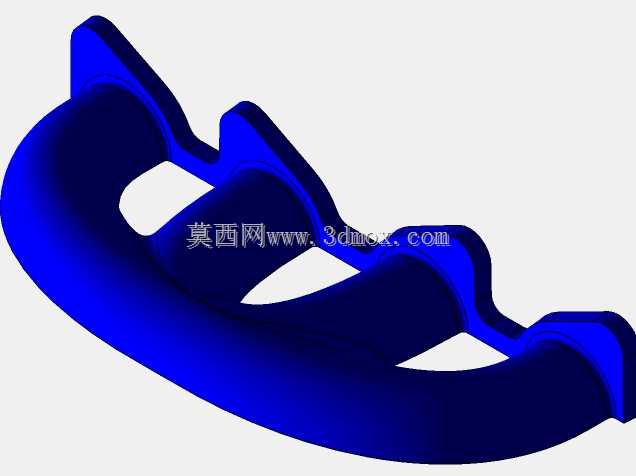

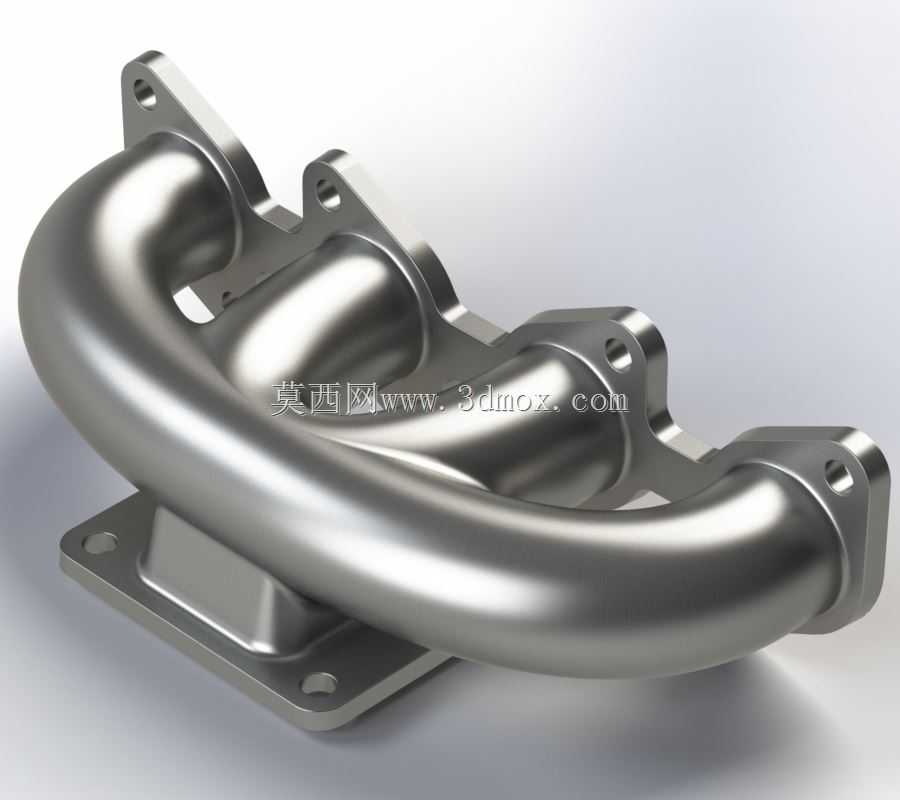

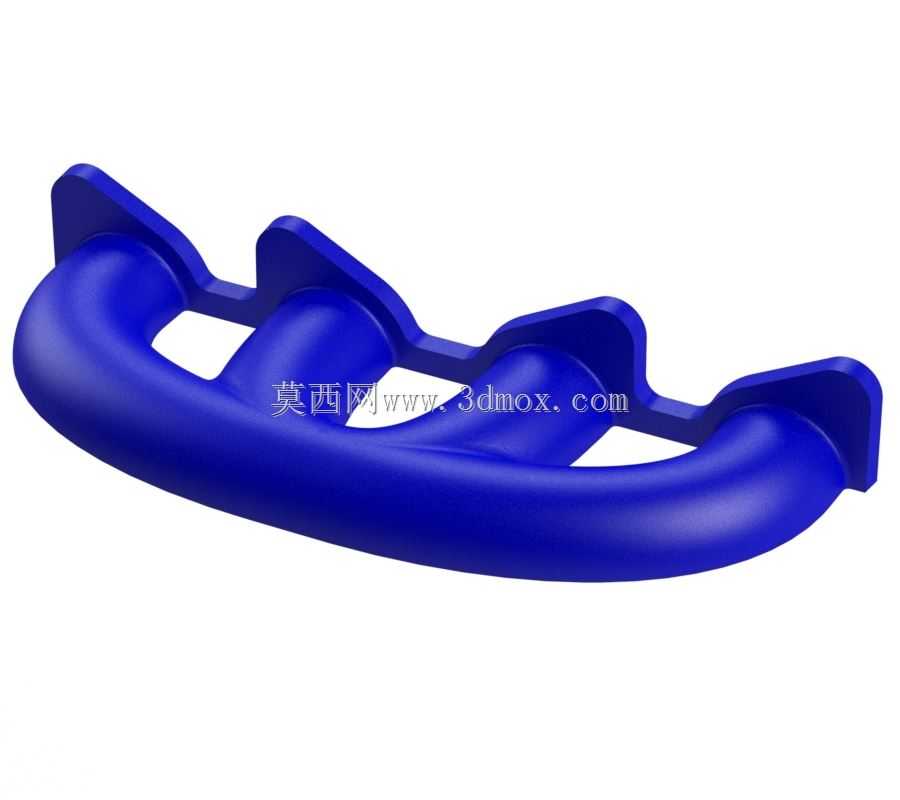

　　这套歧管结构面向直列四缸内燃机排气侧布置，核心任务是把四个气缸排出的高温脉冲气流汇集后导向涡轮增压器入口，同时尽量维持各缸排气阻力、流道长度与脉冲到达时序的一致性。建模时没有采用简单等径直管拼接，而是按照缸盖排气口的横向间距逐段梳理流道走向：四个入口法兰沿同一安装面排布，每个气道从缸盖接口出发后先向中部收拢，再在下方汇合段形成集中出口，使相邻气缸的排气干扰得到抑制，也便于涡轮壳体在有限机舱空间内获得稳定入射气流。

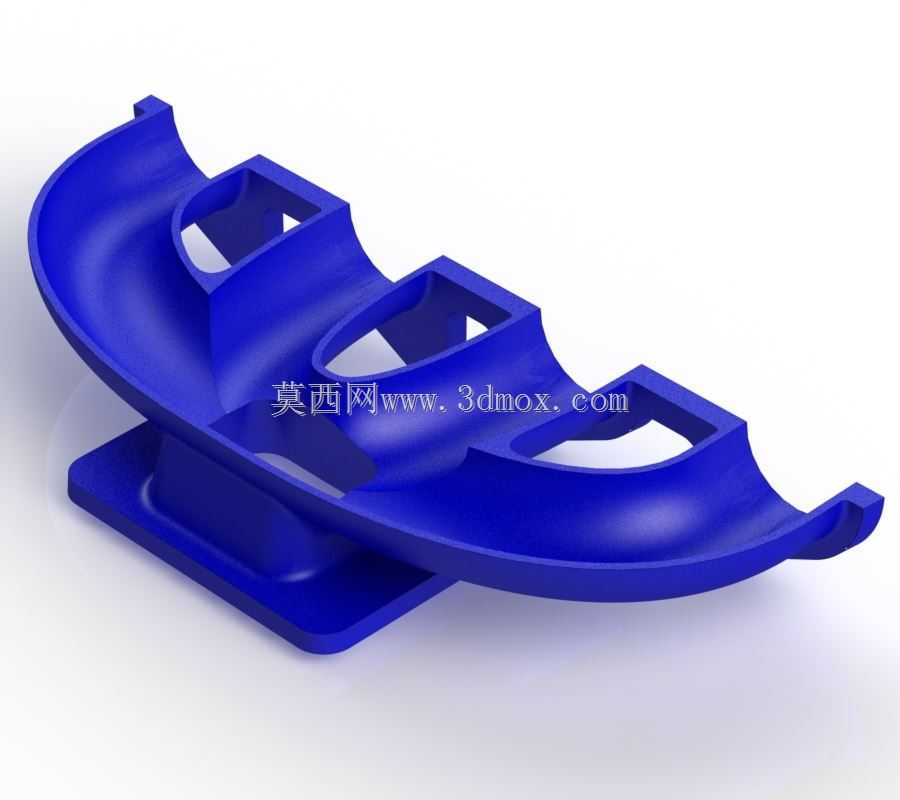

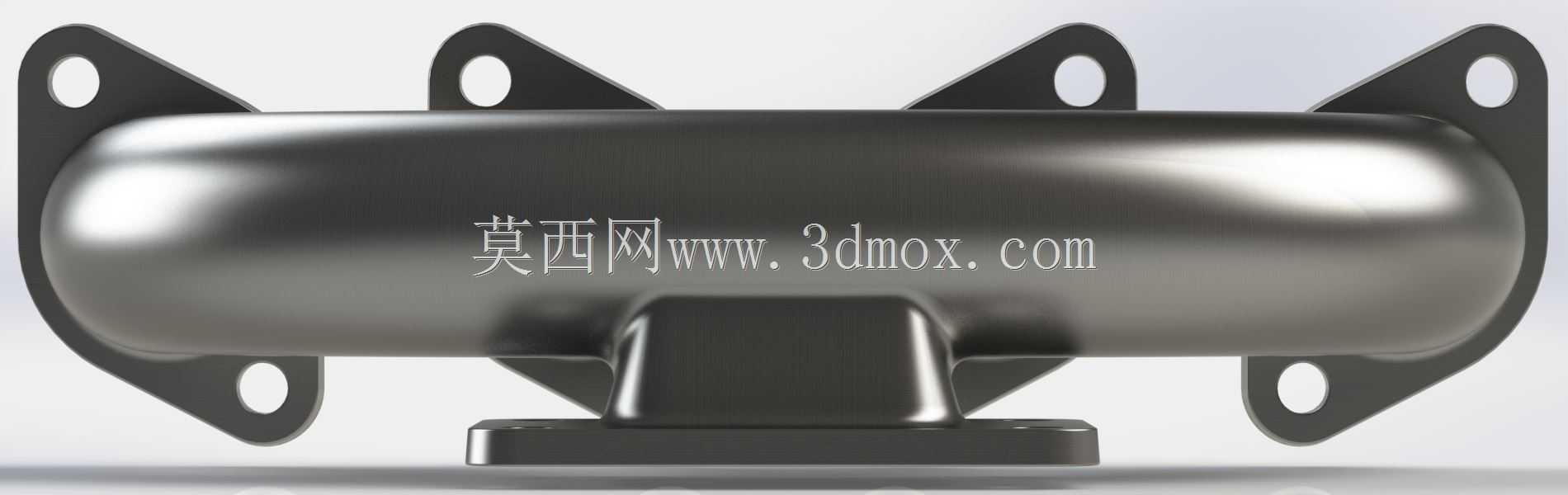

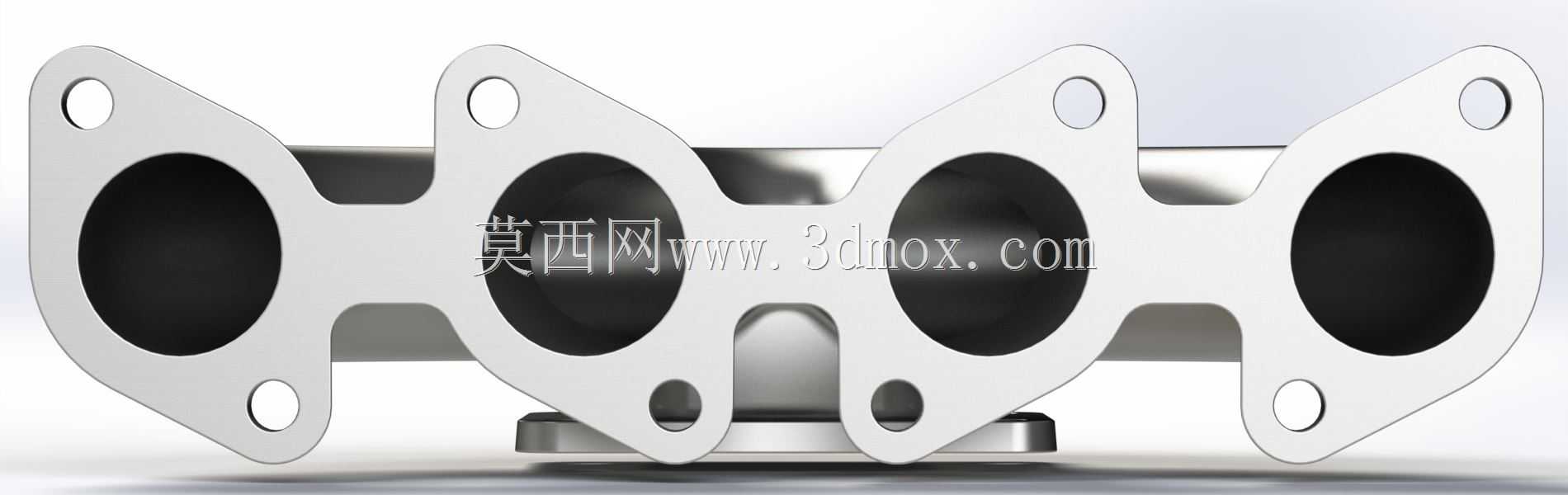

　　入口连接面采用整体式法兰轮廓，围绕每个气缸孔布置螺栓过孔，孔位与缸盖排气侧安装基准对应。法兰面需要在热态下保持密封，因此轮廓在开孔区域保留足够压紧宽度，边缘随气道分布形成连续波浪形外形，既减轻不必要的材料堆积，也避开缸盖上邻近的水套、螺栓凸台和线束空间。流道壁面在弯折处做平滑过渡，避免截面突变造成局部涡流；汇合区重点处理四股气流交汇关系，减少对冲损失，并让出口方向对准涡轮蜗壳入口轴线。

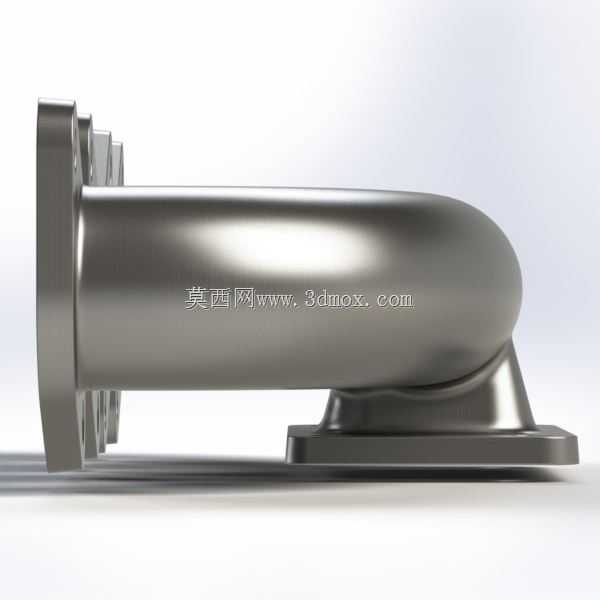

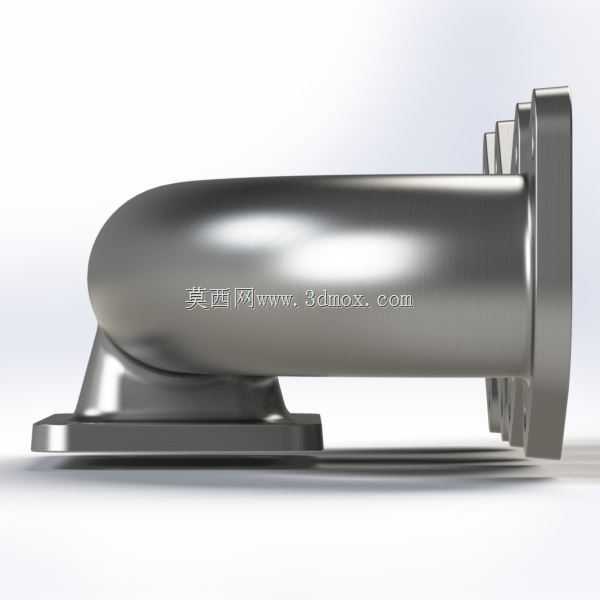

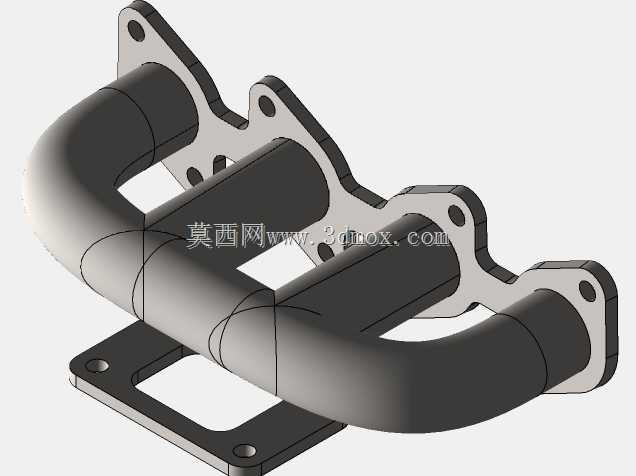

　　从安装边界看，四个进气接口的中心距由缸盖排气口决定，法兰贴合面构成主要轴向定位基准；下方集中出口需要预留与涡轮增压器或前置催化装置对接的法兰空间，周边还要考虑隔热罩、氧传感器、增压器回油管以及拆装扳手的操作间隙。由于排气件长期承受高温和热膨胀，支耳、加强区与壁厚变化都采用渐进过渡，法兰到弯管之间不宜出现尖锐转角，以降低热疲劳裂纹风险。

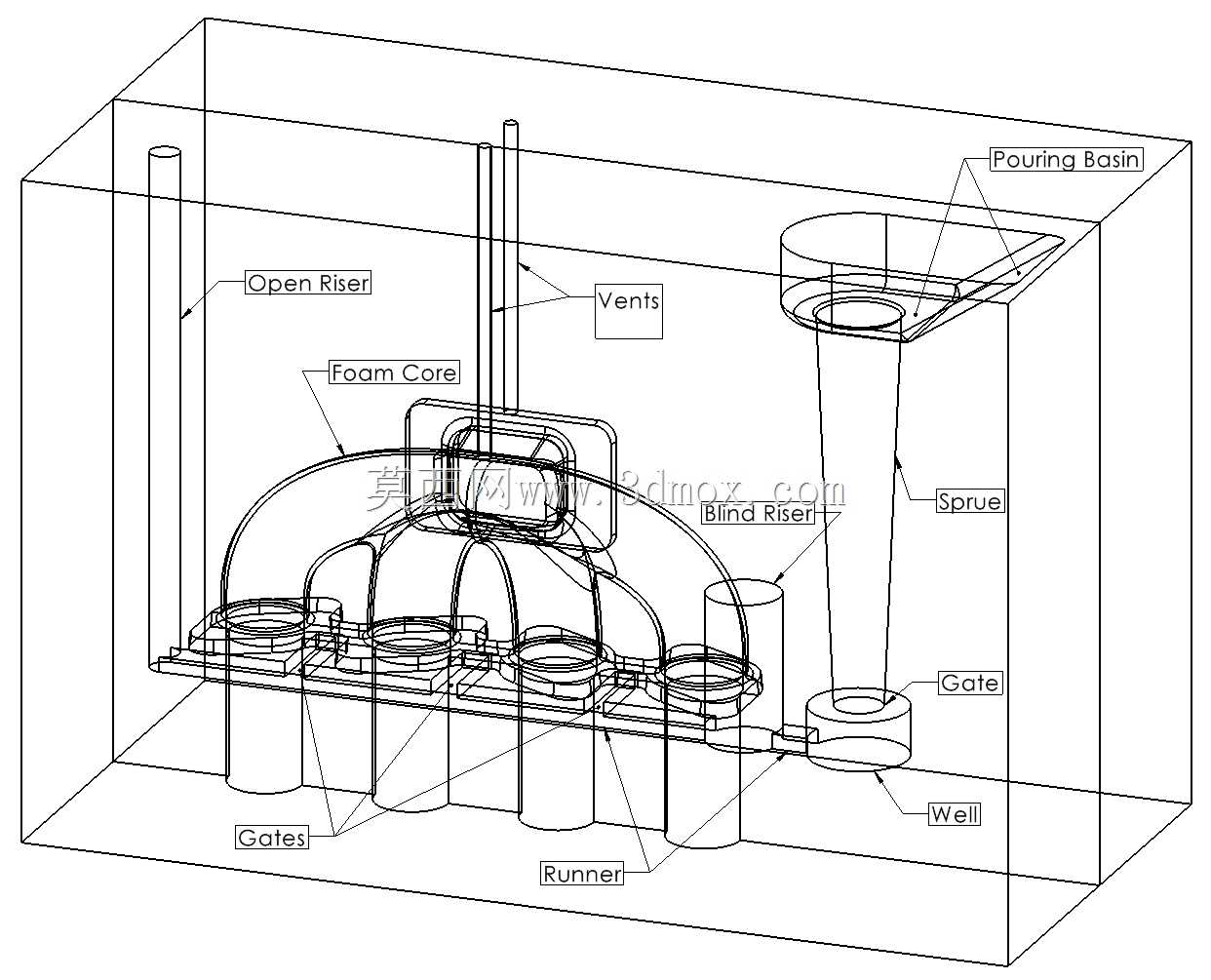

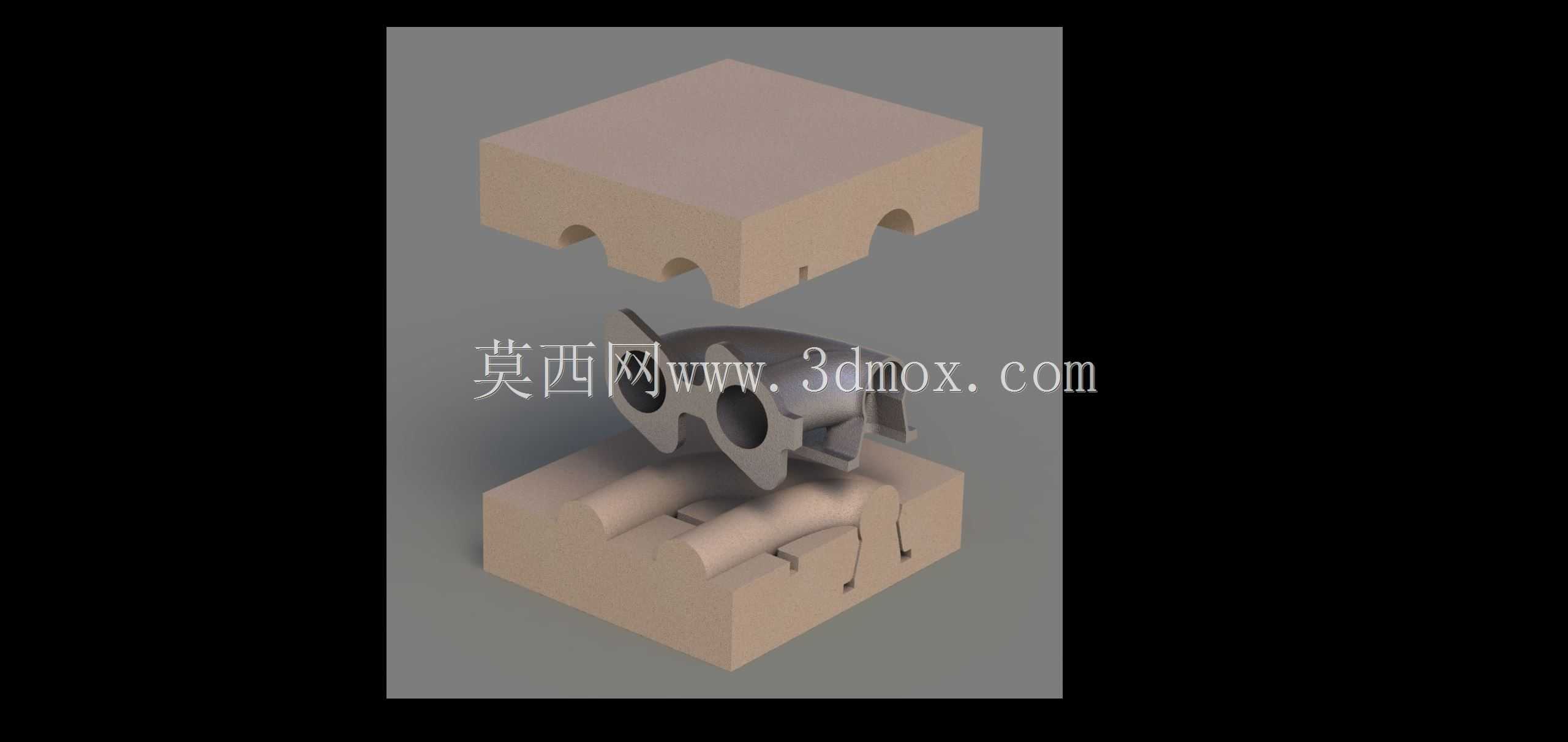

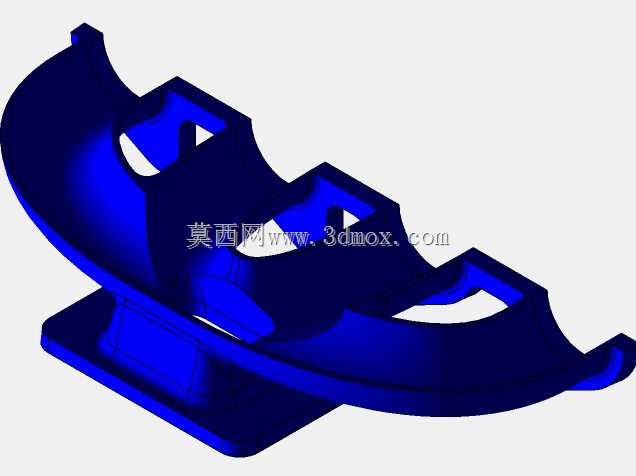

　　结构外形同时兼顾铸造工艺。外壁曲面随内部流道保持相对均匀的壁厚，汇合腹部设置局部加厚区域承受振动和热应力；底部支撑凸台可用于辅助固定或加工定位。建模过程中需反复检查气道最小流通截面、法兰孔与缸孔的同轴关系、出口法兰朝向以及发动机整机干涉情况。该类歧管常用于涡轮增压汽油机或小型动力总成开发，在样机阶段可用于排气系统布置校核、铸造毛坯评估、密封面安装分析以及增压器匹配前的空间确认。
