CA6140车床压缩弹簧带安装座组件

　　这套弹性缓冲组件常见于普通卧式车床的进给箱、溜板箱或者主轴箱内部，承担复位、预紧、缓冲吸振以及保持零件贴合压力的作用。CA6140作为车间里保有量极大的普通车床，其操纵机构、开合螺母压块、定位钢珠以及过载保护环节里，都离不开这类圆柱螺旋压缩弹簧。弹簧两端搭配的异形安装座，并不是随意加上的装饰件，而是为了把弹簧可靠限定在箱体孔位或者推杆端面之间，避免设备长期振动后弹簧出现侧向滑移、偏磨甚至脱出。

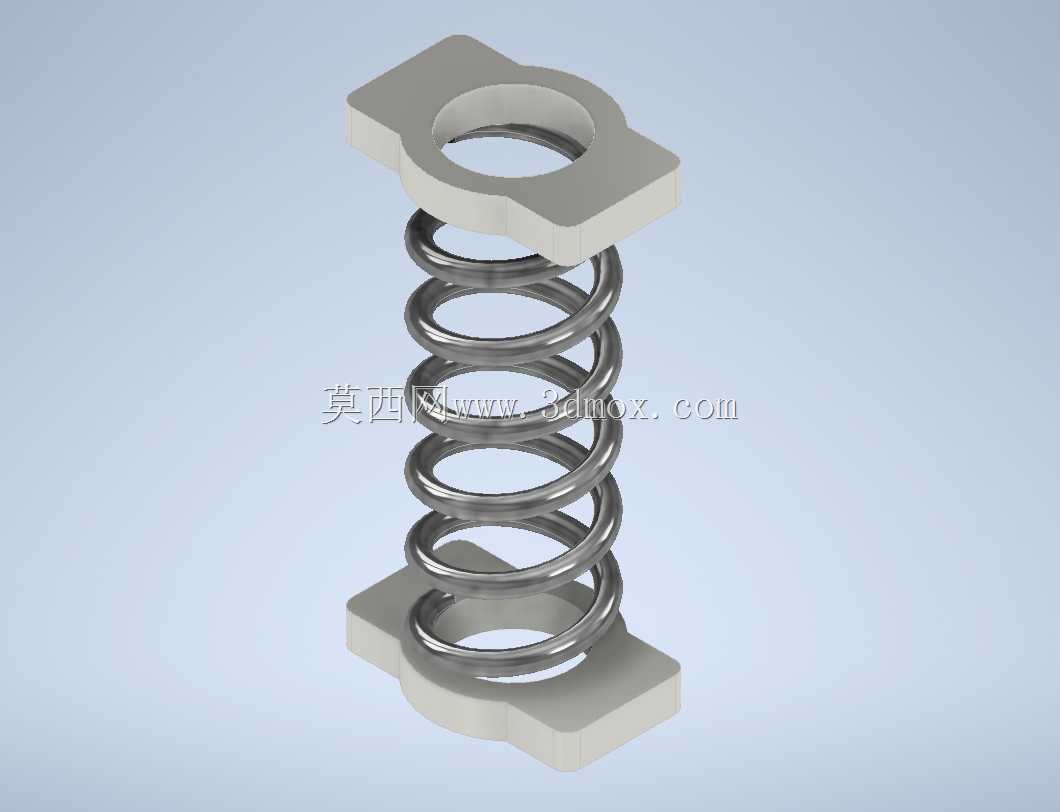

　　从结构上看，中间的圆柱螺旋压缩弹簧采用等节距圆柱螺旋形式，钢丝截面为圆形，两端磨平并贴合支撑座，受力方向沿弹簧轴线。工作时，上端座受到推杆、压块或者操纵杠杆传来的轴向载荷，弹簧被压缩，储存弹性势能；外力撤除后，弹簧依靠自身回弹把运动件推回初始位置。在车床操纵机构里，这种回弹特性直接决定手柄档位能否顺利脱开、定位销能否准确弹入定位坑；在预紧场景中，弹簧则持续提供稳定轴向力，消除齿轮、摩擦片或者联动杠杆之间的间隙，抑制车床高速运转时的冲击异响。

　　两端安装座采用近似腰形带凸缘的板状结构，中心开出通孔，既可以让导向杆从中穿过，也能容纳弹簧端部落座。座体两侧延展出来的平面搭边，在装配时贴紧箱体台阶或者支座端面，相当于给弹簧增加了两个平行承压面。实际测绘建模时要特别注意：上下座的承压面必须保持平行，中心孔要与弹簧轴线同轴，否则弹簧受压过程中会出现单侧贴圈、扭矩偏载，长期运行后钢丝容易在应力集中处产生疲劳断裂。座体边缘的圆角和过渡斜面也不能忽略，它们既减少热处理和冲压加工时的应力开裂，也避免装配时刮伤操作工和箱体内壁。

　　设计这类弹簧组件时，首先要结合安装空间确定弹簧中径、自由高度和有效圈数。车床内部空间紧凑，弹簧外径要和腔体内壁保留合理径向间隙，防止压缩弯曲后蹭壁；导向杆直径则要略小于弹簧内径，保证弹簧沿杆顺滑伸缩，又不会横向晃动。选型阶段需要校核最大工作载荷下的压缩量，确保压并高度大于机构允许的最小行程，避免弹簧被压死而丧失弹性；同时要核对压并应力和疲劳寿命，普通车床操纵弹簧反复动作频次高，材料通常选用碳素弹簧钢丝或者65Mn，经淬火回火处理后保持足够弹性极限。安装边界方面，上下座的外轮廓宽度要匹配箱体凹槽尺寸，中心孔与导向杆采用间隙配合，座面厚度要承受峰值载荷不发生凹陷。建模过程中，螺旋线扫掠生成弹簧实体时要保证圈数、节距和端部磨平结构与实物一致，两端座体的孔位、搭边尺寸和倒角也要还原，这样在后续装配仿真里才能真实检查弹簧全行程压缩、干涉情况以及支座受力状态，为车床维修测绘和备件改制提供可靠的三维依据。
