CA6140车床连杆总成传动轮组结构

　　这套连杆总成结构面向CA6140车床相关机械传动场景搭建，核心作用是把轮组转动、连杆往复动作和底座安装基准整合到同一套装配关系里，实际使用中可用于模拟轮式传动、连杆驱动的运动校核，也能作为机床附属传动部件、小型行走输送机构的结构参考。

　　建模阶段先把车轮部件和底座完成配合定位，底座作为长条形安装基体，两端预留轮轴穿装空间，轮轴横向贯穿两侧轮体，保证两轮同轴度；为了让连杆挤出角度完全符合运动轨迹，先补充草图约束角度基准，避免后续连杆装配出现运动干涉。随后将连杆和车轮部件上的挤压件逐一匹配，两根平行连杆分别连接两侧轮体偏心位置，轮体转动时偏心轴带动连杆做平面往复运动，中间的连接器块把两段连杆衔接锁紧，装配时特意核对连接器块与右侧连杆的间距，保证左右两侧连杆行程对称，不会出现单侧卡滞。

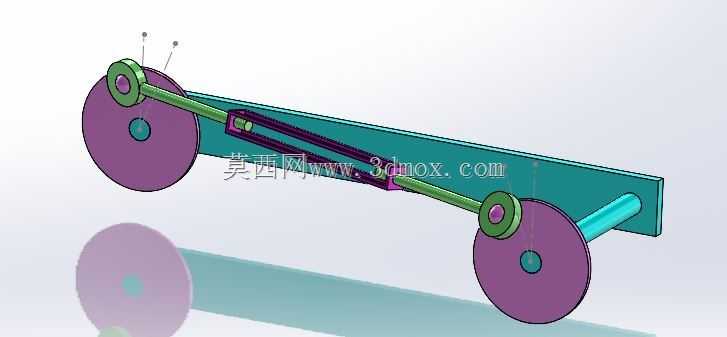

　　从外形边界来看，整体结构以长条形底座为安装主体，两轮分别布置在底座两端外侧，轮轴伸出底座端面的长度预留了轴承、挡圈的安装空间；连杆沿底座长度方向布置，运动行程内不会和底座板面发生碰撞，质心位置X=272.81、Y=30.91、Z=62.10，整体重心落在两轮支撑区间内，运行时稳定性更好。

　　结构设计上，轮体采用大直径圆盘造型，偏心连接座和轮体做成一体挤压结构，连杆选用长杆型截面，既保证传动刚性，也减轻整体重量；连接器块采用卡扣式配合，既可以补偿少量装配误差，也方便后期拆解维护。整套装配完整还原了轮组-连杆-底座的配合逻辑，所有配合面都预留了实际加工的安装余量，运动过程中连杆摆动角度、轮体转动范围都经过约束校核，可直接用于传动机构运动仿真、机床进给连杆部件的结构参考，也能作为机械原理课程中曲柄连杆机构的具象演示案例，帮助设计人员快速理解偏心轮驱动连杆的传动路径和装配要点。
