钢丝联动铰链式快速锁紧夹紧机构

　　这套机构面向机床周边工装、柔性装配线以及需要频繁穿入与退出的定位场景，核心解决的是杆件或工件穿过支撑部位后如何快速形成径向抱紧的问题。实际布置中，被夹紧件沿轴向穿过锥套与铰链组件，前端锥体在牵引动作下沿轴线移动，迫使周向分布的铰链瓣块沿锥面收拢；瓣块内侧与工件外圆接触后，继续牵引会把轴向位移转化为均匀的径向夹紧力。钢丝在各铰链瓣之间形成联动约束，保证多块瓣体同步收缩，避免单侧偏压造成工件划伤或轴线偏移。

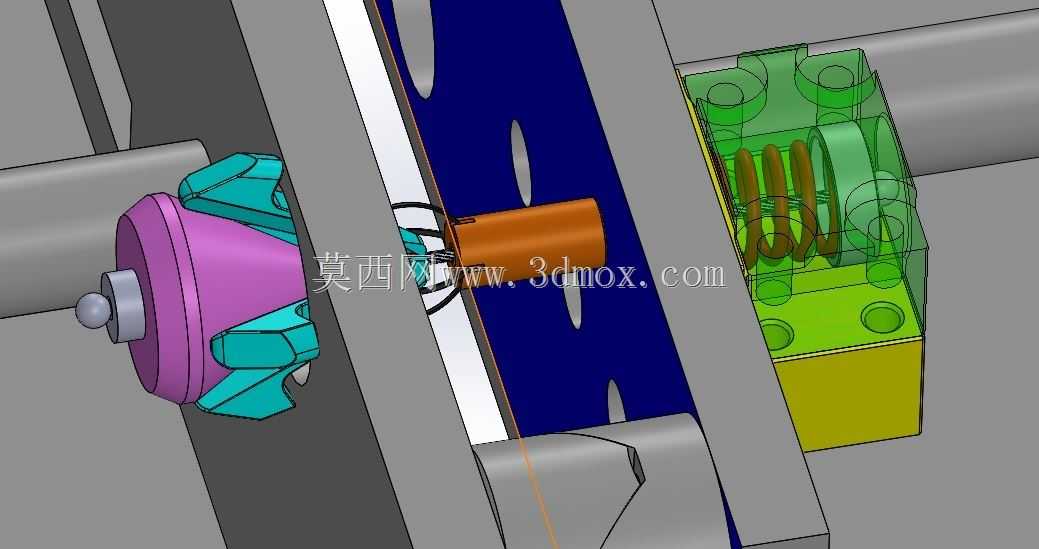

　　机构的锁紧动力由弹簧与牵引件共同承担。穿入阶段，锥体拉动钢丝并压缩弹簧，铰链系统处于闭合抱紧状态，工件被稳定固定；释放时牵引方向改变，弹簧失去原有张力或反向推动锥体复位，铰链瓣在结构约束下张开，系统恢复到较大通行直径，工件可快速抽出。该动作逻辑适合手动推拉、气缸牵引或小型电动推杆驱动，设计者可根据工位节拍选择动力源。

　　从结构思路看，公母接头形式的铰链配合用于限制瓣块过度前移，使每次闭合都落在确定的几何位置上。这样的约束有两个工程价值：一是重复夹紧时接触圆直径稳定，减少因瓣块错位带来的夹持误差；二是钢丝不必承担全部定位功能，主要负责同步与牵引，寿命和可靠性更容易控制。锥体角度需要兼顾自锁趋势与操作力，角度过小会增加松开阻力，角度过大则降低径向增力效果，建模时应把锥面接触区、瓣块回转间隙和弹簧行程一起校核。

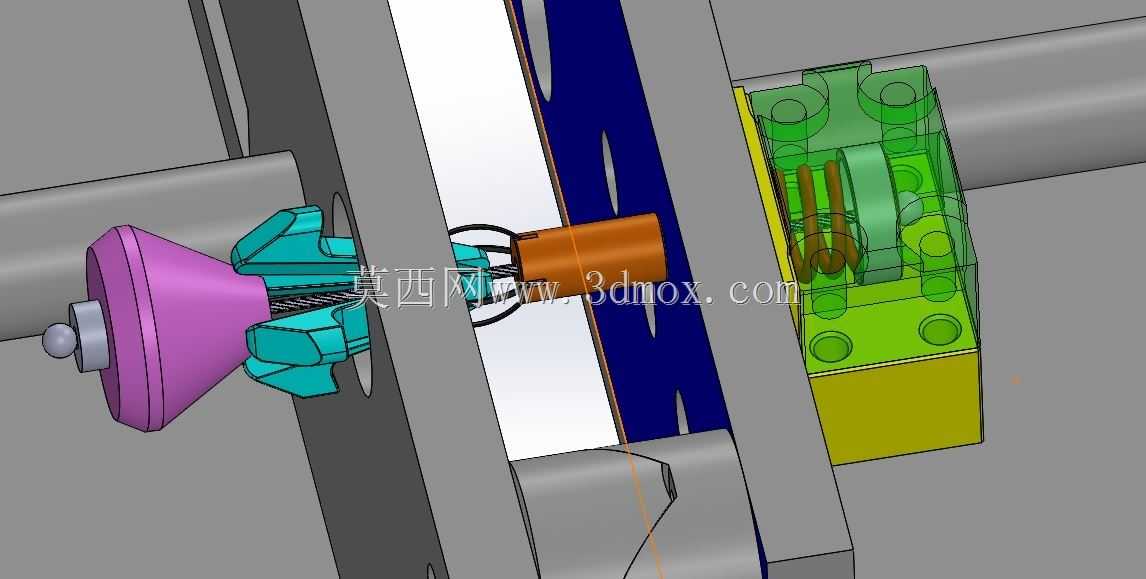

　　外形与安装边界方面，组件沿工件轴线布置，外侧需预留牵引件和弹簧的直线运动空间；支撑座上应设置可靠的安装面与止口，保证锥体、铰链瓣和工件同轴。绿色块状壳体可作为导向与防护部件，内部容纳铰链及弹性元件，侧面开孔用于观察、维护或连接牵引机构。紫色锥套与青色铰链瓣构成主要执行区域，设计时要关注瓣块张开后的最大内径、闭合后的最小夹持直径，以及工件通过时的倒角引导。

　　在机床加工工位，这类结构可用于棒料、套筒、薄壁管或辅助定位轴的快速固定；在装配工装中，也适合作为插拔式锁紧单元。三维建模时应重点表达锥面配合、铰链瓣的摆动关系、钢丝走线路径和弹簧压缩区间，并检查夹紧极限位置下零件是否干涉、松开位置下工件是否具有足够通过间隙。
